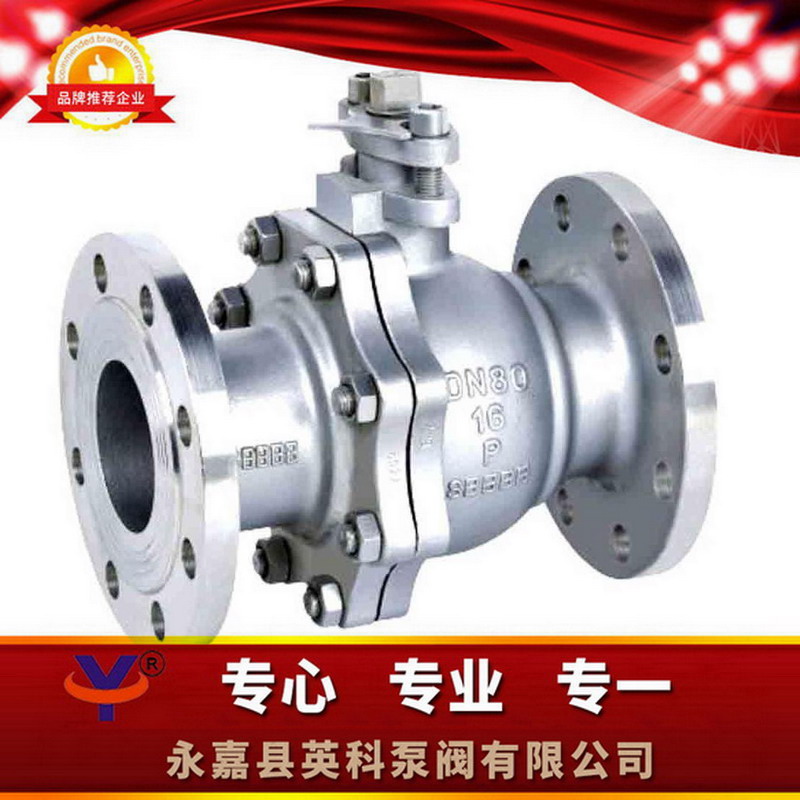

Q41H硬密封球阀

  • 型   号:
  • 类   别:Q41H硬密封球阀
  • 价   格:¥面议
  • 产   地:
商品点击率网页浏览时间:2230 无

手机发送到:

一、Q41H硬密封球阀产品特点:

1、先进的阀座:聚多年球阀制造经验而设计的阀座  ,确保阀门密封  ,磨擦系数低  ,操作力矩小、多种阀座材料、适应范围广 。
2、开关无误的手柄:采用扁头阀杆  ,与手柄的连接不会错位  ,从而保证手柄指示的开关状态与阀一致辞 。
3、锁紧装置:为防止阀门开关误操作  ,在阀门全开、全关位置有锁定孔  ,确保阀门处于正确的位置 。
4、阀杆防飞结构:阀杆为下装式   ,防止受压飞出  ,同时可在火灾后  ,与阀体形成金属接触  ,确保阀杆密封 。

二、Q41H硬密封球阀主要材料:



号码

材料
标准 零件名称

装修材料品种

合金钢

不銹钢

GB

ASTM

GB

ASTM

01

阀体

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

02

阀盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

03

单头螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

04

螺母

45

A194-2H

0Cr18Ni

A194-8M

05

垫圈

金属质夹石墨

06

球体

2Cr13渗氮

A276-410渗氮

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
渗氮

F304/F316
/F304L/F316L

渗氮

07

阀球

2Cr13渗氮

A276-410渗氮

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
渗氮

F304/F316
/F304L/F316L

渗氮

08

阀球支承圈

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316
/F304L/F316L

09

高压闸阀螺旋弹簧

17-7PH

17-7PH

17-7PH

17-7PH

10

阀球封严圈

石墨

11

阀杆

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316
/F304L/F316L

12

止推滑动轴承

黑色金属夹PTFE

1, 3

阀杆弹性填料

石墨

14

组合填料压环

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316
/F304L/F316L

15

填充料旋盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

16

螺栓

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

17

产品定位板

2Cr13

A276-410

1Cr18Ni9Ti

304



三、Q41H硬密封球阀PN1.6 MPa尺寸及重量:





公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

105

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160

四、Q41H硬密封球阀PN2.5 MPa尺寸及重量:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

105

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6.5

9

12

20

25

44

75

105

200

五、Q41H硬密封球阀订货说明:

1、①车辆分类与规格②公称直劲③阀体金属材质④公称的压力⑤运行的物料⑥接模式⑦运行的溫度⑧驱动下载模式⑨是否能够带零件以便于B体育手机版公司的为您正确的调试  。

2、以免独特的标准时请在购买类产品时标出,

3、若现已由方案公司的确定的参数  ,   ,请按照参数直接性向我公司业务员部预定 。

4、当适用的施工地点十分根本或情况相比繁杂时,请您最好展示 设计制作图 。


Q41H型硬密封性能阀体 1.适用于于导电媒介:水、气、石油、纯燃气和强酸强碱腐烛性导电媒介 。 2.适用于于湿度:-20~500℃ 3.win7驱动途径:自功、涡轮机转动、自动、电动式等 。 4.公称通径:DN15-250  ,1/2“~10”
