H41H升降式止回阀

一、H41H升降式止回阀概述：

伸降式止回阀所用于公称压PN1.6～6.4MPa,运行水温-29～550℃的石油纸业、纸业、火炮发电厂等一些工程状况的导压管上 。适用于媒质为：水、柴油、空气压缩等 。

二、H41H升降式止回阀结构特点：

1、升降式止回阀具有结构简单  ，动作可靠  ，维修方便等优点  ，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中
2、当介质由阀体箭头所示流向进入阀体  ，介质的压力作用在阀瓣上产生向上的推力  ，当介质推力大于阀瓣重力时  ，阀门打开 。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时  ，阀门关闭  ，阻止介质倒流 。
可按用户名让设置产生有所差异样式样式和接入样式的止回阀  ，为很多设施设备一起的使用 。

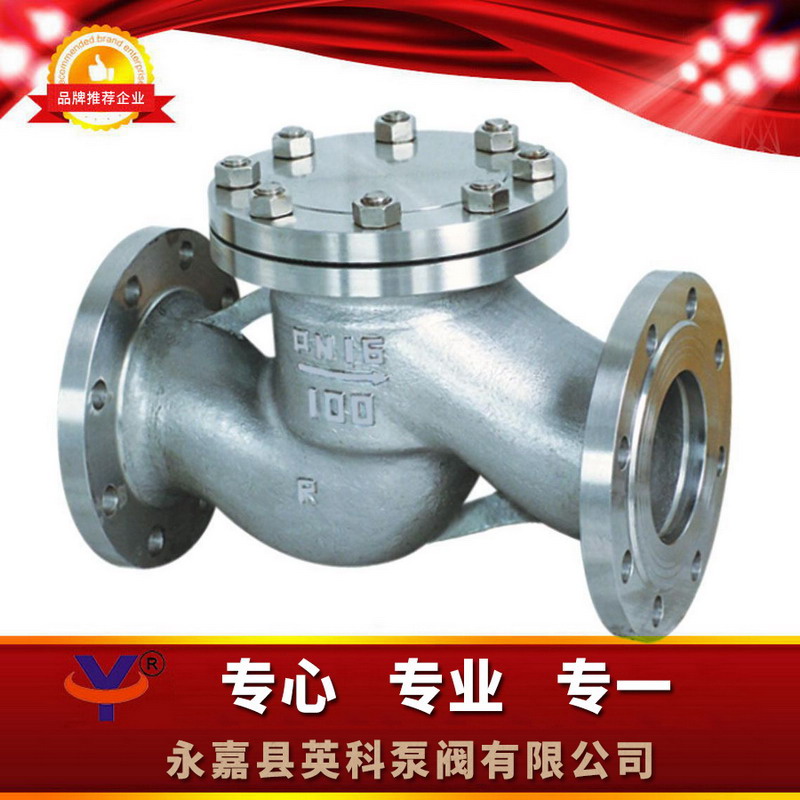

三、H41H升降式止回阀结构图片：





四、H41H升降式止回阀性能参数：



材质		H41H-16C～100	H41Y-16C～100	H41W-16P～100
办公有压力（MPa）		1.6～10.0
适用性的温度（℃）		≤425		≤150
不适用有机溶剂		水、饱和蒸汽、汽柴油		弱金属腐蚀不锈钢媒质
村料	阀体、阀盖	碳钢板		铬镍钛冷库保温隔热板的表层
	胶封面	堆焊铬不锈钢板	堆焊硬性合金类	铬镍钛不锈钢材料
	平垫	链条石墨参缠		聚四氟氯乙烯



五、H41H升降式止回阀安装尺寸：



GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110



GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230
GB 4.0MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	180	200	230	290	310	350	400		480	600		650		750
H	120	140	150	160	175	200	225		260	315		320		300
Wt	9	12	15	20	33	41	73		104	147		180		230>
GB 6.4MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	230	260	300	340	380	430	500		550	600		775		900
H	160	170	170	190	205	230	265		310	350		480		520
Wt	12	20	29	35	47	68	100		142	195		250		300



GB10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230





六、H41H升降式止回阀订货说明：



1、①新产种类称与型号查询②公称半径③阀体原料④公称压力差⑤施用导电介质⑥链接办法⑦使用温度⑧是否带附件以便B体育手机版为您正确选型 。

2、深表歉意比较特殊让时请在定购车辆时署名

3、若早已由设计制作厂家选用的参数  ，按照参数同时向B体育手机版公司销售人员部下单 。

4、当选择的场所尤其非常重要或生态比繁杂时,请您妥当给予结构设计方案  。



H41H起降式止回阀是研发步骤调接机系统中的比较重要步骤之六  ，是有效控制热力管道内导电有机溶剂单边走向的闸阀  ，阻住导电有机溶剂倒流 。 高邮市H41H启闭式止回阀、江都市人H41H启闭止回阀、仪征市H41H升止回阀、丹阳市H41H启闭式止回阀、扬中市H41H启闭式止回阀、句容市H41H止回阀、泰兴市H41H启闭式止回阀、姜堰市H41H止回阀、靖江市H41H启闭式止回阀、兴化市H41H启闭止回阀
