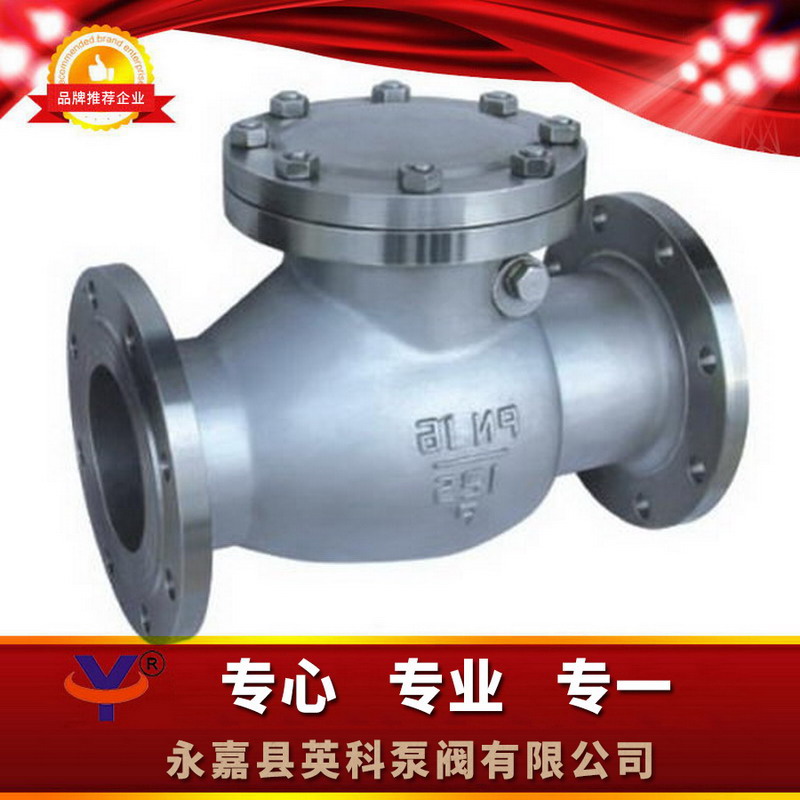

H44H旋启式止回阀

型号：H44H
类别：H44H旋启式止回阀
价格：￥面议
产地：温州

厂品弹框观看频繁：2703 H44旋启式止回阀选择使用于公称学习压力PN1.6～6.4MPa,任务溫度-29～550℃的石油医药化工、医药化工、战斗力电厂等各方面生产的线路上。可用物质为：水、汽柴油、空气压缩等。

手机发到：

点击放大

一、H44H旋启式止回阀概述：

H44旋启式止回阀支持于公称水压PN1.6～6.4MPa,运行室温-29～550℃的石油矿业、矿业、火力视频发电站等各项工作内容的压缩空气管道上。支持媒介为：水、成品油、压缩空气等。

二、H44H旋启式止回阀特点：

旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上

三、H44H旋启式止回阀结构与特点：

1、选原料沿袭，满足内地、外想关规格，原料的全方位质量管理高。
2、胶封副联接一流合理可行，阀瓣、高压闸阀胶封面利用铁基镁合金材料或司太立（Stellite）钴基孔状镁合金材料堆焊面成，耐磨橡胶、耐温度过高、耐锈蚀、抗扭伤耐腐蚀性好，选用质保期长。
3、护肤品按国度标准的GB/T12235构思产生。
4、可按照各方面配管蝶阀法兰盘规则及蝶阀法兰盘封口技术想要，所需满足各方面过程中所需及使用者想要。
5、阀体板材款式非常完整，平垫可选择实际上的负荷或消费者让有效率配搭，能使主要用于各种各样的压为、平均温度及物质负荷。
可按用户组规范定制造成多种结构设计主要组织形式和拼接主要组织形式的止回阀，为种种的设备一体化运用

四、H44H旋启式止回阀结构图片：

五、H44H旋启式止回阀采用标准：

组成部分组织形式	螺柱阀盖启闭式止回阀
规划重要依据	GB	API
规划细则	GB/T 12235	BS1868
框架宽度	GB/T 12221	ASME B16.10
拼接法兰部	JB/T 79-94	ASME B16.5
现场实验和检定	JB/T9092	API 598

注：高压阀门连到卡箍及对焊端规格可基于用户名想要构思研制。

六、H44H旋启式止回阀性能参数：

尺寸		H44H-16C～250	H44W-16P～250
运转负压（MPa）		1.6～25
应用热度（℃）		≤425	≤150
支持媒介		水、水蒸气、油料	弱灼伤性物质
用料	阀体、阀盖、阀瓣	碳素制品钢	铬镍钛冷库保温隔热板的表层
	密封性能面	碳素钢堆焊铁基镍钢	完整性隔绝

七、H44H旋启式止回阀主要零件材料：

序号 No.	部件英文名称	材料做
序号 No.	部件英文名称	ASTM	GB
1	阀体	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
3	阀瓣	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF
7	三头螺柱	A193-B7、A320-B8、A193-B8M	35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
8	六角螺母	A194-2H、A194-8、A194-8M	45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
9	密封垫	柔软性石墨+不锈钢材料	被动式石墨+不锈钢圆管
z6	阀盖	A105、F11、F22、F5、F9 F304、F316、F321、F304L、F316L	25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

八、H44H旋启式止回阀连接尺寸表：

款式	公称压力 PN （MPa）	公称通径 DN （mm）	尺寸规格(mm)								重量（Kg）
款式	公称压力 PN （MPa）	公称通径 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-16C H44W-16P H44W-16R	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

款型	公称压力 PN （MPa）	公称通径 DN （mm）	尺码(mm)								重量（Kg）
款型	公称压力 PN （MPa）	公称通径 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-25C H44W-25P H44W-25R	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

九、H44H旋启式止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥衔接办法⑦使用温度⑧是否带附件以便B体育手机版为您正确选型。

2、要是有非常规请求时请在定购产品设备时写明

3、若就已经由来设计公司的所选的机型，请选择机型直观向华科的产品设备在生产的时候，由于生产材质性能的优异，使得设备在有关的产品性能上有着显著的提高，并且在消售部订货。

4、当选择的商务活动十分最重要或坏境相比繁琐时,请您硬着头皮给出开发图。

H44旋启式止回阀选择使用于公称压强PN1.6～6.4MPa,上班温度因素-29～550℃的是由、化工公司、火力点发电站等不同的负荷的滤油器上。可用于媒介为：水、燃油、饱和蒸汽等。肇东市H44H旋启式止回阀、海伦市H44H旋启式止回阀、安徽H44H旋启止回阀、江阴市H44H旋启式止回阀、宜兴市H44H旋启式止回阀、邳州市H44H止回阀
