H76对夹式止回阀

一、H76对夹式止回阀概述：

　对夹式止回阀主要由阀体、阀 瓣 、阀杆及弹簧等重要零件组成  ，并采用对夹连接 。由于阀 瓣 的关闭行程短并且有弹簧加载  ，可显著减小水锤压力 。
　　该阀主要适用于给水系统  ，高楼建筑以及工业区 。由于其结构长度较一般止回阀短  ，对有安装空间限制的场所最为有利 。

二、H76对夹式止回阀结构特点：

1、体积大概小  ，总很轻  ，结构类型紧促、维修服务利于

2、阀板采取对偶式  ，在拉簧的柔软性力下矩下可立刻速闭

3、因速闭影响  ，可放置物质倒流

4、阀体结构类型长尺寸小  ，刚性基础好

5、可靠便宜  ，可以使用于水平目标方向铅垂好几个目标方向安裝

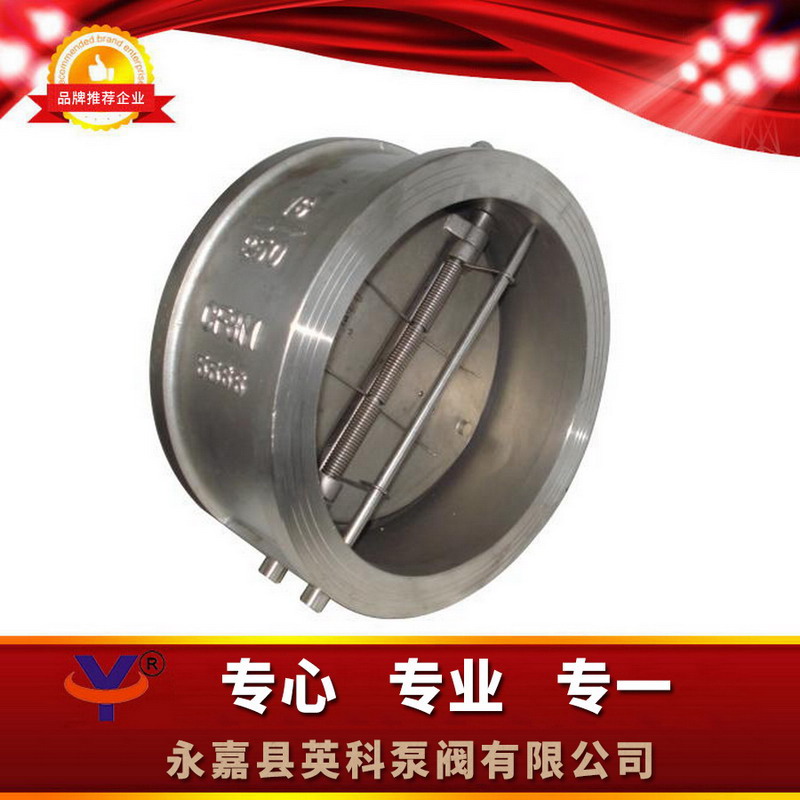

三、H76对夹式止回阀结构图片：



 四、H76对夹式止回阀执行标准：

1、法兰片链接大小：GB/T1724.1-98

2、机构时长：GB/T12221-1989  ，ISO5752-82

五、H76对夹式止回阀主要技术参数：

公称通径	DN(mm)	50~1200
公称负压	PN(MPa)	1.0	1.6	2.5	4.0
做实验的时候负荷Ps(MPa)	挠度耐压试验	1.5	2.4	3.75	6.0
	封闭试验检测	1.1	1.76	2.75	4.4
适合媒质	水、蒸汽加热、柴油、污废水、酸性类
可用于温差	硫化橡胶封口面（X）-20℃~120℃ 和金钢密封性能面（H）主合金钢-29℃~425℃ 不锈钢材料依据适用于酸类导电介质-29℃~200℃

六、H76对夹式止回阀主要零件材料：

名稱	资料
阀体	球墨铸铁、铸钢、不锈钢板、铬镍钼钛钢
阀板	不锈钢装饰管吗、铸钢、不锈钢装饰管吗、铬镍钼钛钢
阀杆	合金钢、2Cr13、不銹钢、铬镍钼钛钢
密封垫圈	生橡胶、不绣钢、碳素钢钢
弹黄	60Si2Mn、3Cr13、17-7PH、INCONEL

 七、H76对夹式止回阀性能参数：

参数	操作经济压力（MPa）	支持体温（℃）	适用性物料	阀体建材
H76H-10C～40	1.0～4.0	－29～425	水、水蒸汽、柴油	高碳钢
H76W-10P～25	1.0～2.5	≤150	氰化钠类	不锈钢材质的
H76Y-40P	4.0	≤150	氯化铵类	不锈钢装饰管吗

八、H76X-6/1O对夹式止回阀连接尺寸：

通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	43	46	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360
D	100	120	135	155	185	185	265	320	368	428	482	532	585	685	800	905	1005	1115	1325

九、H76H/W-16/25/40对夹式止回阀连接尺寸：

通径DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	PN1.01.62.5	60	67	73	83	98	127	146	181	184	198	203	219	222
	PN4.0	60	67	73	73	83	98	127	146	181	222	231	/	/	/
D	PN1.0	107	127	142	162	192	218	273	328	378	438	489	539	594	695
	PN1.6	107	127	142	162	192	218	273	328	378	444	495	555	617	734
	PN2.5	107	127	142	168	194	224	284	340	400	458	514	/	/	/
	PN4.0	107	127	142	168	194	224	290	352	417	474	546	/	/	/

十、H76对夹式止回阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便B体育手机版为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。


蝶式止回阀主要用于干净液压压缩空气管及工业品、干净、水处里、高层领导工程排水工程系统液压压缩空气管  ，拦截导电介质双向变化功能 。该止回阀所主要包括对夹式  ，蝶板为两位半圆  ，且所主要包括压缩弹簧强行归位  ，封严面均可为内在堆焊耐腐蚀物料或衬生橡胶  ，适用区间广  ，封严牢靠 。 H76对夹式止回阀近期最新报价表.福安市H76对夹式止回阀、福鼎市H76对夹式止回阀、湖南H76对夹式止回阀、大冶市H76对夹式止回阀、丹江口市H76对夹式止回阀、洪湖市H76对夹式止回阀、石首市H76对夹式止回阀
