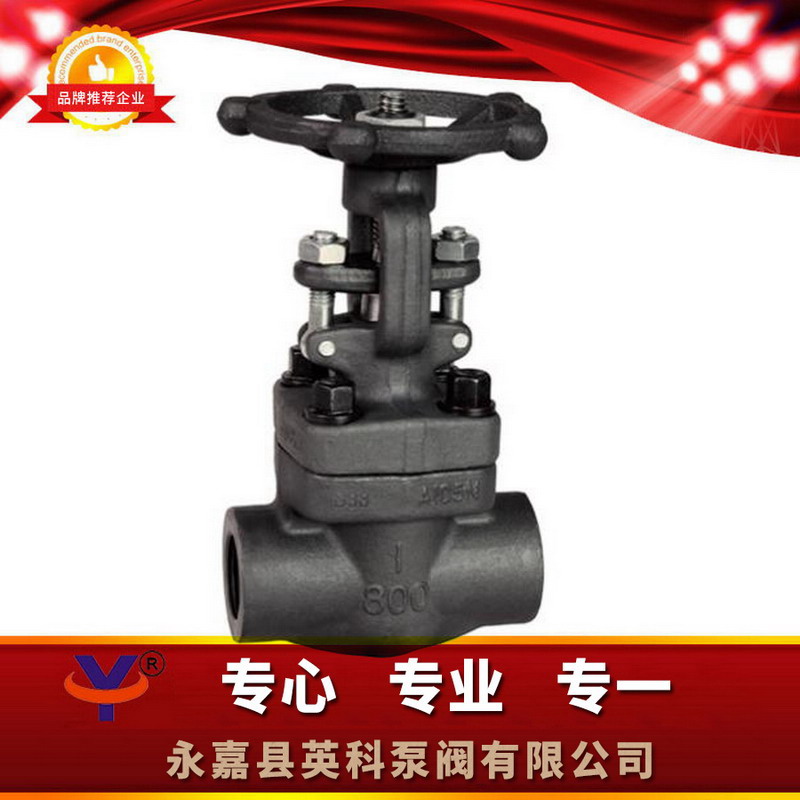

Z61H锻钢闸阀

一、Z61H锻钢闸阀概述：
B体育手机版锻钢闸阀有三种阀盖设计形式 。第一种是螺栓式阀盖  ，按这种设计形式设计的阀门  ，其阀体与阀盖用螺栓螺母连接  ，缠绕式垫片 (316夹柔性石墨制造)密封 。客户有特殊要求时也可采用金属环连接 。第二种设计形式是焊接式阀盖  ，按这种设计形式的阀门  ，其阀体与阀盖用螺纹连接  ，全焊密封 。客户有特殊要求时也可采用全焊逶连接 。第三种是压力自紧式阀盖  ，按这种设计形式设计的阀门  ，其阀体与阀盖用螺纹连接  ，内压自密封环密封 。

二、Z61H锻钢闸阀标准：
闸阀的设计与 APl602  ，BS5352和ASME B16.34 。检验与测试按APl598  ，标记按MSS-SP-25 。
三、Z61H锻钢闸阀结构特点：
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
四、Z61H锻钢闸阀产品材料：


序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276420	A276304	A276304(L)	A276316(L)
3	闸板	A182F430&410	A182F304	A182F304(L)	A182F316(L)
4	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A276f304	A276F304(L)	A276F316(L)
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	销钉	A276420		A276 304
9	填料压套	A276410		A182F304(L)	A182F316(L)
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	A105	A182F11	A182F304(L)	A182F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276420
14	锁紧螺母	A1942H	A1944	A1948	A1948M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

微信备注名：客人要求的别板材也可选用.密封圈面材质联接客人更改内件型号来决定 。CS=碳钢板;AS=镍钢钢;SS=不锈钢管;

五、Z61H锻钢闸阀连接尺寸：




NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	120	140	178
H(开)		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.0	2.1	2.3	4.3	5.9	6.9	11.1	15.2
	焊接式	1.7	1.8	2.0	3.8	5.1	6.1	10.2	14.2

六、Z61H锻钢闸阀订货说明：


1、①产品设备分类与主要参数②公称直徑③公称水压④操作媒介⑤进行连接途径⑥操作气温⑦可否带有附件便于自己的为您有效电磁阀选型 。

2、如果发现特异耍求时请在够买车辆时盖章

3、若开始由装修设计厂家选用的规格  ，请选择规格会直接向贵司售卖部预购 。

4、当安全使用的的场合无比注重或生活B体育手机版特别多样化时,请您要尽可能的打造设置图  。



邀请您访问就会他们的平台网站【//xmantoo.com】,如无所有疑虑.您能能致電为让B体育手机版,各位一些 会尽心竭尽全力为您具备高质量的服务于 。电活：

Z61H锻钢闸阀有两种阀盖定制构思形态.一、种是螺母式阀盖,按一种定制构思形态定制构思的止回阀,其阀体与阀盖用螺母螺母相连,绕绳式垫圈(316夹柔软性石墨生产制造)胶封.消费者有特别的的要时也可按照不锈钢环相连.最后种定制构思形态是悍接式阀盖,按一种定制构思形态的止回阀,其阀体与阀盖用螺牙相连,全焊胶封.消费者有特别的的要时也可按照透焊相连.第两种是自胶封阀盖,按一种定制构思形态定制构思的止回阀,其阀体与阀盖用螺牙相连,气体压力自密环胶封. 郑州Z61H锻钢闸阀、焦作市Z61H闸阀、濮阳市Z61H锻钢闸阀、焦作市Z61H闸阀、平顶山市市Z61H锻钢闸阀、安阳市Z61H锻钢闸阀、鹤壁市Z61H锻钢闸阀、郑州市Z61H锻钢闸阀、焦作市Z61H锻钢闸阀、濮阳市Z61H闸阀
