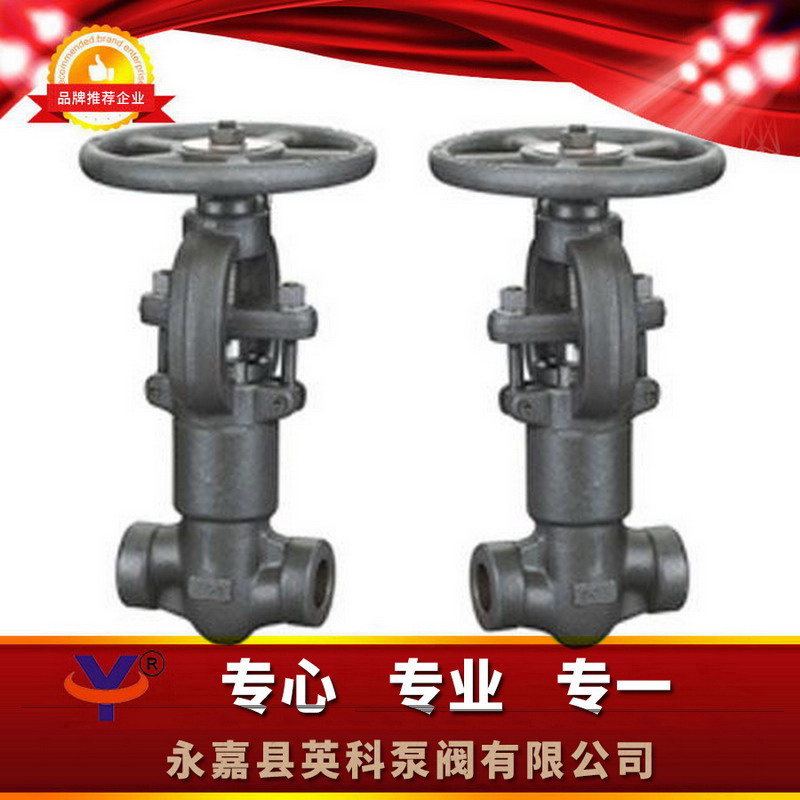

Z61H自密封锻钢闸阀

一、Z61H自密封锻钢闸阀概述：
锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
二、Z61H自密封锻钢闸阀结构特点：
B体育手机版闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.

用到接下来形式 全径或缩径 明杆支架式(OS&Y) 自定心托板压套式 螺帽连到、缠螺母封好式阀盖  ，螺母连到、全焊封好式阀盖或者内螺纹连到气体压力自紧式阀盖 布局式上封严座 承插端达到ASME B16.11

螺纹连接端（NPT）符合ANSI/ASME B1.20.1
三、Z61H自密封锻钢闸阀产品材料：

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304L	F316L
1	阀体	A105	A182F22	A182F304L	A182F316L
2	阀座	A276420	A276304	A276304L	A276316L
3	闸板	A182F430&410	A182F304	A182F304L	A182F316L
4	阀杆	A182F6	A182F304	A182F304L	A182F316L
5	密封螺母	A105	A182F304	A182F304L	F316L
6	密封环	A216 304L			A276316L
7	阀盖	A105	A182F22	A182F304L	A182F316L
8	活节螺栓	A193B7	A193B16	A193B8M
9	销钉	A276F420		A182F304L
10	填料	柔性石墨		PTFE
11	提升螺栓	A1942H	A1944	A1948	A1948M
12	填料压套	A276F420		A182F304
13	填料压板	A216WCB		A182F304
14	螺母	A1942H	A1944	A1948	A1948M
15	阀杆螺母	A276-410
16	固定螺母	A1942H	A1944	A1948	A1948M
17	手轮	A197
18	锁紧螺母	A1942H	A1944	A1948	A1948M
19	油嘴	铜
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

备注名称：企业供需的同一面料也可用.密封带面素材联接企业指定的内件简称影响 。CS=铝马氏体不锈钢圆管;AS=铝马氏体不锈钢圆管;SS=不锈钢圆管;

四、Z61H自密封锻钢闸阀连接尺寸：

NPS  57776577		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H开		321	321	321	380	414	502
W		160	160	180	200	250	280
重量	900LB-1500LB	11.5	10.8	10.5	19.6	21.0	55.4
	2500LB	12.3	11.6	10.8	26.0	28.4	60.0

五、Z61H自密封锻钢闸阀订货说明：
1、①新产产品命名与型號②公称截面积③公称阻力④施用媒质⑤拼接形式⑥施用温⑦是否是带附近并能B体育手机版大家的为您准确电磁阀选型  。

2、如无特殊化规定时请在下单好产品时标注

3、若都由设计制作政府部门所选的产品规格  ，按照产品规格简单向B体育手机版公司出售部定制 。

4、当用的公共场合很根本或周围B体育手机版更繁多时,请您时应打造制作图 。

 感谢您网页访问B体育手机版大家的网【//xmantoo.com】,予以任何的异议.您能否咨询你给人们,B体育手机版公司务必会尽心竭尽全力为您保证优质的的服务质量 。手机：

Z61H自胶封性锻钢闸阀有四种阀盖设定方案的概念表现主要表现手段.首先种是联接式阀盖,按种设定方案的概念表现主要表现手段设定方案的概念的管道电动铜阀,其阀体与阀盖用联接螺母接,盘绕式胶封垫(316夹刚性石墨生产制造)胶封性.朋友有特俗性耍求时也可进行材料环接.不同设定方案的概念表现主要表现手段是电焊式阀盖,按种设定方案的概念表现主要表现手段的管道电动铜阀,其阀体与阀盖用管螺牙接,全焊胶封性.朋友有特俗性耍求时也可进行透电焊.第四种是自胶封性阀盖,按种设定方案的概念表现主要表现手段设定方案的概念的管道电动铜阀,其阀体与阀盖用管螺牙接,压力降自密环胶封性. 荆州市Z61H锻钢闸阀、宜都市Z61H自填料封密性隔绝锻钢闸阀、襄樊市Z61H锻钢闸阀、鄂州市Z61H闸阀、荆门市Z61H自填料封密性隔绝锻钢闸阀、孝感市Z61H锻钢闸阀、黄冈市Z61H自填料封密性隔绝锻钢闸阀、咸宁市Z61H闸阀、随州市Z61H自填料封密性隔绝锻钢闸阀
