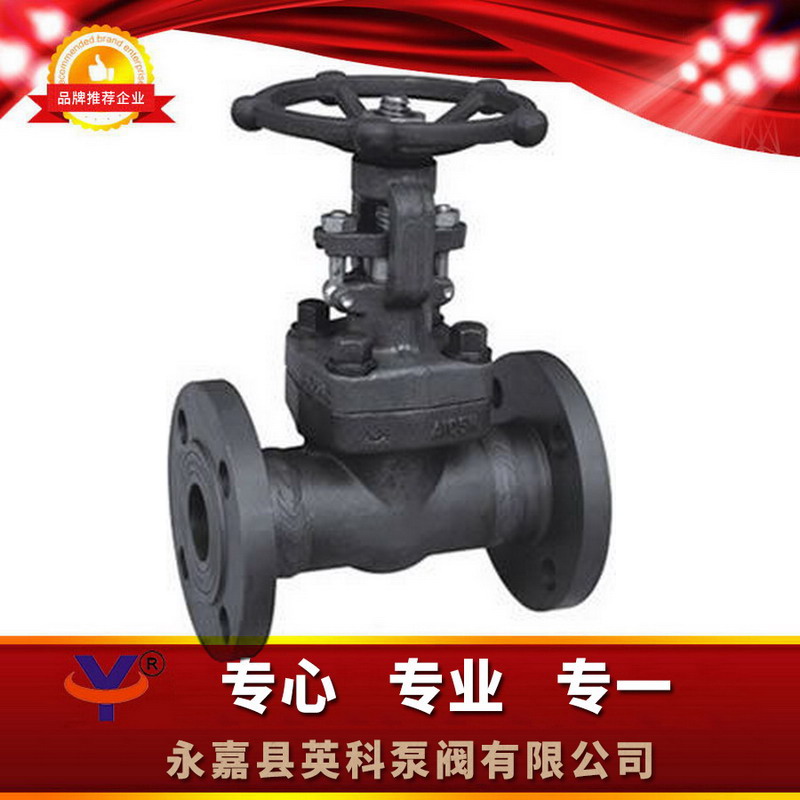

Z41Y锻钢法兰闸阀

一、Z41Y锻钢法兰闸阀概述：
锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封 。
二、Z41Y锻钢法兰闸阀结构特点：
1.锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa  ，公称通径为DN10～50mm的中高温、中高压阀门 。适用介质为水、氮氢混合气体、尿素以及甲胺液等 。
2.阀杆与阀杆螺母为梯形螺纹传动  ，螺纹符合GB5796的规定 。阀杆头部设计有锥形的上密封面  ，当阀门全开时与阀盖的上密封座严密吻合  ，无外泄漏 。
3.阀体、阀盖等承压件采用整体锻造（胎模型锻）  ，阀体法兰也可采用焊接形式 。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接 。
4.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成 。堆焊层厚度大于等于2mm 。
5.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构  ，填料箱及闸板均采用整体锻造加工  ，保证受压强度 。
6.锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa  ，公称通径为DN10～50mm的中高温、中高压阀门 。适用介质为水、氮氢混合气体、尿素以及甲胺液等 。
7.阀杆与阀杆螺母为梯形螺纹传动  ，螺纹符合GB5796的规定 。阀杆头部设计有锥形的上密封面  ，当阀门全开时与阀盖的上密封座严密吻合  ，无外泄漏 。
8.阀体、阀盖等承压件采用整体锻造（胎模型锻）  ，阀体法兰也可采用焊接形式 。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接 。
9.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成 。堆焊层厚度大于等于2mm 。
10.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构  ，填料箱及闸板均采用整体锻造加工  ，保证受压强度 。
三、Z41Y锻钢法兰闸阀设计与制造标准：
1.设计与制造：ANSIB16.34　API600　API602
2.法兰尺寸：ANSIB16.5
3.压力温度：ANSIB1.20.1
4.结构长度：ANSIB16.10
5.对焊连接尺寸：ANSIB16.11
6.检验与试验：API598
四、Z41Y锻钢法兰闸阀产品材料：





序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	Corrugated SS+graphite		SS+PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销钉	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	Flexible Graphite		PTFE
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

备注名称：业主诉求的另外的的材料也可主要采用 。填料密封亚麻布料搭配由业主同一个内件命名规则决策 。CS=冷轧钢；AS=镍钢钢；SS=不锈钢材料

五、Z41Y锻钢法兰闸阀连接尺寸：

ANSI 150Lb
NPS	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	-	-	108	117	127	140	165	178
L1	79	79	79	92	111	120	120	140
H	169	169	169	193	230	246	283	330
D0	100	100	100	100	125	160	160	180
Wt	-	-	5	6.1	8.4	14.3	15.4	22.7
Wt1	2.2	2.4	2.4	2.4	4.8	6.1	7.2	11.2
ANSI 300Lb
NPS	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	-	-	140	152	165	178	190	216
L1	79	79	79	92	111	120	120	140
H	169	169	169	193	230	246	283	330
D0	100	100	100	100	125	160	160	180
Wt	-	-	5.2	6.3	8.6	14.5	15.6	22.8
Wt1	2.2	2.4	2.4	2.4	4.8	6.1	7.2	11.2
ANSI 600Lb
NPS	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	-	-	165	190	216	229	241	292
L1	79	79	79	92	111	120	120	140
H	169	169	169	193	230	246	283	330
D0	100	100	100	100	125	160	160	180
Wt	-	-	5.9	7.5	10.2	16.7	17.4	28.7
Wt1	2.2	2.4	2.4	2.4	4.8	6.1	7.2	11.2
ANSI 800Lb
NPS	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L1	79	79	79	92	111	120	120	140
H	169	169	169	193	230	246	283	330
D0	100	100	100	100	125	160	160	180
Wt1	2.2	2.4	2.4	2.4	4.8	6.1	7.2	11.2

六、Z41Y锻钢法兰闸阀订货说明：
1、①成名号称与参数②公称的直径③公称水压④用到物料⑤连到习惯⑥用到摄氏度⑦能否带附属品要怎样公司的为您正常型号选择 。

2、予以特色规定时请在订制品牌时填写

3、若已然由制作企业单位选中的材质  ，按照材质同时向针对售卖部够买 。

4、当操作的场景更加必要或生活B体育手机版对比很复杂时,请您应当提高设汁图 。
