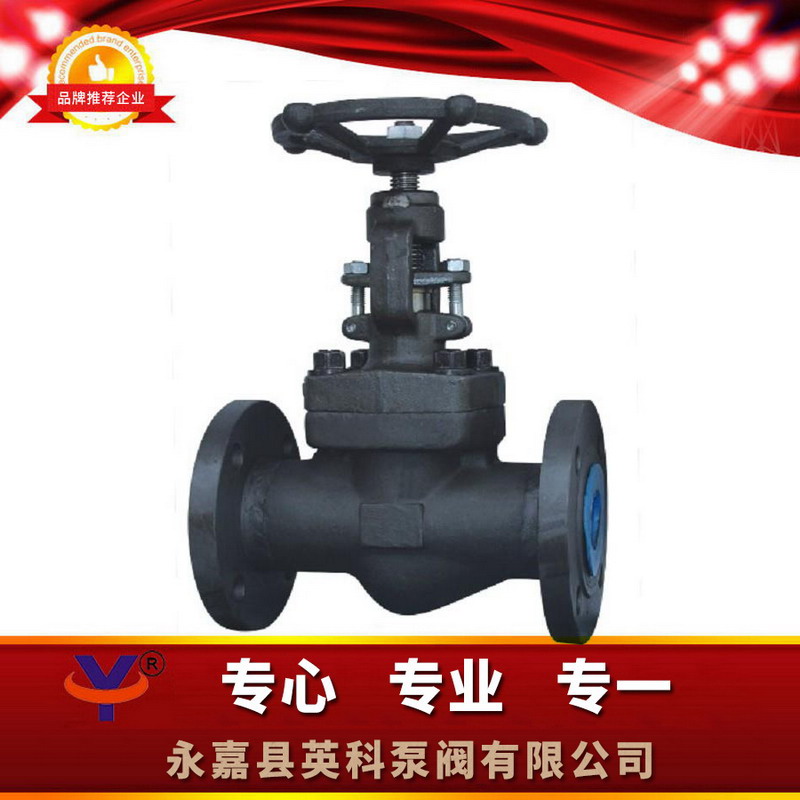

J41H锻钢法兰截止阀

一、J41H锻钢法兰截止阀概述：
锻钢法兰截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
二、J41H锻钢法兰截止阀结构和特征：
1.截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
2.全径或缩径
3.明杆支架式
4.自定心压板压套式
5.螺栓连接、缠绕垫片密封式阀盖  ，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6.整体式上密封座
7.承插端符合ASME B16.11
8.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
9.阀瓣可变换为节流型、针型、球型和止回型
三、J41H锻钢法兰截止阀产品材料：


序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Ttpe A105	Type A182 F22	Type A182 304(L)	A182 F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封螺母	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封圈	A182 F304L			A182 F316L
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	销钉	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		PTFE
11	手轮	A276 420		A182 F304
12	填料压板	A216 WCB		A351 CF8
13	填料压板	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 410
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

备注：客户需求的其他材质也可采用 。密封面料配对由客户指定内件代号决定 。CS=碳钢；AS=合金钢；SS=不锈钢；
四、J41H锻钢法兰截止阀连接尺寸：



NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H(开)	900Lb～1500Lb	318	318	318	398	408	524
	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900Lb～1500Lb	15.5	16.9	18.9	28.9	34.3	52.8
	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5

五、J41H锻钢法兰截止阀订货说明：


1、①护肤英文名称称与款型②公称口径③公称有压力④操作媒质⑤连入模式⑥操作温度因素⑦有没带有附件妥善大家的为您正规调试 。

2、见谅特出需求时请在定货产品的时写明

3、若就已经 由设计的企事业单位所选的机型规格  ，请选择机型规格会直接向公司产品部购买  。

4、当在使用的的场合是非常最重要或室内B体育手机版相比繁复时,请您做到展示设计的概念图 。



诚邀您访问浏览小编的公众号【//xmantoo.com】,如无任何人困惑.您能够 拨打把B体育手机版都,我肯定会尽心竭尽全力为您保证一流的产品 。咨询电话：

J41H锻钢活套法兰截止日期阀有四种阀盖设汁风格.独一类是高强螺栓标准式阀盖,按这类设汁风格设汁的调节阀 ,其阀体与阀盖用高强螺栓标准螺母相连,打结式垫圈(316夹软性石墨生产制造)隔绝盖性.消费者有特色的请求时也可采取金属材质环相连.2种设汁风格是不锈钢焊接式阀盖,按这类设汁风格的调节阀 ,其阀体与阀盖用螺孔相连,全焊隔绝盖性.消费者有特色的请求时也可采取透焊相连.第四种是自隔绝盖性阀盖,按这类设汁风格设汁的调节阀 ,其阀体与阀盖用螺孔相连,压力自密环隔绝盖性. 深圳市J41H锻钢卡箍截至阀、青岛市J41H锻钢卡箍截至阀、韶关市J41H锻钢卡箍截至阀、广东市J41H截至阀、阳江市J41H锻钢卡箍截至阀、广东市J41H锻钢卡箍截至阀、茂名市J41H锻钢卡箍截至阀、佛山市市J41H锻钢截至阀、广东惠州J41H卡箍截至阀、梅州市J41H锻钢卡箍截至阀
