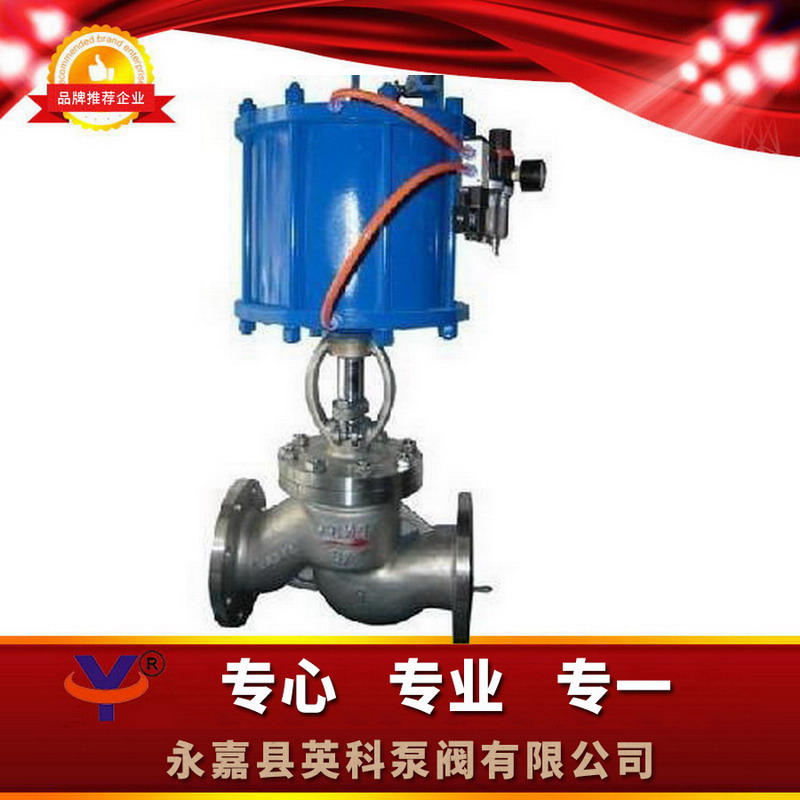

J641H气动截止阀

一、J641H气动截止阀概述：

本阀主要包括双效果气式  ，回收利用上腔进气一些下腔进气来远范围管控单向阀  ，事情便利简洁、智能化 。气式适用物料：缩减气流  ，氢气 。格局很简单、造成和运营维护便利简洁；事情日程小  ，启闭阀精力短；退出体（阀瓣）与阀球封密带面主要包括锥面封密带  ，退出力小  ，耐壅水  ，封密带靠谱 。阀球可以给改换式阀球  ，可指定搭档与退出件封密带面物料的匹配  ，以需要满足工程B体育手机版必须  ，廷长适用时间 。

 二、J641H气动截止阀结构特点：

1、选材考究  ，符合国内、外相关标准  ，结构合理  ，造型美观 。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成  ，耐磨、耐高温、耐腐蚀、抗擦伤性能好  ，使用寿命长 。
4、阀杆经调质及表面氮化处理  ，有良好的抗腐蚀性和抗擦伤性 。
5、可采用各种配管法兰标准及法兰密封面型式  ，满足各种工程需要及用户要求 。
6、阀体材料品种齐全  ，填料、垫片可根据实际工况或用户要求合理选配  ，能适用于各种压力、温度及介质工况 。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成   ，密封可靠  ，更换填料可在不停机情况下进行  ，方便快捷  ，不影响系统运行 。



三、J641H气动截止阀结构图片：







四、J641H气动截止阀应用规范：



设计构思与制造出		GB/T1223
接触端规格	结构类型高度	GB/T12221
	蝶阀法兰长度	JB/T79
验证与实验		JB/T9092
材 料	碳素钢	GB/T12229
	不锈钢板	GB/T12230
	镁中碳钢	Q/ZB6
标 志		GB/T12220
供 货		JB/T7928



五、J641H气动截止阀主要材料：



阀体	阀盖	阀瓣	密封性圈	阀杆	悬浮填料	实用材质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	槽式石墨	水、石油、饱和蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	氰化钠类	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、 碱类、混酸	200
ZG00Crl7Nil4M02		CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸类、 尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	槽式石墨	水、石油、水汽	550



六、J641H气动截止阀主要外形、连接尺寸及重量：



公称负担 PN(MPa)	公称通径 DN(mm)	规范标准值										决定性值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
	65	290	180	145	120		18	3		4-φ18	232	690
	80	310	195	160	135		20	3		8-φ18	232	715
	100	350	215	180	155		20	3		8-φ18	232	770
	125	400	254	210	185		22	3		8-φ18	283	780
	150	480	280	240	210		24	3		8-φ23	283	810
	200	600	335	295	265		26	3		12-φ23	283	967
	250	622	405	355	320		30	3		12-φ25	283	1143
	300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
	65	290	180	145	120		22	3		8-φ18	232	690
	80	310	195	160	135		22	3		8-φ18	232	715
	100	350	230	190	160		24	3		8-φ23	232	770
	125	400	270	220	188		28	3		8-φ25	283	780
	150	480	300	250	218		30	3		8-φ25	283	810
	200	600	360	310	278		34	3		12-φ25	283	967
	250	622	425	370	332		36	3		12-φ30	283	1143
	300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4.5	8-φ23	232	, 770
	125	400	270	220	188	176	28	3	4.5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4.5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4.5	12-φ30	283	1160





七、J641H气动截止阀订货须知：

欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连到的方式⑦使用温度⑧win7驱动习惯（手动操作时、蜗轮传动链、汽动、直流电动）⑨是否带附件以便B体育手机版为您正确选型 。

2、请谅解特有请求时请在预购货品时署名

3、若开始由设计构思机关单位确定的类型  ，按类型真接向华科的产品设备在生产的时候  ，由于生产材质性能的优异  ，使得设备在有关的产品性能上有着显著的提高  ，并且在业务员部预购 。

4、当适用的情况很关键性或区域B体育手机版相对比较僵化时,请您尽可能供给制作图 。
