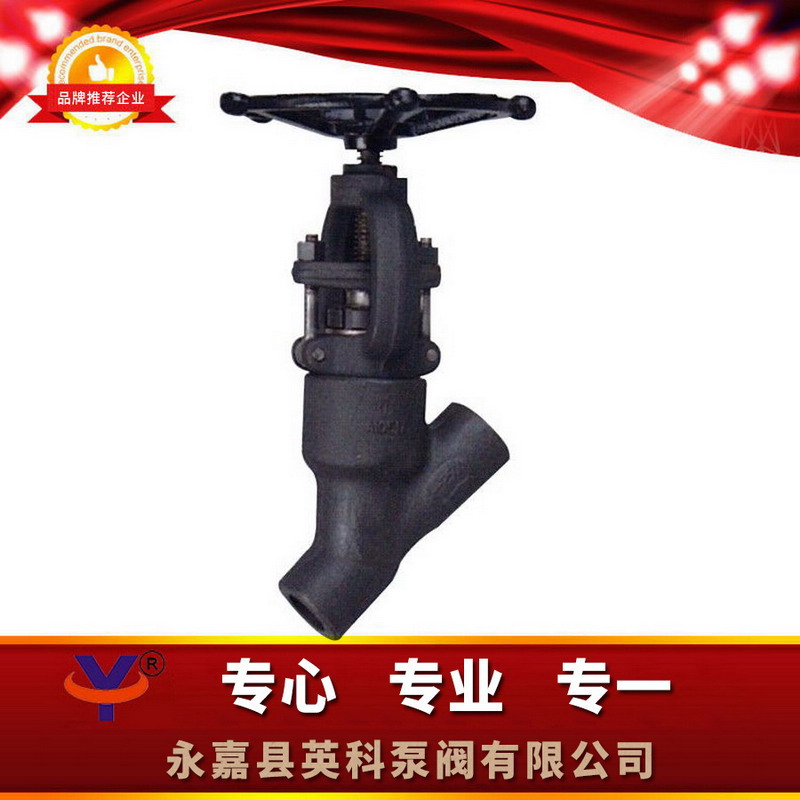

Y型锻钢截止阀

一、Y型锻钢截止阀概述：
B体育手机版牌"Y"型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封 。
二、Y型锻钢截止阀结构特点：
1.B体育手机版牌"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25 。
2.全径和缩径
3.升降式和球式止回阀
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型(OS&Y)
9.螺栓连接、缠绕垫片密封式阀盖  ，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为针型、节流型、球型、止回型
三、Y型锻钢截止阀产品特点：

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276 304	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	填料压板	A216WCB		A351CF8
10	手轮	A197
11	铭牌	SS
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276410
14	螺母	A1942H	A1944	A1948	A1948M
15	活节螺栓	A193B7	A193B16	A193B8	A193B8M
16	销钉	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 。CS=碳钢;AS=合金钢;SS=不锈钢
四、Y型锻钢截止阀连接尺寸：





NPS	1/2＂	3/4＂	1＂	11/4＂	11/2＂	2＂
L	98	111	120	140	140	170
H（开）	175	215	254	305	305	365
W	100	125	160	160	180	200
重量	5	6.3	7.6	9.8	13.8	14.0

五、Y型锻钢截止阀订货说明：
1、①物产品英文名称与型号查询②公称内直径③公称压力差④的施用媒质⑤衔接途径⑥的施用温度因素⑦需不需要带有附件若要B体育手机版都的为您合理挑选 。

2、如无特俗规范要求时请在预定设备时写清

3、若己经由定制的单位筛选的规格型号规格  ，按规格型号规格直接的向华科的产品设备在生产的时候  ，由于生产材质性能的优异  ，使得设备在有关的产品性能上有着显著的提高  ，并且在市场部定制 。

4、当便用的B体育手机版异常关键或B体育手机版相比繁杂时,请您尽可能供应的平面设计图 。
