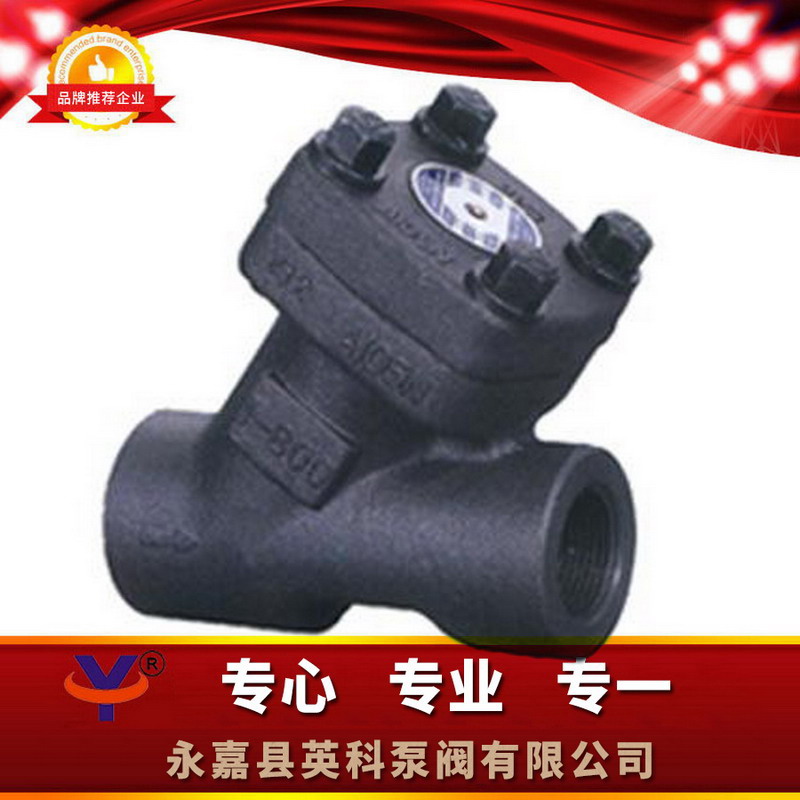

Y型升降式锻钢止回阀

一、Y型升降式锻钢止回阀概述：
有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封 。
二、Y型升降式锻钢止回阀标准材质明细表：

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276 304(L)	A276316(L)
3	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
4	铭牌	SS
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 。CS=碳钢;AS=合金钢;SS=不锈钢
三、Y型升降式锻钢止回阀连接尺寸：



NPS	缩径	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		98	98	110	120	140	140	170	200
H（开）		85	85	95	105	114	114	132	145
重量		3.1	3.0	3.7	6.5	8.5	8.0	10.9	12.5

四、Y型升降式锻钢止回阀结构特点：
1.英络克牌"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25 。
2.全径和缩径
3.升降式和球式止回阀
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型(OS&Y)
9.螺栓连接、缠绕垫片密封式阀盖  ，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为针型、节流型、球型、止回型
五、Y型升降式锻钢止回阀订货说明：
1、①车辆明称与型号规格②公称直径约③公称压力值④选择的材质⑤连到方试⑥选择的室温⑦需不需要带图片附件烦请B体育手机版都的为您科学合理电机选型 。

2、如不层次性耍求时请在定购货品时一式两份

3、若以经由设计机构全选的尺寸规格  ，请选择尺寸规格真接向针对销售人员部网上订购 。

4、当采用的施工地点是最重要或情况对比错综复杂时,请您要出具开发图 。

迎接您访问就会企业的网址【//xmantoo.com】,如果不管什么提出问题.您能够拨通为让B体育手机版,你们一定程度会尽心能力为您作为优秀的业务 。固定电话：



Y型调节式锻钢止回阀可用于导电介质:水、水汽、润滑油、盐酸、乙酸等 可用于的温度：—29℃～425℃ —29℃～550℃ —29℃～200℃ 湖南Y型伸降式锻钢止回阀、绍兴市市Y型伸降式锻钢止回阀、湖州市Y型伸降式锻钢止回阀、绍兴市市Y型伸降式锻钢止回阀、丽水市市Y型伸降式锻钢止回阀、衢州市Y型伸降式锻钢止回阀
