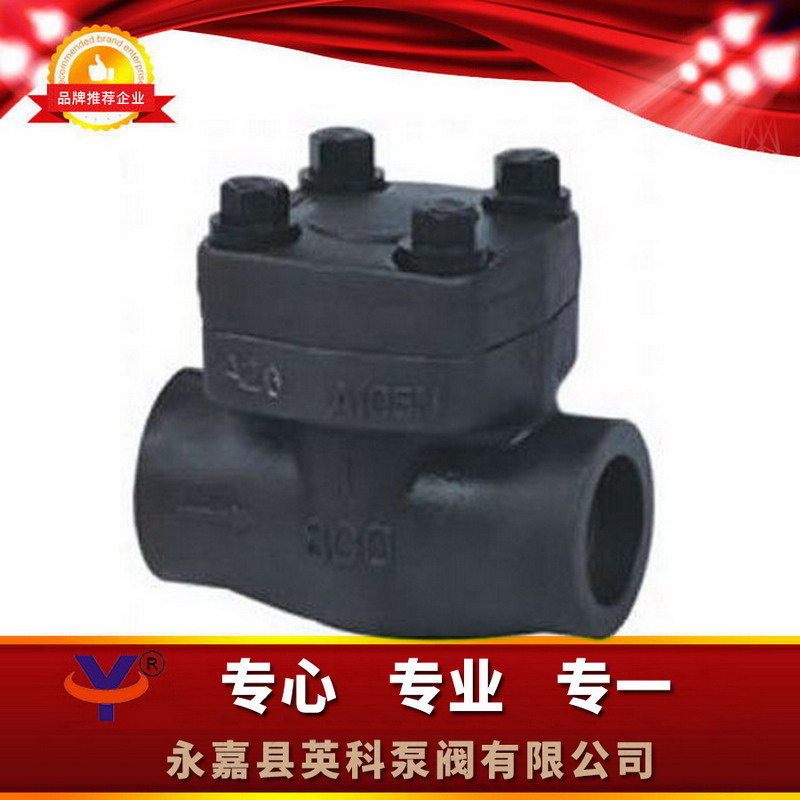

H61H锻钢升降止回阀

一、H61H锻钢升降止回阀概述：
锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封 。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀 。
二、H61H锻钢升降止回阀结构特点：
1.止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25  。

2.调节式止回阀 3.球式止回阀 4.旋启式止回阀 5.按诉求内设板弹簧 6.联接接、增多螺母封口式阀盖  ，螺牙接、全焊封口式阀盖或者螺牙接压力差自紧式阀盖 7.建筑体式上封口座 8.承插端适用ASME B16.11 9.英制螺纹接端（NPT）不符合ANSI/ASME B1.20.1 10.阀瓣可调换为节流型、针型、球型

三、H61H锻钢升降止回阀产品材料：


序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276316（L）
3	密封螺母	316夹柔性石墨		316夹PTFE
4	密封圈	A105	A182F22	A182F304（L）	A193 B8（M）
5	固定螺母	SS
6	提升螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

备注：客户需求的其他材质也可采用 。密封面材料配对由客户指定内件代号决定 。CS=碳钢;AS=合金钢;SS=不锈钢
四、H61H锻钢升降止回阀连接尺寸：






NPS	缩径	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

五、H61H锻钢升降止回阀订货说明：
 1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。
欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务  。电话：

H61H锻钢升缩止回阀性能：1、升缩式止回阀兼有的结构简约  ，操作信得过  ，抢修简单方便等缺点有哪些  ，大范围应该用于净化处理工作设备、石化、所有、有色金属、电缆、轻纺等工作时候中 2、当物质由阀体方向箭头所显示流到步入阀体  ，物质的有压差意义在阀瓣上制造积极向上的阻力  ，当物质阻力不小于阀瓣重能力时  ，闸阀张开 。当阀后物质有压差意义在阀瓣上的力配合阀瓣在工作中重能力不小于阀前有压差意义在阀瓣上的力时  ，闸阀关机  ，避免物质倒流 通辽市H61H锻钢伸降调节止回阀、鄂尔多斯市H61H锻钢止回阀、呼伦贝尔市H61H锻钢伸降调节止回阀、巴彦淖尔市H61H锻钢伸降调节止回阀、乌兰察布市H61H伸降调节止回阀
