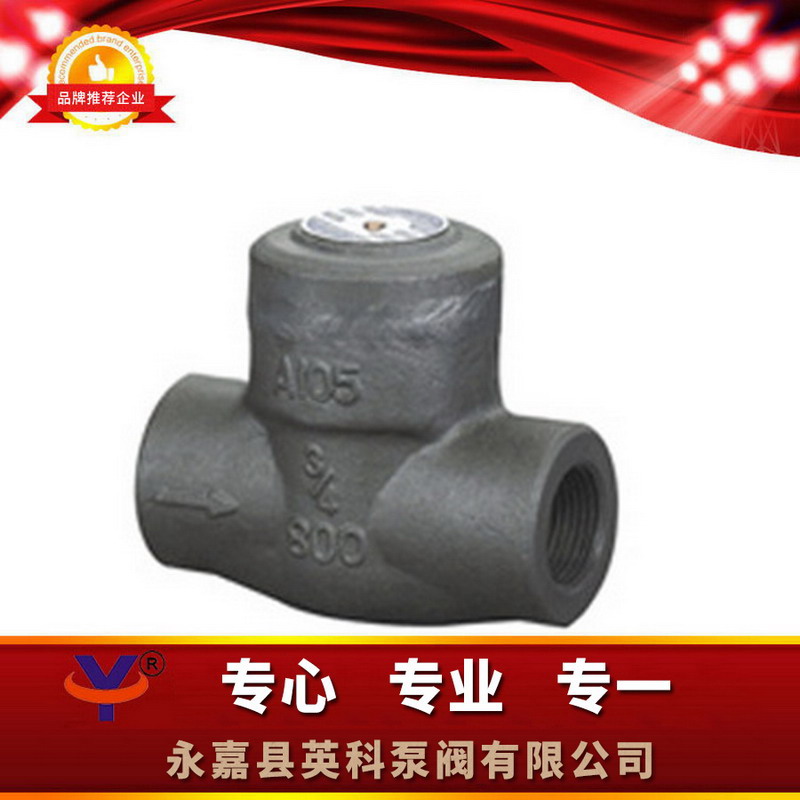

H11H锻钢升降止回阀

一、H11H锻钢升降止回阀概述：
锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封 。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀 。
二、H11H锻钢升降止回阀结构特点：
1.止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25 。

2.上下式止回阀 3.球式止回阀 4.旋启式止回阀 5.按需要量内设扭簧 6.螺钉接、缠到密封盖性能垫密封盖性能式阀盖  ，螺距接、全焊密封盖性能式阀盖并且 螺距接压力差自紧式阀盖 7.总布局式上填料密封座 8.承插端适合ASME B16.11 9.螺牙接连端（NPT）符合要求ANSI/ASME B1.20.1 10.阀瓣可变性换为节流型、针型、球型

三、H11H锻钢升降止回阀产品材料：


序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276316（L）
3	密封螺母	316夹柔性石墨		316夹PTFE
4	密封圈	A105	A182F22	A182F304（L）	A193 B8（M）
5	固定螺母	SS
6	提升螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

备注：客户需求的其他材质也可采用 。密封面材料配对由客户指定内件代号决定 。CS=碳钢;AS=合金钢;SS=不锈钢
四、H11H锻钢升降止回阀连接尺寸：






NPS	缩径	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

五、H11H锻钢升降止回阀订货说明：
1 ①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。
欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：


H11H锻钢伸降止回阀有七种阀盖结构规划方案的概念的方式.首要种是高强六角螺栓式阀盖,按这一种结构规划方案的概念的方式结构规划方案的概念的的闸阀,其阀体与阀盖用高强六角螺栓螺母接连,缠到式平垫(316夹柔性fpc线路板石墨打造)封好圈.消费者有独特规范时也可进行金属材质环接连.其俩种结构规划方案的概念的方式是电弧焊接式阀盖,按这一种结构规划方案的概念的方式的闸阀,其阀体与阀盖用管螺纹标准接连,全焊封好圈.消费者有独特规范时也可进行透电弧焊接连.第七种是压强自紧式阀盖,按这一种结构规划方案的概念的方式结构规划方案的概念的的闸阀,其阀体与阀盖用管螺纹标准接连,静水压力自密环封好圈 。 阜新市H11H锻钢起降止回阀、辽阳市H11H锻钢起降止回阀、盘锦市H11H锻钢起降止回阀、铁岭市H11H锻钢起降止回阀、朝阳区市H11H锻钢起降止回阀、大辽宁市市H11H锻钢起降止回阀、辽宁H11H锻钢起降止回阀
