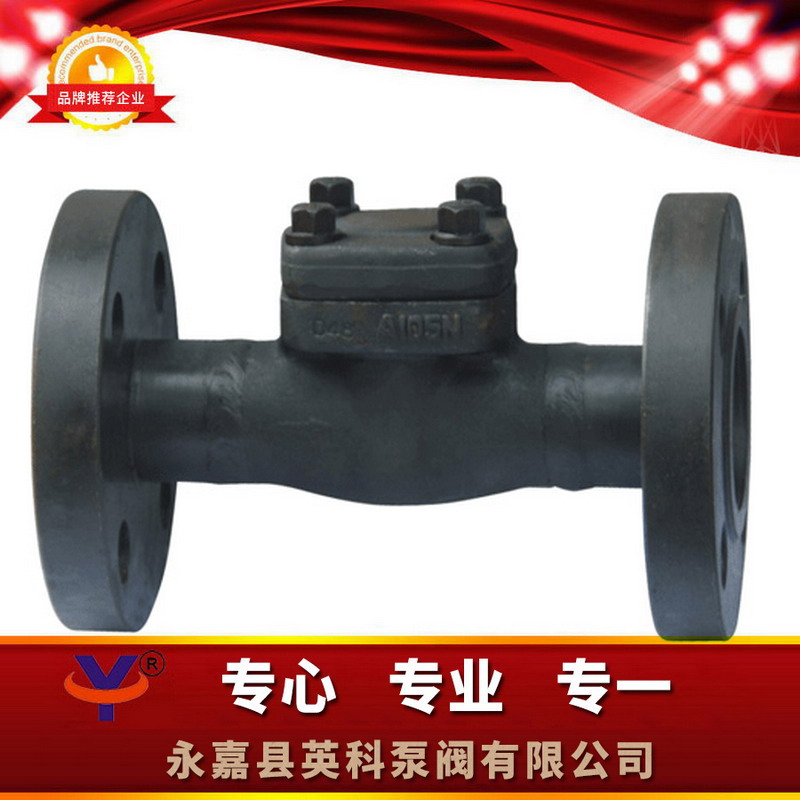

H41H法兰锻钢止回阀

一、H41H法兰锻钢止回阀概述：
锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封 。
二、H41H法兰锻钢止回阀分类名称：
止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
三、H41H法兰锻钢止回阀结构特点：
1.全径或缩径
2.升降式止回阀
3.球式止回阀
4.旋启式止回阀
5.按需求内置弹簧
6.螺栓连接、缠绕垫片密封式阀盖  ，螺纹连接、全焊密封式阀盖以及螺纹连7.接内压自紧式阀盖
8.整体式上密封座
9.承插端符合ASME B16.11
10.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
11.阀瓣可变换为节流型、针型、球型
四、H41H法兰锻钢止回阀标准材质明细表：


序号	Part Name	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	铭牌	SS
5	垫片	316夹柔性石墨		316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

备注：客户需求的其他材质也可采用 。密封面料配对由客户指定内件代号决定 。CS=碳钢；AS=合金钢；SS=不锈钢
五、H41H法兰锻钢止回阀连接尺寸：

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H	150Lb～300Lb		61	61	79	95	103	118
	600Lb		61	79	95	103	118	135
重量	150Lb	RF	2.56	3.37	4.37	8.17	8.94	12.64
		BW	1.70	190	2.10	5.12	5.50	1.89
	300Lb	RF	2.73	3.65	4.74	8.77	9.60	13.70
		BW	1.90	2.10	3.00	5.12	6.60	7.85
	600Lb	RF	3.00	4.00	5.83	9.47	10.10	15.6
		BW	2.00	3.12	4.25	7.25	8.56	13.60

六、H41H法兰锻钢止回阀订货说明：

热情接待您防问我的官方网站【//xmantoo.com】,烦请丝毫疑点.您还可以垂询给他们们,各位千万会尽心全力以赴为您展示高质的服务的 。办公电话：

1、①物料分类与应用②公称网套直径③公称心理压力④便用材质⑤连结途径⑥便用温⑦是否能够带附注要怎样让B体育手机版的为您合理的型号选择  。

2、如果特殊化的要求时请在购买设备时写明

3、若开始由的设计政府部门全选的机型  ，请输入机型真接向贵公司产品部够买 。

4、当实用的B体育手机版异常关键或B体育手机版相当较为复杂时,请您要带来规划图  。



H41H卡箍锻钢止回阀有三类阀盖设汁表现方法.第1种是螺栓标准标准式阀盖,按这般设汁表现方法设汁的调节阀 ,其阀体与阀盖用螺栓标准标准螺母相连,缠到式封口垫(316夹刚性石墨产生)封口.企业消费者有独特化需求时也可分为复合环相连.第许多种种设汁表现方法是悍接式阀盖,按这般设汁表现方法的调节阀 ,其阀体与阀盖用英制螺距相连,全焊封口.企业消费者有独特化需求时也可分为透焊相连.3类是压强自紧式阀盖,按这般设汁表现方法设汁的调节阀 ,其阀体与阀盖用英制螺距相连,静水压力自密环封口. 通辽市H41H蝶阀法兰部盘片锻钢止回阀、鄂尔多斯市H41H蝶阀法兰部盘片锻钢阀、呼伦贝尔市H41H蝶阀法兰部盘片锻钢止回阀、巴彦淖尔市H41H止回阀、乌兰察布市H41H蝶阀法兰部盘片锻钢止回阀
