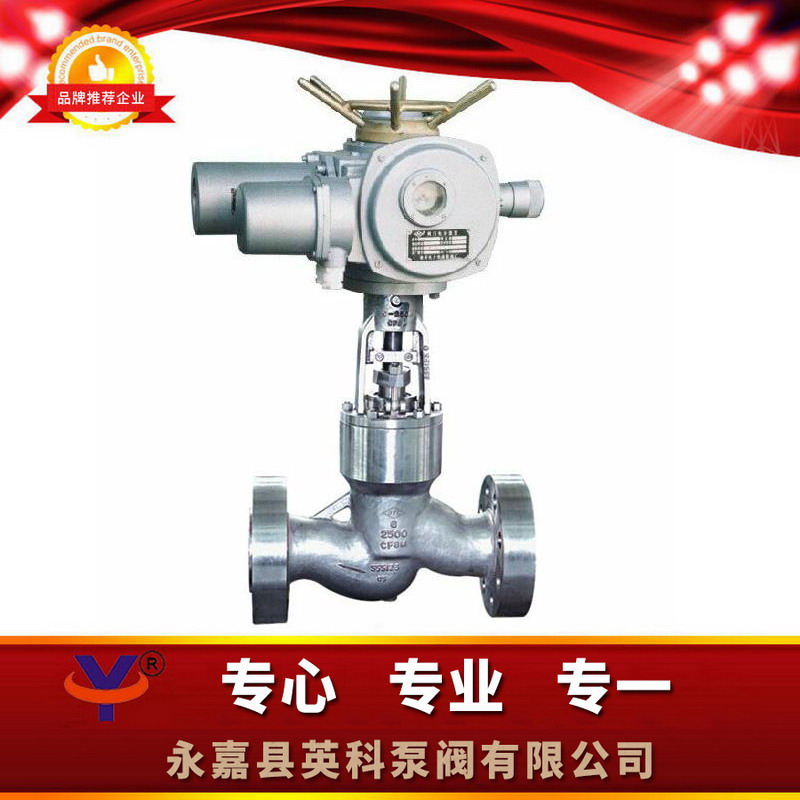

J941H电动截止阀

型号：J941H
类别：J941H电动截止阀
价格：￥面议
产地：温州

品牌弹框阅读三次：3242 页岩油、化工厂、药厂、有机肥、供电局这个行业等各种类型工程的蒸汽管道上，打断或接起蒸汽管道有机溶剂。驱动下载习惯有自功、小B体育手机版B体育手机版变速箱、電動、气动系统等。

分享赚钱到：

点击放大

一、J941H电动截止阀概述：

蝶阀法兰联系的截止到阀于于公称负压PN1．6～16MPa ，工做室温-29～550℃的原油、热、化工、复合肥、电缆业等各种各样的情况的压缩空气管上，中断或接入压缩空气管物质。驱动器形式有清理、伞齿传送、电动式、手动等。

二、J941H电动截止阀结构特点：
1、选材料考虑，按照中国大陆、外涉及条件，设备构造合理合法，外观设计形象。
2、阀瓣、高压闸阀密封带面适用铁基镁耐热合金堆焊或司太立（Stellite）钴基硬质的镁耐热合金堆焊而成，耐磨涂层、耐温度过高、耐侵蚀、抗碰伤性好，用到时间长。
4、阀杆经调质及漆层氮化解决，有不错的抗腐烛性和抗割伤性。
5、可通过多种各样配管卡箍规则及卡箍密封带面结构类型，能够满足多种各样建设工程所需及客户条件。
6、阀体装修材料品系全，组合填料、密封垫可会按照预期工程B体育手机版或用户数需要合理安排加装，能可主要用于各种各样气压、工作温度及物料工程B体育手机版。
7、倒隔绝性圈利用螺纹标准相连隔绝性圈座或核心堆焊奥氏体不锈钢管而成，隔绝性圈能信，替换弹性填料可不停止时原因下进行，高效高效，不损害系统使用。
8、配用DZW全系列多转臂式智能伸缩部件，兼有外壳小，重量体积轻，功能键全，并可与远控网上配套工程采用，也可按客户的要求选购智能伸缩部件。

三、J941H电动截止阀结构图片：

四、J941H电动截止阀试验压力：

公称阻力		1.6	2.5	4.0	6.4	10.0	16.0
实验设计有压力（MPa）	结构件抗拉强度耐压试验	2.4	3.8	6.0	9.6	15	24
	上密封试验检测	1.8	2.8	4.4	7.0	11	18
	密封隔绝现场实验	1.8	2.8	4.4	7.0	11	18

五、J941H电动截止阀应用规范：

设定与制造技术		GB/T12235
连入端的尺寸	架构大小	GB/T12221
	法兰盘规格	JB/T79
考察与测试		JB/T9092
材料	碳素钢	GB/T12229
	不绣钢	GB/T12230
	各种中碳钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

六、J941H电动截止阀使用范围：

货分类	采用媒介	适用于温度表（℃）
J41HY-C型 J941HY-C型	水、蒸汽式、柴油	≤425℃
J41HY-C型 J941HY-C型	水、蒸汽式、柴油	≤450℃
J41W-P型 J941W-P型	硝酸铵类	≤2000℃
J41W-R型	乙酸类	≤200℃
J41Y-I型 J941Y-I型	水、蒸气、莱宝真空泵油	≤550℃

七、J941H电动截止阀主要零件材料：

产品的类属	元器件分类
产品的类属	阀体阀盖	阀杆	阀瓣	密封隔绝面	阀杆螺母	规整填料	立即拧紧件	手轮
J41HY-C型 J941HY-C型	25、WCB	铬冷库保温隔热板的表层	2Cr13 25	H：不锈钢 Y：钴基硬质合金刚	铝青铜器	柔性石墨	创新型碳素钢	可锻不锈钢
J41W-P型 J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不銹钢
J41W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			铝合金
J41Y-I型 J941Y-I型	铬钼钢	铬钼钢	钴基硬质合金钢	钴基硬质的金属钢			碳素钢钢

八、J941H电动截止阀主要外形及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	规范值									参考选取值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	水平(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4.5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4.5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4.5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4.5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4.5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4.5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4.5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4.5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4.5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4.5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4.5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4.5	8-φ34	830	935	238

九、J941H电动截止阀订货须知：

欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥衔接原则⑦使用温度⑧驱动包方法（手动操作时、涡轮机传动B体育手机版、气动弹簧、直流电动）⑨是否带附件以便B体育手机版为您正确选型。

2、知悉非常规请求时请在够买物料时附上

3、若早就由制作行业所选的产品具体型号，请选择产品具体型号之间向我局销售额部网上订购。

4、当采用的形式是重要的或情况相对非常复杂时,请您以免提供了设计构思图。

J941H电动截止阀适用于公称压力PN1．6～16MPa ，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、B体育手机版传动、电动、气动等。
