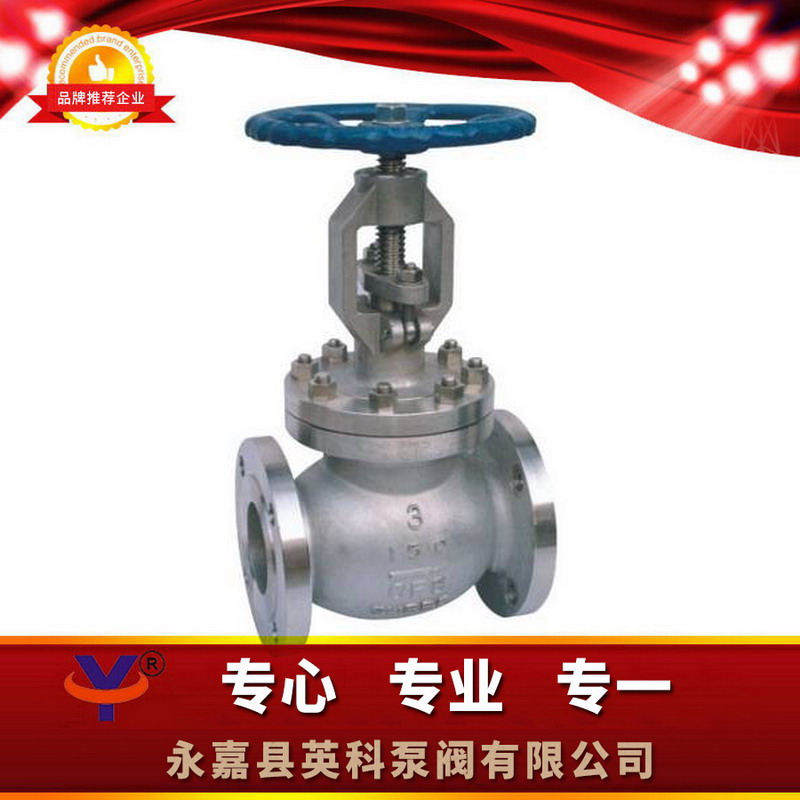

J41W美标截止阀

型号：J41W
类别：J41W美标截止阀
价格：￥面议
产地：温州

软件点击进入访问频繁：3409 J41W美标最迟阀适主要用于于公称阻力PN1．6～16MPa ，做工作高温-29～550℃的页岩油、煤化工、医药集团、有机肥、电量该行业等各类工作的蒸汽管道上，锯断或拨通蒸汽管道导电介质。能够模式有半自动、B体育手机版变速箱B体育手机版B体育手机版变速箱、电动三轮、气动平衡等.

安利到：

点击放大

一、J41W美标截止阀概述：

卡箍接入的截止日期阀应用来公称重压PN1．6～16MPa ，办公摄氏度-29～550℃的变压器油、精细化工、医药集团、农药、功率该行业等不同的工程状况的导压管上，中断或连接导压管有机溶剂。动力玩法有人工手动开启机组、蜗轮蜗杆传动B体育手机版、電動、油路分配器等.

二、J41W美标截止阀结构特点：

①软件的结构设计制造厂合乎芬兰发展中国际的标准规定ANS1B16.34,芬兰BS1873等国内外领先的标准规定让。
②阀体内形为桶形或流线性形式整洁。流通业形式为连通式。流体动力水头损失小。
③关机件（闸瓣）与阀块隔绝面按照锥面隔绝，关机力小，耐下渗，隔绝牢靠。
④阀球分为换新式阀球，可同样搭配组合与停用封口面涂料的联接，以做到情况的规定，延时动用使用年限。
⑤大直径、高阻力截止到阀可根据关机力的需求阀杆的传输的方法应用升降系统杆，并拥有翻滚滑动轴承式应用挤压式手轮以减缓关机力。
⑥客体的原建材、内件的原建材、规整填料、牢固件的的原建材可按粉丝规定要求或实计载荷条件科学合理团体。

三、J41W美标截止阀结构图片：

四、J41W美标截止阀设计标准：

制作与制作业	空间结构段长度	蝶阀法兰长宽比	对焊无线连接尺寸大小	心理压力-温度因素	检查-检查
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

五、J41W美标截止阀试验压力：

公称压差PN(Lb)	标准实验		气密封实验		气密封冲击试验
公称压差PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

六、J41W美标截止阀主要零件材料及性能：

体、盖	阀杆	密封性面	平垫（环）	塑料填料	的工作热度	适于材质
WCB	2Cr13	13Cr STL 木体材料尼龙	增强柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08软钢 F304 F316 F304L F316L	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素
CF8M	F316
CF3	F304L
CF3M	F316L

七、J41W美标截止阀主要尺寸及重量：

DN		150Lb 凸面法兰片（RF) 关键尺寸规格（mm）								称重
mm	in	L	D	D1	D2	b	n-φd	H	D0	称重
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

DN		300Lb 凸面法兰盘（RF) 关键图片尺寸（mm）								毛重
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

DN		600Lb 凸面蝶阀法兰（RF）主要的长宽比（mm）								净重
mm	in	L	D	D1	D2	b	n-φd	H	D0	净重
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

八、J41W美标截止阀订货须知：

欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥拼接习惯⑦使用温度⑧带动途径（人工、涡轮增压传动系统、气动弹簧、電動）⑨是否带附件以便B体育手机版为您正确选型。

2、假如独特符合要求时请在预购软件时标明

3、若已然由设定企业单位选取的参数，，请按照参数可以向我方售卖部定购。

4、当应用的B体育手机版是至关重要或B体育手机版相对较复杂性时,请您最好出示设计方案图。

法兰盘无线连接的结束阀实采用公称负荷PN1．6～16MPa ，工做温度-29～550℃的能源、蓝翔塑业有限公司所生产的、制药企业、生物有机肥、能量行业中等几种工作状况的液压导压管上，割断或无法接通液压导压管有机溶剂。安装驱动方式有手動、蜗轮蜗轮蜗杆传动、电动式、气动式等. J41W美标结束阀厂家直销价格查询.J41W美标结束阀绍兴出产示范园区.石嘴山市J41W美标结束阀、吴忠市J41W美标结束阀
