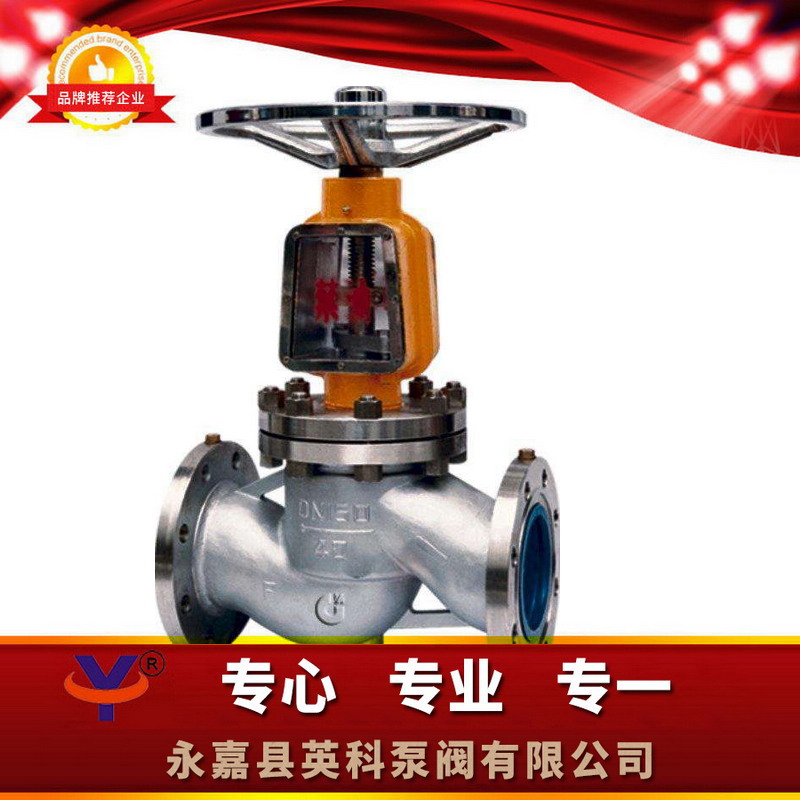

YJ41W氧气截止阀

一、YJ41W氧气截止阀概述：

供氧截止日期阀核心用做无法接通或截取聚氨酯保温管中的导电介质  ，一般的要用做调低人流量  ，但适用性的负担位置很广 。供氧转用阀是为供氧管网的过程个性化设计的转用电动阀门  ，大面积运用于铁合金、冶炼、中石化、化学工业等用氧过程的管网的过程中 。此类软件抛开兼有一般球阀的系统外   ，又有其自己的的特征 。在制作时用到严苛的的禁油方式  ，以及大部分元件在配置前均通过严苛的的脱脂治理 。大部分通径球阀法兰片端均均有导电螺孔  ，尽可能的防范发动机组升温静电感应 。球阀露出位置有保护好方式  ，防范尘垢和油类污染源 。此类软件的所配素材分几类：几类是选择了铸造厂硅红铜为阀体、阀盖、阀瓣的用材；另几类是选择了优秀不锈钢圆管为阀体、阀盖、阀瓣的用材 。

二、YJ41W氧气截止阀结构特点：

1、对公称负荷PN≥1．6MPa、DNl25～200按照内旁通型式；DN250～500按照带外旁通阀型式 。其原因是大于阀前、阀后的心理空气风速以以免高风速、高壅水或是放到会产生高热  ，得以能保证了空气中的氧气污水管等的很安全正常运行  ，时候也大于了使用转矩 。
2、媒质排入：PN≥1．6MPa、DN≤100物料由阀瓣评论注入阀瓣上端(即低进高)  ，DN≥125媒介由阀瓣卜方进入左下角(高进低出)o在DN≥125的铜阀用到有机溶剂高进低出的流往  ，一问题面足内旁通阀机构上的要  ，另外一个问题面在有机溶剂阻力的反应使铜阀的启用力远远增加 。
3、该阀安装有导靜電感应的安全装置设备  ，可以免 因靜電感应有爱情火花 。
4、与常见的结束阀相对于  ，氢气输送管用结束阀的支撑杆区域按照全闭合式结构的  ，且压紧活性炭过滤器时是可以打开文档支撑杆上的个人防护板盖  ，发挥了防油除尘的的作用 。并有显著的禁油记号 。
5、基本零件及运转情况主要采用非常严格的脱脂处里  。



三、YJ41W氧气截止阀结构图片：





四、YJ41W氧气截止阀设计标准：

●结构设计与加工：GB12235
●卡箍长宽：GB9113
●节构总长：GB12221
●检检与实验设计：GB/T13927



五、YJ41W氧气截止阀性能规范：



公称压力 PN	强度试验压力 MPa	气密封试验压力 MPa	适用性导电介质	可用水温
	水	气	o2	恒温的
1.6	2.4	1.6
2.5	3.8	2.5
3.0	4.5	3.0
4.0	6.0	4.0



六、YJ41W氧气截止阀主要零件材料：



配件上的明称	的材料
阀体、阀盖、阀瓣	铸铬镍钛冷库保温隔热板的表层、铜耐热合金
阀杆	铬镍304不锈钢
阀杆螺母	尊盘



七、YJ41-16氧气截止阀主要外形尺寸：



DN	L	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重(kg)
15	130	95	65	45	14	2	4-14	240		100		6
20	150	105	75	55	14	2	4-14	270		100		8
25	160	115	85	65	14	2	4-14	270		125		10
32	180	135	100	78	16	2	4-18	280		160		14
40	200	145	110	85	16	3	4-18	350		160		20
50	230	160	125	100	16	3	4-18	400		320		35
65	290	180	145	120	18	3	4-18	530		360		50
80	310	195	160	135	20	3	8-18	560		400		65
100	350	215	180	155	20	3	8-18	618		450		80
125	400	245	210	185	99	3	8-18	675		450		106
150	480	280	240	210	24	3	8-23	743		560		125
200	600	335	295	265	26	3	12-23	850		640		254
250	650	405	355	320	30	3	12-25	975	270	720	380	418
300	750	460	410	375	30	4	12-25	1115	270	800	415	502
400	950	580	525	485	36	4	16-30	1380	280	900	465	980
450	1050	640	585	545	40	4	20-30	1530	350		495	1200
500	1150	705	650	608	44	4	20-34	1700	400		525	1300







八、YJ41-25氧气截止阀主要外形尺寸：



DN	I	D	D1	D2	b	f	Z-d	H	H1	DO	L1	净重(kg)
15	130	95	65	45	16	2	4-14	240		100		6
20	150	105	75	55	16	2	4—14	270		100		8
25	160	115	85	65	16	2	4—14	270		125		10
32	180	135	100	78	18	2	4-18	280		160		14
40	200	145	110	85	18	3	4-18	350		160		20
50	230	160	125	100	20	3	4—18	400		320		35
65	290	180	145	120	22	3	8-18	530		360		50
80	310	195	160	135	99	3	8-18	560		400		65
100	350	230	190	160	24	3	8-23	618		450		88
125	400	270	220	188	28	3	8-25	675		450		115
150	480	300	250	218	30	3	8—25	743		560		148
200	600	360	310	278	34	3	12-25	850		640		293
250	650	425	370	332	36	3	12—30	975	270	720	380	455
300	750	485	430	390	40	4	16-30	1115	270	800	415	585
400	950	610	550	505	48	4	16-34	1380	280	900	465	1110
450	1050	660	600	555	50	4	20-34	153, 0	350		495	1350
500	1150	730	660	610	52	4	20-41	1700	400		525	1470







九、YJ41-40氧气截止阀主要外形尺寸：



DN	L	D	D1	D2	D6	b	f	f1	Z-d	H	H1	DO	L1	权重(kg)
15	130	95	65	45	40	16	2	4	4-14	240		100		6
20	150	105	75	55	5l	16	2	4	4-14	270		100		8
25	160	115	85	65	58	16	2	4	4-14	270		125		10
32	180	135	100	78	66	18	2	4	4-18	280		160		14
40	200	145	110	85	76	18	3	4	4-18	350		160		20
50	230	160	125	100	88	20	3	4	4-18	400		320		35
65	290	180	145	120	110	22	3	4	8-18	530		360		50
80	310	195	160	135	121	22	3	4	8-18	560		400		65
100	350	230	190	160	150	24	3	4.5	8-23	618		450		88
125	400	270	220	188	176	28	3	4.5	8-25	675		450		115
150	480	300	250	218	204	30	3	4.5	8-25	743		560		148
200	600	375	320	282	260	38	3	4.5	12-30	850		640		293
250	650	445	385	345	313	42	3	4.5	12-34	975	270	720	380	540
300	750	510	450	408	364	46	4	4.5	16-34	1115	270	800	415	770
400	950	655	585	535	474	58	4	5	16-41	1425	280	900	465	1330
450	1050	680	610	560	524	60	4	5	20-41	1570	350		495	1550
500	1150	755	670	612	576	62	4	5	20-48	1740	400		525	1670





十、YJ41-40氧气截止阀订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方法方法⑦使用温度⑧能够途径（带有大量手动、涡轮机传动B体育手机版、液压、电动四轮）⑨是否带附件以便B体育手机版为您正确选型 。欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：

2、见谅个性化标准要求时请在预订软件时附上

3、若都由定制院校所选的款式查询  ，请选择款式查询直接性向公司銷售部订货 。

4、当适用的场所是核心或场景较麻烦时,请您不应提供数据制作图 。





YJ41W氧气截止阀主要用来接通或截断管路中的介质  ，一般不用来调节流量  ，但适用的压力范围很广 。氧气专用阀是为氧气管网特殊设计的专用阀门  ，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中 。
