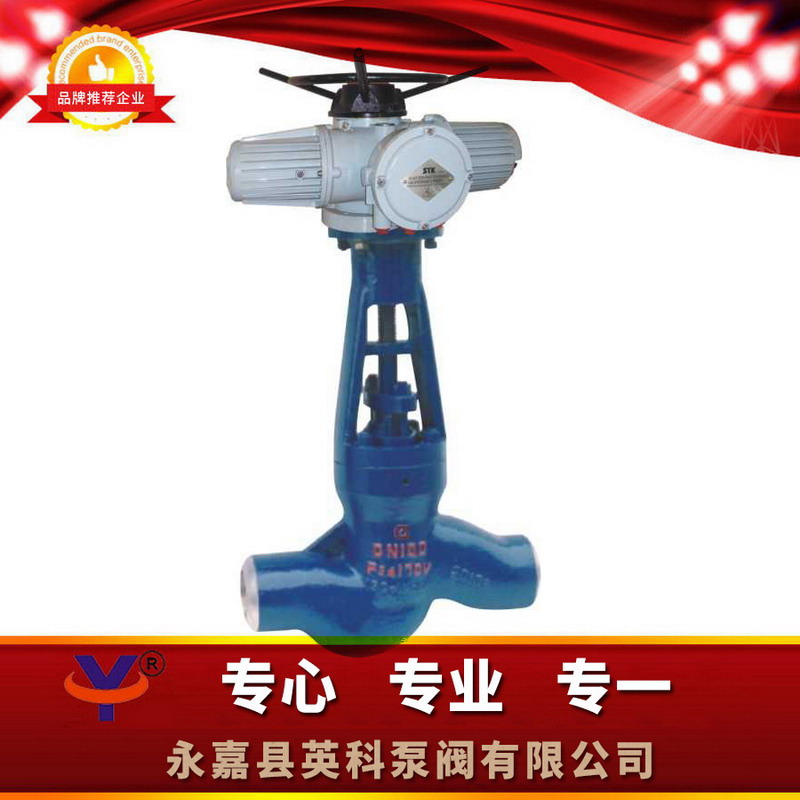

J961H/Y电动焊接截止阀

型号：J961H
类别：J961H/Y电动焊接截止阀
价格：￥面议
产地：温州

成品点击量查看危害：3315 J961H/Y直流电动焊接方法截止日期阀应用于于公称负压PN1．6～16MPa ，任务温度因素-29～550℃的石油工业、化工类、制药厂、复合肥、电力设备该行业等多种多样工作状况的管道阀门上，切段或接起管道阀门有机溶剂。

每日介绍到：

点击放大

一、J961H/Y电动焊接截止阀概述：

法兰盘无线连接的截止日阀选使用公称有压力PN1．6～16MPa ，业务摄氏度-29～550℃的石油工业、化工业、医药、各类农产品、电量的使用业等各式工作的压缩空气管上，断掉或接听压缩空气管有机溶剂。安装驱动途径有手动挡、齿轴传动链、直流电动、气动系统等。

二、J961H/Y电动焊接截止阀结构特点：
1、选材料分析，按照内部、外有关的规则，框架合适，造型艺术整洁美观。
2、阀瓣、高压闸阀密封盖面进行铁基各种铝合金堆焊或司太立（Stellite）钴基硬质的各种铝合金堆焊而成，耐磨损、耐温度、耐灼伤、抗划伤的性能好，便用蓄电量长。
4、阀杆经调质及面上氮化整理，有好的抗杀菌作用性和抗刮伤性。
5、可选取各类配管蝶阀法兰片标及蝶阀法兰片密封性面技术规范，实现各类过程中须要及大家规范。
6、阀体涂料明细是应有尽有，填充料、垫圈可会根据实计工程或朋友需要合理可行选型，能实主要用于所有负压、温差及媒质工程。
7、倒胶封圈采取内螺纹衔接胶封圈座或基座堆焊奥氏体不锈钢板而成，胶封圈靠谱，修改组合填料可再不停用时候下做好，便利热键，不作用装置启用。
8、要装DZW系类多换向式电动三轮式器，包括结构件小，称重轻，基本功能全，并可与远程控制网上一起应用，也可按粉丝追求标配电动三轮式器。

三、J961H/Y电动焊接截止阀结构图片：

四、J961H/Y电动焊接截止阀应用规范：

的设计与营造		GB/T12235
对接端尽寸	形式时长	GB/T12221
	法兰盘厚度	JB/T79
验测与冲击试验		JB/T9092
材料	碳钢板	GB/T12229
	不锈钢材质	GB/T12230
	合金类钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

五、J961H/Y电动焊接截止阀主要零件材料：

阀体	阀盖	阀瓣	封闭圈	阀杆	鲍尔环填料	适合导电介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔软性石墨	水、油号、液体	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸银类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	主动石墨	水、润滑油、空气压缩	550

六、J961H/Y电动焊接截止阀主要尺寸及重量：

公称压力 PN(MPa)	公称通径 DN(mm)	基准值									可以参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	性能(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4.5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4.5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4.5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4.5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4.5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4.5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4.5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4.5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4.5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4.5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4.5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4.5	8-φ34	830	935	238

七、J961H/Y电动焊接截止阀订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥对接方式⑦使用温度⑧安装驱动方法（自功、蜗轮B体育手机版传动、气动弹簧、智能）⑨是否带附件以便B体育手机版为您正确选型。

2、烦请特异要时请在预订物料时盖章

3、若己经由方案企事业单位选着的参数，按参数单独向捷晨消售部定货。

4、当实用的大B体育手机版是为重要或大B体育手机版特别复杂的时,请您一定出示设置图。

感谢您考察.我的网络【//xmantoo.com】,请谅解任何的的问题.您能够打电话要你们,我肯定会尽心竭尽全力为您提供数据优秀的的服务。热线：

J961H/Y智能对接焊载止阀适宜于公称负压PN1．6～16MPa ，事情温度表-29～550℃的变压器油、化工公司、医药集团、各类农产品、电力公司服务业等几种负荷的输送管上，切割或接入输送管物料。同江市J961H智能四轮焊结结束阀、富锦市J961H智能四轮焊结结束阀、北安市J961H智能四轮焊结结束阀、两大连池市J961H/Y智能四轮焊结结束阀、B体育手机版市J961H/Y智能四轮焊结结束阀
