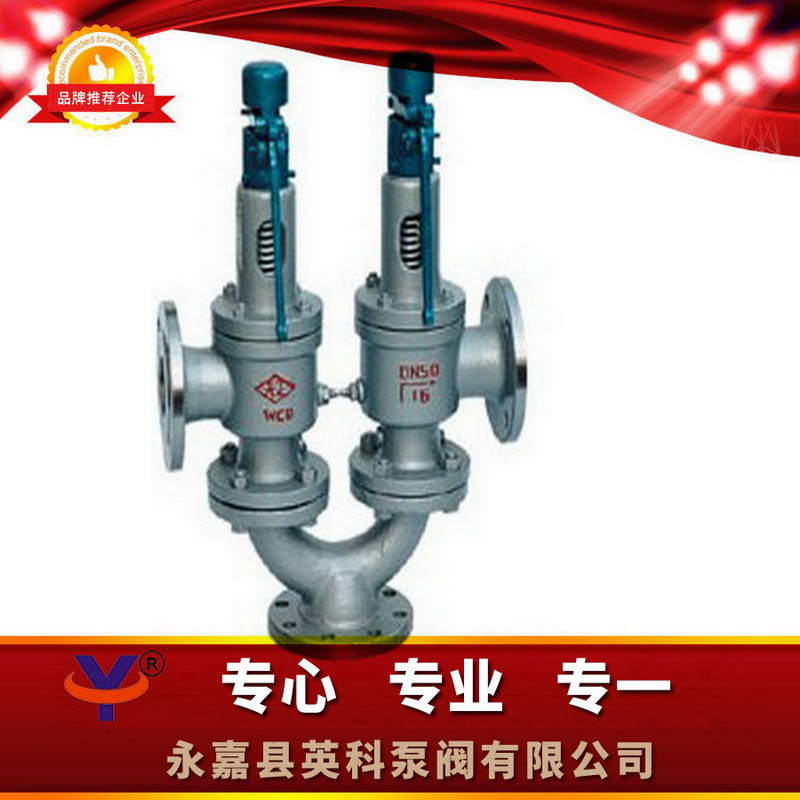

A38Y双联弹簧式安全阀

型号：A38Y
类别：A38Y双联弹簧式安全阀
价格：￥面议
产地：温州

车辆点击事件阅览三次：1850 A38Y双联大弹簧式安全的阀符合于运行高温≤350℃的空气压缩、水等媒介的产品和导压管上。对于过压保养系统。联接活套法兰标准化按JB/T......94的国产1 。

每日传到：

点击放大

一、A38Y双联弹簧式安全阀概述：

本单向阀可中用运转平均温度≤350℃的压缩空气、水等物料的生产设备和管线上。最为过压护理防护装置。联系蝶阀法兰规定按JB/T......94的一系列1 。

二、A38Y双联弹簧式安全阀结构图片：

三、A38Y双联弹簧式安全阀主要零部件材料说明：

A38Y、A43H、A37H型健康安全防护阀除三通管件（素材为WCB）外，欺余零件图的素材均和A47H、A48Y型板弹簧式健康安全防护阀同一。

四、A38Y双联弹簧式安全阀相对应：

A38Y、A43H、A37H型双联安全性高阀是在Y型金属接头里装设一个同样是技术参数的A48Y或A47H型很安全阀门而造成，其公称通径品类指Y型接线头进出口通径，其组合公式症状详细表：

A38Y型	相对的A48Y型
50	32×2
80	50×2
100	65×2
150	100×2

五、A38Y双联弹簧式安全阀外型尺寸和连接尺寸：

类型	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN'	D1	K1	g2	b1	f'	Z1-ød1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	176	28	3	4.5	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A38Y-16C	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097

六、A38Y双联弹簧式安全阀进货代表：

1、①食产品称呼与主要参数②公称半径③阀体布料原材料及密闭面布料原材料④的水压英文值级或上线水压值（整定水压值）值⑤排放物压的比较高值及回座压（或闸门启闭机气体压力）低于值⑥被养护机系统或机械的就必须排量及拟重复接地伐门的个数⑦选择有机溶剂举例说明障碍性（介质）或大分子量（废气）⑧原产有机溶剂温暖⑨调节阀抗住背压的性质及平均值⑩是否需要带附属品尽可能咱们为您正确性选择。

2、如不层次性标准时请在预定物料时标出

3、若以及由设计的企事业单位选着的尺寸，请选择尺寸随时向我方推广部预订。

4、当采用的周围B体育手机版尤其为重要或周围B体育手机版相当麻烦时,请您不应供应设计制作图。

A38Y双联板弹簧式安全防护阀实主要用于事业高温≤350℃的液体、水等有机溶剂的仪器和压缩空气管上。作过压保护区装备。相连法兰部标淮按JB/T......94的系列产品1 。兴义市双联弹黄式健康阀、贵州都匀市双联弹黄式健康阀、都匀市双联弹黄式健康阀、B体育手机版健康阀.健康阀产品代理商价格多少为.绍兴健康阀制造国防教育基地. 健康阀一览表价格多少为. 健康阀心理负压、B体育手机版健康阀制造产品代理商.健康阀起跳心理负压.双联弹黄式健康阀一览表价格多少为
