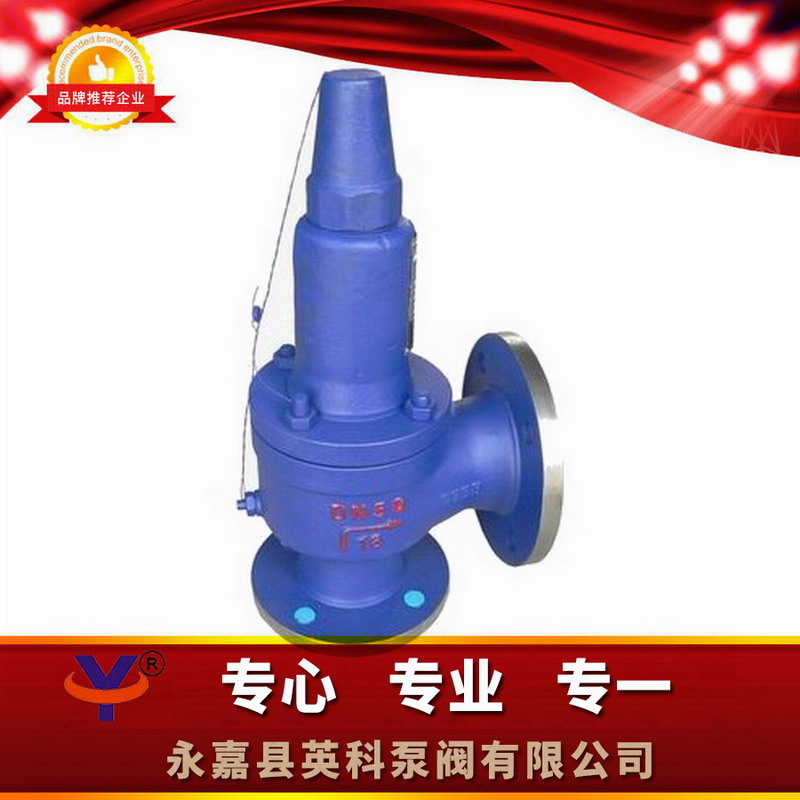

A42Y弹簧全启封闭式安全阀

型号：A42Y
类别：A42Y弹簧全启封闭式安全阀
价格：￥面议
产地：温州

新产品单击浏览记录每一次：2375 茂名市防护阀、肇庆市市防护阀、惠城区市防护阀、梅州市防护阀、汕尾市防护阀、河源市防护阀、阳江市防护阀、惠州市防护阀、广州市市防护阀、茂名市防护阀、潮州市防护阀、揭阳市防护阀、云浮市防护阀、怀化市防护阀、娄底市防护阀、福建防护阀、广州市防护阀、潮州市防护阀、韶关市防护阀、广东市防护阀、阳江市防护阀、成都市防护阀

讲解到：

点击放大

一、A42Y弹簧全启封闭式安全阀概述：

A42Y-C型螺旋弹簧全启封密式的空压机安全阀常比较应用到运行上高温≤300℃氧气、能源气、液态物质等导电有机溶剂的B体育手机版装备和输送管上。A42Y-P型及A42Y-R型常比较应用到运行上高温≤200℃有腐化性的导电有机溶剂的B体育手机版装备和输送管上，作超压保護保護设施。

拼接卡箍基准按JB/T……-94一系列作品1 。≥6.4MPa按JB/T……-94一系列作品2 。

二、A42Y弹簧全启封闭式安全阀结构图片：

三、A42Y弹簧全启封闭式安全阀主要零部件材料：

NO.	产品名称大全	A42Y-C/KA42Y-C相关材料	A42Y-P/KA42Y-P相关材料	A42Y-R素材	DA42Y-P食材
1	阀门法兰	2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni9Ti
2	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	LCB/ZG1Cr18Ni9Ti
3	调整圈	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
4	反冲盘	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
5	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
6	层面套	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450	ZG1Cr18Ni9Ti
8	螺旋弹簧	50CrVA	50CrVA包复氟PVC	50CrVA包复氟泡沫塑料	50CrVA
9	阀杆	2Cr13	1Cr18Ni9Ti/1Cr1, 8Ni12Mo2Ti	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
10	的调整螺丝杆	45	2Cr13	2Cr13	2Cr13
11	阀帽	ZG200-400	ZG200-400	ZG200-400	ZG230-450
	密封盖面建材	堆焊Co基聚氯乙烯塑料不锈钢

四、A42Y弹簧全启封闭式安全阀外型尺寸和连接尺寸：

号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN''	D1	K1	g3	g2	b1	f''	f1''	Z1-ød1	L	L1	≈H
A42Y-16C A42Y-16P A42Y-16R KA42Y-16C DA42Y-16CP	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	378
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	450
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	520
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	525
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	690
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	780
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	838
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	992
	250	150	405	355		320	30	3		12-26	300	460	410		375	30	4		12-26	350	320	1266
	300	220	460	410		375	30	4		12-26	400	580	525		485	36	4		16-30	370	350	1283
	350	250	520	470		435	34	4		16-26	500	715	650		608	44	4		20-34	500	450	1520
	400	280	580	525		485	36	4		16-30	500	715	650		608	44	4		20-34	500	450	1530
A42Y-25C A42Y-25P A42Y-25R KA42Y-25C DA42Y-25P	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	378
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	450
	65	40	185	145		120	22	3		8-18	80	200	160		135	20	3		8-18	160	140	520
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	525
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	690
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	780
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	838
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	992
	250	150	425	370		332	36	3		12-30	300	460	410		375	30	4		12-26	350	320	1266
	300	220	485	430		390	40	4		16-30	400	580	525		485	36	4		16-30	370	350	1283
A42Y-40C A42Y-40P A42Y-40R KA42Y-40C DA42Y-40P	20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355		320	30	3		12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410		375	30	4		12-26	350	320	1266
A42Y-64 A42Y-64P A42Y-64R DA42Y-64P	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	264
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	222	3	4	8-18	135	130	389
	65	40	205	160	110	130	2, 8	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
A42Y-100 A42Y-100P A42Y-100R DA42Y-100P	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	264
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	8	100	20	3	4	4-18	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894

五、A42Y弹簧全启封闭式安全阀备货解释：

1、①厂产品分类称与型號②公称截面积③阀体质地及良好的密封性面质地④做工作负压级或打开负压（整定负压）值⑤污染物负压的最高的人值及回座负压（或开闭差压）较低值⑥被维护模式或设备的必需排量及拟挂设调节阀的规模⑦操作材质以至于慢性（液體）或大分子量（空气）⑧德国材质室温⑨调节阀能承受背压的种类及指数值⑩有没带辅料是为了B体育手机版的为您科学合理电机选型。

2、予以特有规范要求时请在预定食品时标注

3、若早已由开发单位名称确定的机型，按机型马上向B体育手机版售销部购买。

4、当实用的在日常生活中极为是比较重要或工作B体育手机版是比较繁杂时,请您最好提拱设定图。

A42Y-C型弹黄全启封闭性式的全启式安全阀可主要中用于上班温差≤300℃室内空气、原油气、液等导电物质的专用设施设备和压缩空气管道上。A42Y-P型及A42Y-R型可主要中用于上班温差≤200℃有耐腐蚀不锈钢的导电物质的专用设施设备和压缩空气管道上，是超压自我保护自我保护装备。
