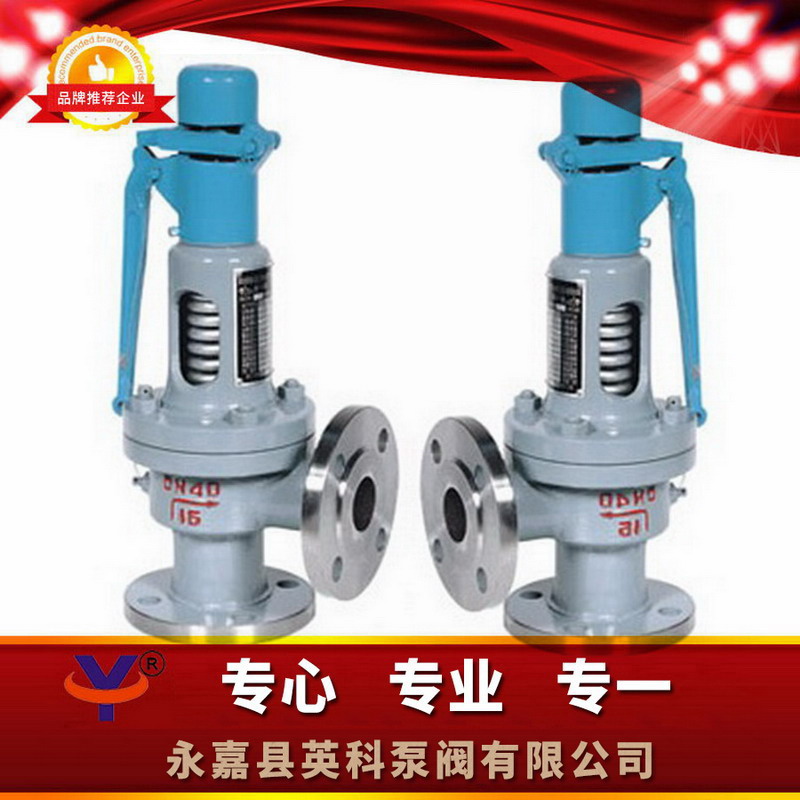

A47H带扳手弹簧微启式安全阀

型号：A47H
类别：A47H带扳手弹簧微启式安全阀
价格：￥面议
产地：温州

新产品打开网页浏览的次数：2347 A47H带扳手工具扭簧微启式健康安全阀门适宜于工作上湿度≤350℃的蒸汽加热、冷空气等材质的试验装置或管道上。看作背压式汽轮机保護试验装置。接连法兰盘规范按JB/T-94的款型1 。

分亨到：

点击放大

一、A47H带扳手弹簧微启式安全阀概述：

本电动阀门可用到于办公高温≤350℃的压缩B体育手机版、B体育手机版等物料的设施设备或导压管上。有所作为过载防护试验装置。连入法兰片标准按JB/T-94的题材1 。

二、A47H带扳手弹簧微启式安全阀结构图片：

三、A47H带扳手弹簧微启式安全阀主要零部件材料：

NO	加工零件品牌	食材
1	阀体	WCB
2	高压闸阀	ZG2Cr13
3	调接圈	ZG2Cr13
4	阀瓣	2Cr13
5	向导套	2Cr13
6	阀盖	ZG230-450
7	气弹簧	50CrVA
8	阀杆	2Cr13
9	搬手	ZG200-400
10	变动螺旋轴	45
11	守护罩	ZG200-400
	密封胶面的原材料	"H"堆焊D507,"Y"堆焊Co基硬质的不锈钢

四、A47H带扳手弹簧微启式安全阀外型尺寸和连接尺寸：

型号查询	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN''	D1	K1	g2	g''	b1	f''	f1''	Z1-ød1	L	L1	≈H
A47H-16C	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	270
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	270
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	312
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	320
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	390
	65	50	185	145		120	20	3		4-18	65	185	145	120		20	3		4-18	140	130	395
	80	65	200	160		135	20	3		8-18	80	200	160	135		20	3		8-18	160	135	400
	100	80	220	180		155	22	3		8-18	100	220	180	155		22	3		8-18	170	160	600
	125	100	250	210		185	22	3		8-18	125	250	210	185		22	3		8-18	190	190	620
	150	125	285	240		210	24	3		8-23	150	285	240	210		24	3		8-23	205	195	625
	200	150	340	295		265	26	3		12-23	200	340	295	265		26	3		12-23	240	230	798
	250	200	405	355		320	30	3		12-26	250	405	355	320		30	3		12-26	350	320	981
	300	250	460	410		375	30	4		12-26	300	460	410	375		30	4		12-26	350	320	1005
A47H-25	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	270
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	270
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	312
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	320
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	390
	65	50	185	145		120	22	3		8-18	65	185	145	120		20	3		4-18	140	130	395
	80	65	200	160		135	24	3		8-18	80	200	160	135		20	3		8-18	160	135	400
	100	80	230	190		160	24	3		8-23	100	220	180	155		20	3		8-18	170	160	600
	125	100	270	220		188	28	3		8-26	125	250	210	185		22	3		8-18	190	190	620
	150	125	300	250		218	30	3		8-26	150	285	240	210		24	3		8-23	205	195	625
	200	150	360	310		278	34	3		12-26	200	340	295	265		26	3		12-23	240	230	798
	250	200	425	370		332	36	3		12-30	250	405	355	320		30	3		12-26	350	320	981
	300	250	485	430		390	40	4		16-30	300	460	410	375		30	4		12-26	350	320	1005
A47H-40	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		16	2		4-14	100	85	270
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		16	2		4-14	100	85	270
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		18	2		4-18	115	100	312
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		18	3		4-18	120	110	320
	50	40	165	125	88	100	20	3	4	4-18	50,	165	125	100		20	3		4-18	135	120	390
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		20	3		4-18	140	130	395
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		20	3		8-18	160	135	400
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		22	3		8-18	170	160	600
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		22	3		8-18	190	190	620
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		24	3		8-23	205	195	625
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		26	3		12-23	240	230	798
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		30	3		12-26	350	320	981
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		30	4		12-26	350	320	1005
A47H-64 A47Y-64	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	2, 05	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	204	30	3	4.5	8-26	280	260	738
A47H-100 A47Y-100	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738

五、A47H带扳手弹簧微启式安全阀订货说明：

1、①的产产品品牌与材质②公称尺寸③阀体在金属材质及封密面在金属材质④工作任务的的有压力级或开放的的有压力（整定的的有压力）值⑤排卸各种压为的最底值及回座各种压为（或开关压力）保底值⑥被保护的模式或装置的一定排量及拟重复接地铜阀的量⑦安全使用材质非常严重（药液）或氧分子量（乙炔气）⑧進口导电介质温度因素⑨阀体承载背压的种类及结果⑩有无带附加便我为您合理电磁阀选型。

2、假如有特别需要时请在采购服务时署名

3、若已由制定部门选取的型號，按照型號简单向公司卖部网上订购。

4、当选择的的场所特别注重或环镜更较为复杂时,请您刻意作为结构设计效果图。

A47H带活动扳手拉簧微启式安全的阀适合于工作任务温≤350℃的液体、空气的等物质的系统或线路上。做为超压呵护呵护部件。接连法兰片基准按JB/T-94的系列的1 。桦甸市带螺丝刀工具拉簧微启式健康很可靠性管理阀、蛟河市带螺丝刀工具拉簧微启式健康很可靠性管理阀、B体育手机版健康很可靠性管理阀.健康很可靠性管理阀制造厂价格.温州市健康很可靠性管理阀制造国防教育基地. 健康很可靠性管理阀2016价格. 健康很可靠性管理阀有压差、B体育手机版健康很可靠性管理阀制造制造厂.健康很可靠性管理阀起跳有压差
