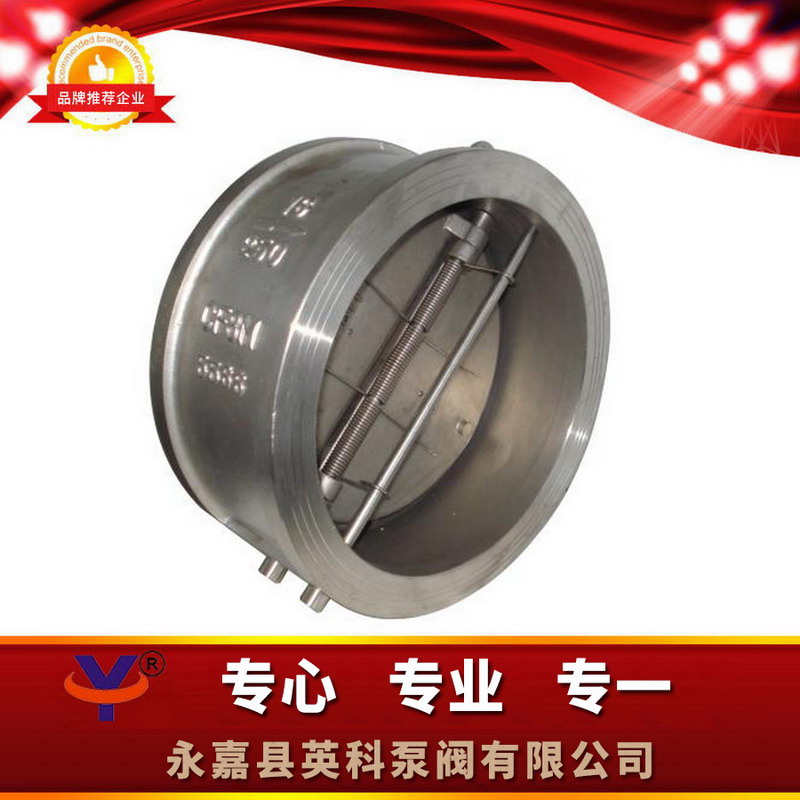

H76X对夹蝶式双瓣止回阀

  • 型   号:
  • 类   别:H76X对夹蝶式双瓣止回阀
  • 价   格:¥面议
  • 产   地:
厂品点击率看多次:3780 无

分亨到:

一、H76X对夹蝶式双瓣止回阀产品型号:

H76X/H76H

二、H76X对夹蝶式双瓣止回阀标准与规范:

JB/T8937

三、H76X对夹蝶式双瓣止回阀用途:

该阀大部分可代替于大都市、实业及领导建造给水管子、排水的管线上 。伴随其结构类型长宽比通常止回阀短  ,对有使用三维空间规定的娱乐场所相对而言可代替 。

四、 H76X对夹蝶式双瓣止回阀结构优势及特点:

该H76 对夹式回阀由阀体、阀瓣、阀杆及扭簧等加工零件构造  ,适用对夹联接 。随着阀瓣的关了行程安排短  ,或者有扭簧刷新  ,可特殊抑制水锤问题 。

五、H76X对夹蝶式双瓣止回阀主要零件材料:


零件名称
材 料
阀 体
灰铸铁、铸钢
蝶 板
球墨铸铁、不锈钢
阀 杆
不锈钢、碳素钢
阀座密封圈
B体育手机版橡胶

六、H76X对夹蝶式双瓣止回阀性能规范:


型 号
H76
X -10
H
H76
X -16
H
H76
X -25
H
公称压力
MPa
1.0
1.6
2.5
强度试验压力
1.5
2.4
3.75
密封试验压力
1.1
1.76
2.75
适用温度℃
依各种不同胶种而定(附表A)
适用介质

七、H76X对夹蝶式双瓣止回阀技术图片:

八、H76X对夹蝶式双瓣止回阀主要外形尺寸:


公称通径 L H D
DN(mm) 1.0MPa 1.6MPa
50 43 60 105 105
65 49 76 124 124
80 64 89 142 152
100 64 110 162 162
125 70 141 192 192
150 76 168 218 218
200 89 219 272 273
250 114 273 328 328
300 114 324 378 384
350 127 356 438 444
400 140 418 489 495
450 152 457 540 555
500 152 526 594 616
600 178 626 695 734
700 229 672 810 804
800 241 778 916 910
900 241 878 1016 1010
1000 300 914 1124 1128

九、H76X对夹蝶式双瓣止回阀订货说明:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥链接蝶阀法兰准则⑦使用温度⑧額定视频流量公式⑨是否带附件以便B体育手机版的为您正确选型  。

2、如果发现非常规特殊要求时请在预订软件时标明

3、若都已经 由制作计量单位圈定的款式  ,按款式一直向我方推广部下单 。

4、当应用的情况下相对主要或生态B体育手机版是比较非常复杂时,请您否则给予平面设计图 。


H76X对夹蝶式双瓣止回阀使用用途:该阀一半采广泛用于地方、制造业及中商业建筑物给塑料水管、泄塑料水管在线 。鉴于其格局尺寸比一半止回阀短  ,对有重新安装空間要求的场馆相对比较采用 。
