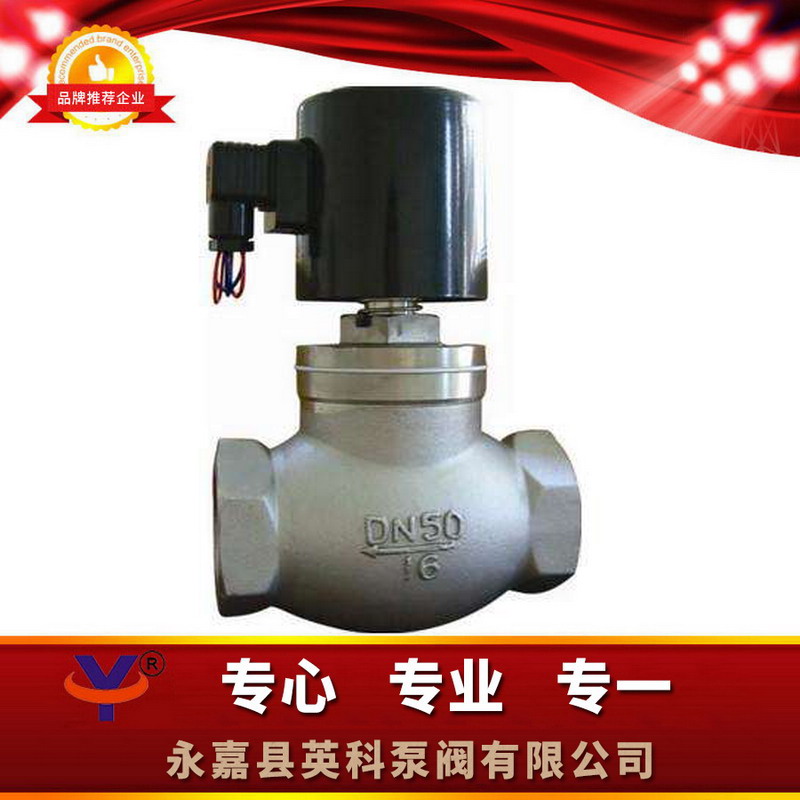

ZQDF-Y型液用电磁阀

一、ZQDF-Y型液用电磁阀产品用途：

ZQDFY系列蒸汽液用电磁阀是工业过程自动化控制系统用的执行器  ，它在接受电控信号后能自动开启或关闭阀门  ，实现对管道中流体介质的通断或流量调节控制从而对次同中的温度、流量、压力等参数进行自动调节或远程控制 。
　　本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中  ，ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质  ，同时也用于粘度小于4°E的油类 。

二、ZQDF-Y型液用电磁阀型号规格说明：



三、ZQDF-Y型液用电磁阀技术参数：



型號	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称重压MPa	1.6
本职工作差压MPa	DN15～50		0～1.6
	DN65～100		0.05～1.6
物料类种	煤气炉、水汽等	达到饱和状态蒸汽发生器	太热过热蒸汽或低温乙炔气	油水介质液体	沸水、油	油
物质高温℃	≤60	≤180	≤220	≤60	≤180	≤220
交流电源线电压	AC220V另一个规格参数能作唯一性进货
施用保修期	按JB/T7352-94規定
漏粪量m1/min	按JB/T7352-94·F的规定
功能损耗	AC≤70VA DC≤60W
防震因素	dIIBT4
防爆型证识别码	CE991010
出线口插头	内螺牙M20×1.5
区域B体育手机版湿度	-40～+60℃

四、ZQDF-Y型液用电磁阀安装尺寸：



公称通径 DN	外观设计面积		内螺距	样貌图片尺寸		活套法兰连入
	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2	176	130	95	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18

五、ZQDF-Y型液用电磁阀订货说明：

订货时请注明以下内容：
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便B体育手机版的为您正确选型 。
2、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
3、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图
欢迎您访问B体育手机版的网站【//xmantoo.com】,烦请一切疑虑.您能致电的方式为B体育手机版大家公司,B体育手机版大家公司某种会尽心能力为您出示更优质的服务质量 。



ZQDF-Y型液工程用电磁阀主耍用到日常自来水、蒸溜水、冷却建议使用淡盐水配合、真空电镀电镀废水等全自动有机溶剂  ，此外也用到黏度不大于4°E的油类 。 销售电话 Tel：/67499728
