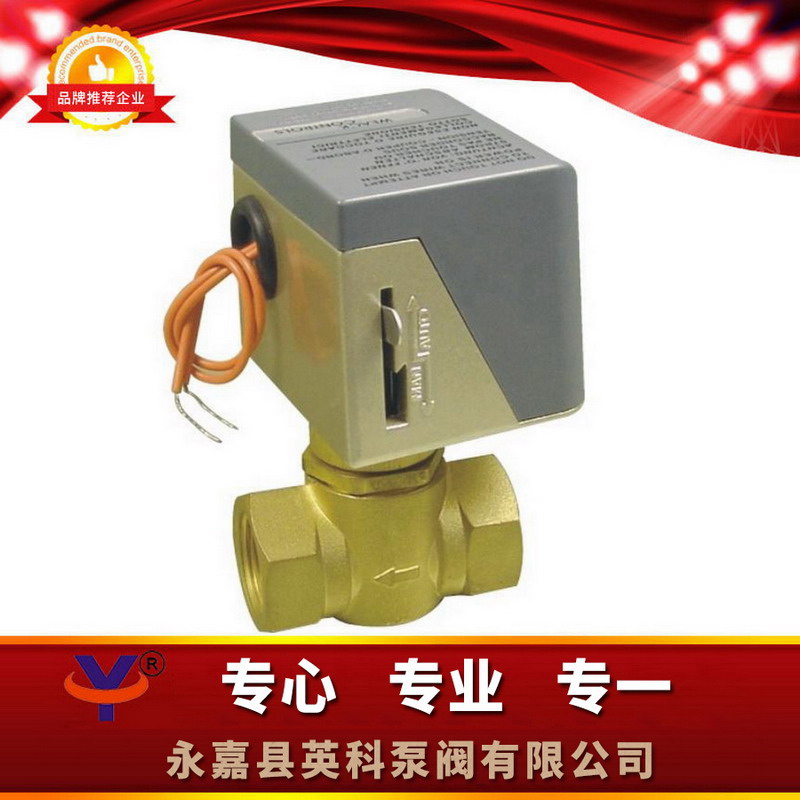

VA7010系列风机盘管电动阀

一、VA7010系列风机盘管电动阀产品概述：

1、驱动电机：磁滞同步电机
2、驱动器工作电压：200VAC、50Hz/60Hz（有AC24V、110V可供选择）
3、功率消耗：≤5.7VA
4、阀体承压：1.6MPa
5、允许压差：≤0.12MPa
6、适用介质：冷水、热水
7、适用介质温度：2℃-95℃
8、适用B体育手机版温度：0℃-60℃
9、启闭时间：开约10秒  ，关约5秒

二、VA7010系列风机盘管电动阀结构特点：
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀.
2、阀芯结构优化  ，在不减少Kv值的情况下  ，允许压差大 。
3、驱动器与阀体分离  ，可快速拆装 。
4、驱动器有可供系统调试和维修使作用的手动操作杆  。

三、VA7010系列风机盘管电动阀结构、尺寸及安装示意图：

四、 VA7010系列风机盘管电动阀安装调试：
1、安装前必须仔细阅读本说明书  ，切断有关电源并必须由专业技术人员进行安装 。
2、水流方向必须同阀体上的箭头方向相同 。
3、阀体须位于盘管接水盘上方  ，以保证出现滴水时落入接水盘中 。
4、阀体及驱动器必须安装于垂直方向±60℃范围内  ，其上方应至少有30mm空间用于拆装 。 与周围管道、设备 、建筑物必须保持足够的维修操作空间  ，同时必须安装在维修人员通过检修孔能触及到的地方 。
5、两只及其两只以上的电动阀不能并联  ，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管B体育手机版过试压后才安装驱动器 。
7、若驱动器已经装到阀体上  ，那么在安装调试过程中绝对不能对驱动器施力  ，否则会损坏驱动器 。
8、驱动器不能用保温材料包裹  ，否则影响其散热 。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地  ，其它线路应符合电工有关标准 。
10、安装完毕并检查正确无误后  ，通电调试  ，至少应观察驱动动器的三个完整运行周期  ，确定所有部件正确为止 。
11、经过无水调试合格后  ，再进行通水测试 。系统上下水的压差必须严格控制在0.15MPa以内  ，以保证电动阀对水流开关的有效性　

五、VA7010系列风机盘管电动阀维修和保养：
1、重要警告：安装、维修和保养之前必须先将电源切断  ，以避免造成设备、人身伤害 。
2、若阀门在泄漏应立即将其从系统中隔离  ，并更换整个阀体总成 。
3、若驱动器不工作  ，应更换驱动器总成  ，若驱动器在工作但走不到位  ，应清洁驱动器内扇型B体育手机版齿面  ，然后上润滑油 。

六、注VA7010系列风机盘管电动阀意事项：
    驱动器内减速机为大速比精密小模数B体育手机版结构  ，用手动操作杆打开阀门时  ，用力要轻柔  ，让阀杆慢慢下去  ，用力过猛会损坏减速机 。

七、VA7010系列风机盘管电动阀订货说明：

1、①产品的分类与型号查询②公称直径不低于③电阻电阻④工做压差大⑤动用有机溶剂⑥连入方法⑦媒质溫度⑧工称压力值⑨方法方法（常开、常闭）⑩是不是带附注以便于B体育手机版公司的为您对调试 。

2、若早已经由制作单位名称选着的主要参数  ，按主要参数直接性向B体育手机版产品部够买 。

3、当施用的场景非常的首要或学习B体育手机版较好很复杂时,请您应当提供数据方案图
