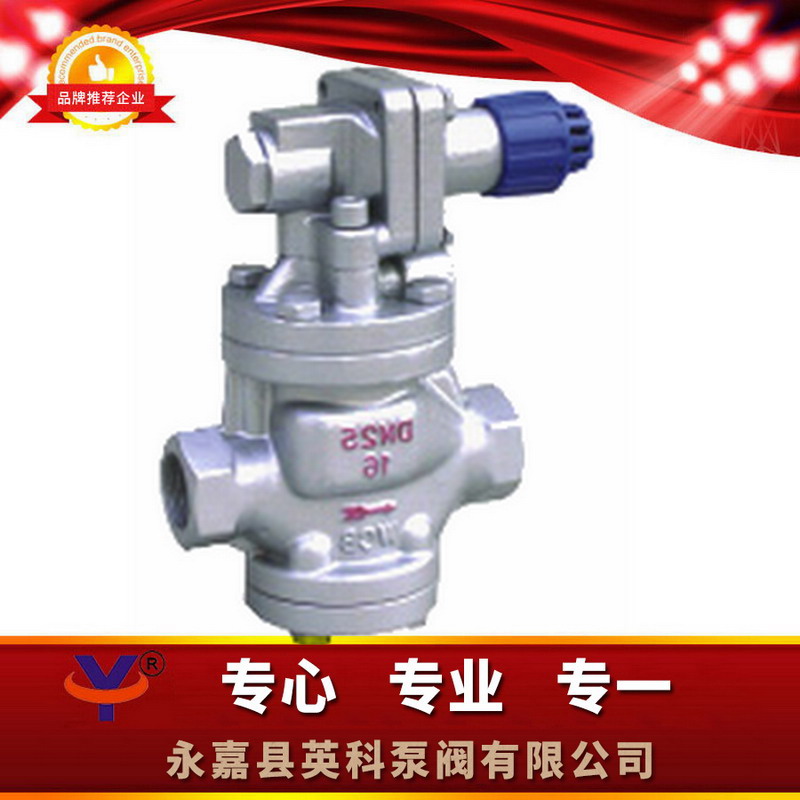

内螺纹连接高灵敏度蒸汽减压阀

一、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀结构特点和用处：

 本系列减压阀属于先导活塞式减压阀 。由主阀和导阀两部分组成 。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成 。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成 。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化  ，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小  ，实现减压稳压功能 。
    本系列产品在普通减压阀基础上做了以下改进  ，加大了活塞面积  ，改变了节流结构  ，改变了密封形式  ，改进了导阀结构和调节弹簧形式  ，从而从以下几方面提高了产品的性能 。
    1、提高了对出口压力变化的传感效能  ，提高了灵敏度  ，大大降低了因上游压力变化  ，流量变化等因素引起的压力偏差 。
    2、改善了流线分布  ，降低了噪声 。
    3、改进了密封面结构  ，延长了密封面寿命 。
    本产品主要用于蒸汽管路  ，适用于进口压力变化大   ，流量变化大的蒸汽管路 。

二、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀主要技术参数和性能指标：

公称压力差(Mpa)	1.0	1.6
外壳应力测试水压(Mpa)*	1.5	2.4
填料密封检验各种压力(Mpa)	1.0	1.6
最低进囗的有压力(Mpa)	1.0	1.6
出口到压力值超范围(Mpa)	0.04-0.6	0.04-1.0
心理压力功能偏离(Mpa)△P2P	GB12246-1989
数据流量性测量误差(Mpa)P2G	GB12246-1989
较小压差大(Mpa)	0.05		0.07
渗漏量	GB12245-1989

 *：泵壳试验报告不比如膜片、顶盖

三、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀主要零件材料：

组件名字	机件材质
阀体 阀盖 底盖	WCB
阀块 阀瓣	2Cr13
缸套 火塞	铝铁青色铜
膜片	PH15-7Mo
缸筒环	对位聚苯
导阀球 导阀瓣	2Cr13
主阀弹簧片	50CrVA
导调主螺旋弹簧	50CrVA
自动调节气弹簧	60Si2Mn

四、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀水流量公式(Cv)：

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、YG13H/Y型内螺纹连接高灵敏度蒸汽减压阀连接尺寸：



公称通径	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88

六、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀订货说明：

定购时请署名下面的的内容：

1、①企业产商品编码称与形号②公称半径③额定容量视频流量指数公式KV④公称负荷⑤工作任务导电介质⑥进口量负荷⑦连结行为⑧有没带辅助件烦请咱们的为您合适调试 。 2、如遇唯一性规定要求时请在订货产品设备时未标明 。 3、若都已经 由方案政府部门圈定的型號  ，按照型號马上向B体育手机版销售业务部够买 。 4、当动用的公开场合是非常关键或生活B体育手机版相比多样化时,请您一定要打造来设计方案 。
