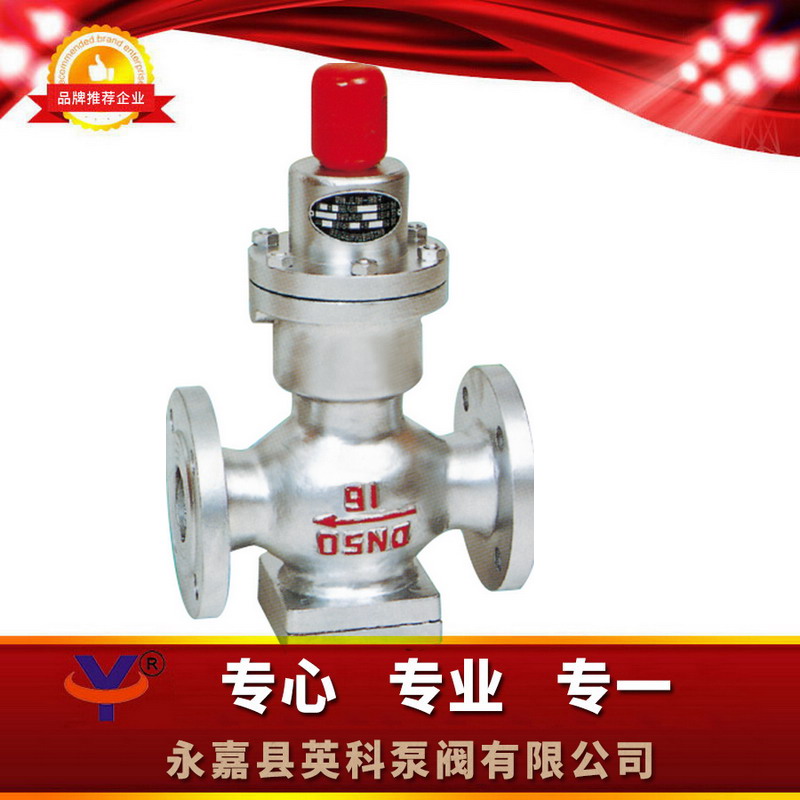

Y44H波纹管式减压阀

型号：Y44H
类别：Y44H波纹管式减压阀
价格：￥面议
产地：温州

物料打开网页搜索每一次：13911 Y44H型波浪纹管式宣泄阀专属可以直接使用式波浪纹管板扭簧宣泄阀。最主要由波浪纹管、调准板扭簧、阀块、阀瓣等铸件分为，进行波浪纹管感应器高压气动阀门上中游气压动力阀瓣，改善和控住高压气动阀门开启度建立宣泄稳压职能。能够调准调准螺栓标准修改进出口气压。

分析到：

点击放大

一、Y44H波纹管式减压阀结构特点和用处：

　　Y44H型波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
　　本产品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

二、Y44H波纹管式减压阀主要技术参数和性能指标：

公称负荷(Mpa)	0.6	1.0	1.6
泵壳可靠性试验经济压力(Mpa)*	0.9	1.5	2.4
填料密封试验装置水压(Mpa)	0.6	1.0	1.6
上限入口负荷(Mpa)	0.6	1.0	1.6
出口值负荷范围内(Mpa)	0.05-0.4	0.1-0.8	0.1-1.0
压基本特性较差(Mpa)△P2P	GB12244-1989
精准流量优点差值(Mpa)△P2G	GB12244-1989
面值最小压差大(Mpa)	0.1	0.15
渗漏量	GB12245-1989

*：结构件检验不涵盖条纹管，结构件耐压性检验时，都要卸下条纹管构件后进行。

三、Y44H波纹管式减压阀主要零件材料：

零件及运转情况明称	配件相关材料
阀体阀盖	WCB
底盖	WCB
阀门法兰阀瓣	2Cr13
波浪管	1Cr18Ni9Ti
波浪管上垫	2Cr13
纹线管下垫	2Cr13
导识座	2Cr13
主阀拉簧	50CrVA
上下调整板弹簧	60Si2Mn

四、Y44H波纹管式减压阀流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

五、Y44H波纹管式减压阀连接尺寸(PN0.6-1.6MPa)：

公称通径DN	看上去长宽高
	L		H	H1	PN0.6MPa					PN1.0MPa
			H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20

公称通径DN	外貌的尺寸
	L		H	H1	PN1.60MPa
			H	H1	D	K	n-ф	d	C
15	140	140	290	90	95	65	4-14	45	14
20	140	140	295	98	105	75	4-14	55	14
25	160	160	295	110	115	85	4-14	65	14
32	180	180	295	110	135	100	4-18	78	16
40	200	200	325	125	145	110	4-18	85	16
50	230	230	325	125	160	125	4-18	100	16
65	280		325	130	180	145	4-18	120	18
80	310		380	160	195	160	8-18	135	20
100	350		380	170	215	180	8-18	155	20

五、Y44H波纹管式减压阀订货说明：

定货时请填写以下的内部： 1、①的产产品称呼与应用②公称直径不低于③固定用户弹性系数KV④公称负压⑤工作任务材质⑥国外负压⑦对接的方法⑧是否需要带辅助件并能自己的为您恰当电磁阀选型。 2、烦请特别规定时请在下单商品时写明。 3、若都已经由设置部门选取的具体产品型号，按照具体产品型号可以直接向捷晨出售部预订。

4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图。

Y44H型水金属软管式缓压阀应属于真接做用式水金属软管压簧缓压阀。通常由水金属软管、改善压簧、阀块、阀瓣等铸件組成，使用水金属软管调理器电动管道阀门中游各种的压力驱动包阀瓣，变更和管理电动管道阀门油管的压力做到缓压稳压功用。借助改善改善螺丝设置口各种的压力。武穴市条纹管式宣泄阀、赤壁市条纹管式宣泄阀、广水市、仙桃市条纹管式宣泄阀、天门市条纹管式宣泄阀、潜江市条纹管式宣泄阀、钟祥市条纹管式宣泄阀、应省份条纹管式宣泄阀、安陆市条纹管式宣泄阀、恩施市条纹管式宣泄阀
