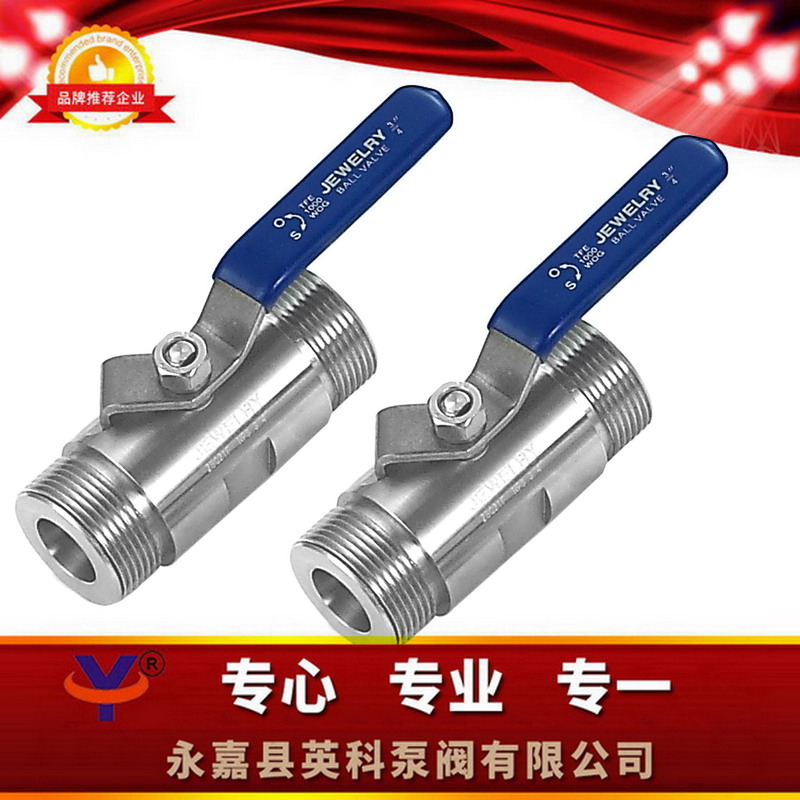

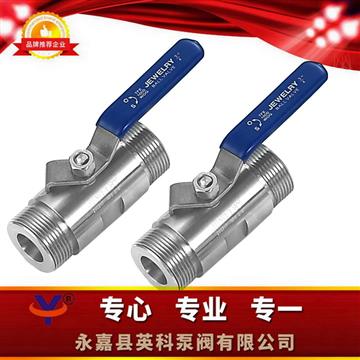

Q21F广式外螺纹球阀

一、Q21F广式外螺纹球阀概述：

公称压力:1.6-6.4MPa  ，适用温度范围:-20~232℃~350℃  ，适用介质:水、油、气及某些腐蚀性液体W.O.G 。适用范围：啤酒、饮料、 乳品、制药、生物工程等 。
二、Q21F广式外螺纹球阀主要材料：



常用物料	规格型号	阀体	球体、阀杆	手柄	密封圈	平垫、填充料
水、水汽、润滑油	Q21F-16C、Q21F-25C Q21F-40C、Q21F-64C	A105、45	1Cr18/Cr18Ni9Ti	不 锈 钢 SS304	聚四氟氯乙烯 怎强聚四氟乙稀 对位聚苯	聚四氟氯乙烯 对位聚苯
氰化钠类	Q21F-16P、Q21F-25P Q21F-40P、Q21F-64P	SS304/1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
冰醋酸类	Q21F-16R、Q21F-25R Q21F-40R、Q21F-64R	SS316/1Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

三、Q21F广式外螺纹球阀主要尺寸：



产品型号 Type	公称通径 DN	PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb						WT (kg)
		L	d	M	B	H	W
Q21F-16C Q21F-16P Q21F-16RQ21F-25C Q21F-25P Q21F-25RQ21F-40C Q21F-40P Q21F-40RQ21F-150Lb Q21F-300Lb	6	60	8	M20×1.5	15	38	110	0.4
	10	60	10	M24×15	16	40	110	0.45
	15	60	10	M30×2	18	42	110	0.5
	20	67	13.5	M36×2	18	62	110	0.6
	25	73	18	M42×2	20	68	110	0.9
	32	90	22	M52×2	20	75	150	1.4
	40	98	26	M60×2	25	83	150	2.1
	50	112	32.8	M72×2	25	90	150	2.6

四、Q21F广式外螺纹球阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。
