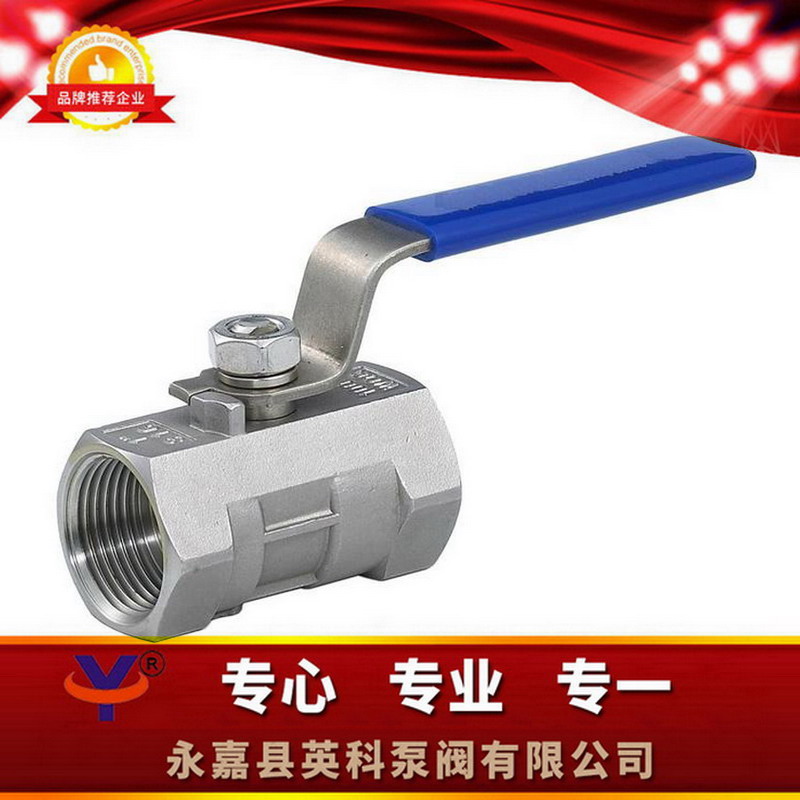

Q11F一片式球阀

一、Q11F一片式球阀产品概述：

公称工作压力：1.6-6.4MPa

适用人群稳定可靠规模：-20～232℃～350℃

可用于物质：水、油、气及些金属挥发性溶液（W 。O 。G） 。

螺距品类：G 。NPT 。BSPT 。BSP 。DI259/2999

二、Q11F一片式球阀主要材料：



顺序号	零件及运转情况公司名称	材质原料
1	密封带圈	聚四氟丁二烯PTFE
2	球体	铝合金SS316
3	密封垫垫	聚四氟氯乙烯PTFE
4	阀盖	装饰管SS316
5	阀体	不锈钢管CF8M
6	阀杆	304不绣钢SS316
7	止推垫圈	聚四氟丁二烯PTFE
8	骨料	聚四氟氯乙烯PTFE
9	塑料填料旋盖螺母	装饰管SS304
10	垫圈	不锈钢材质SS304
11	阀杆螺母	不銹钢SS304
12	手柄套	塑料制品
13	手柄	不锈钢装饰管SS304

三、Q11F一片式球阀主要尺寸：



SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	56.5	60	72	78	85	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127

四、Q11F一片式球阀订货说明：



 1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。


Q11F一个式三通球阀购货反映： 1.阀体材料做;2.公称负荷;3.运作平均温度;4.物品口径规格的;5.接触方案;6.可用有机溶剂;
