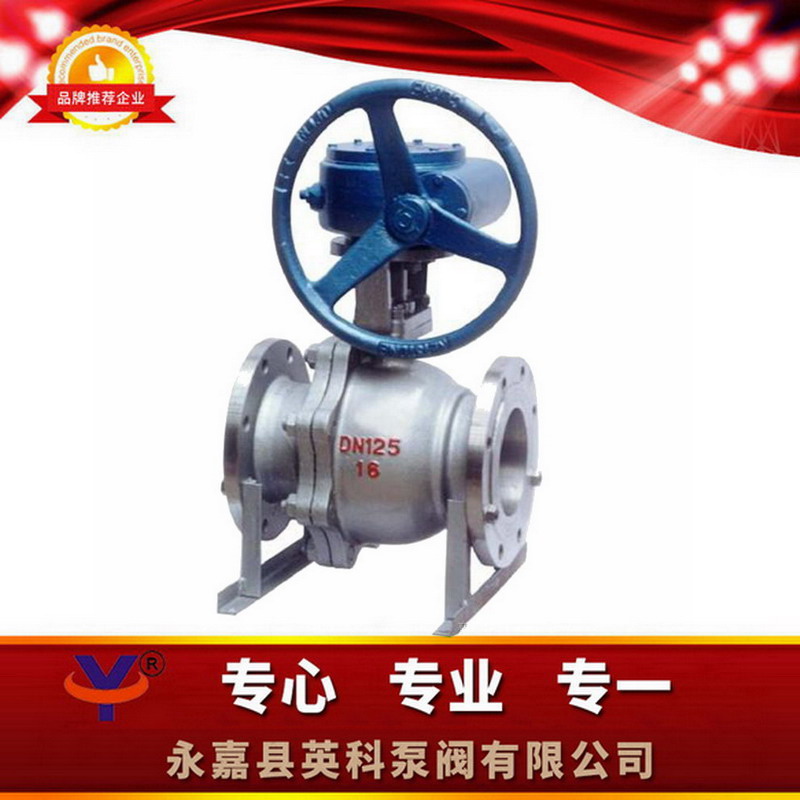

美标固定球阀

型号：
类别：Q347F固定球阀
价格：￥面议
产地：

车辆弹框访问危害：5093 无

分享和交流到：

点击放大

一、Q347F美标固定球阀产品概述：

1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。

二、Q347F美标固定球阀主要用途：

可用做于:化工公司、变压器油、先天气、矿冶、等这个行业及含塑炼氢物质、钙镁离子多、蚀化非常严重的先天气长输供水管道。

三、Q347F美标固定球阀PN1.6 MPa主要连接尺寸及重量：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
半自动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
直流电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
直流电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
手动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
手动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

四、Q347F美标固定球阀PN2.5 MPa主要连接尺寸及重量：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手工	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动三轮	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动三轮	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
油路分配器	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
油路分配器	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

五、Q347F美标固定球阀PN4.0 MPa主要连接尺寸及重量：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	9	13	16	19	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动四轮	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动四轮	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
液压	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
液压	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

六、Q347F美标固定球阀PN6.4 MPa主要连接尺寸及重量：

公称通径 DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	495	597	673	762	826	902	1054	1232	1397
H		114	124	133	159	250	294	445	500	530	660	800	900
清理	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700
电动式	H2	-	-	-	-	554	574	731	771	867	805	979	1085	1148
电动式	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
手动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
手动	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300

七、Q347F美标固定球阀订货说明：

1、①类产产品英文名称称与尺寸②公称直徑③阀体原材料④公称压力值⑤的的使用导电介质⑥连到模式方法⑦的的使用湿度⑧驱动软件模式方法⑨是否是带超大附件尽量公司的为您恰当选择型号。

2、深表歉意个性化需求时请在定货企业产品时署名

3、若已然由构思组织选取的款型规格，按照款型规格会向贵司营销部订制。

4、当运行的形式有点根本或的B体育手机版有点较为复杂时,请您不应展示设计说明。

Q347F规定三通球阀重需要途：符合于:煤化工、是由、具有气、冶金材料、等互联网行业及含塑炼氢有机溶剂、残渣多、腐烛较为严重的的具有气长输地埋管。
