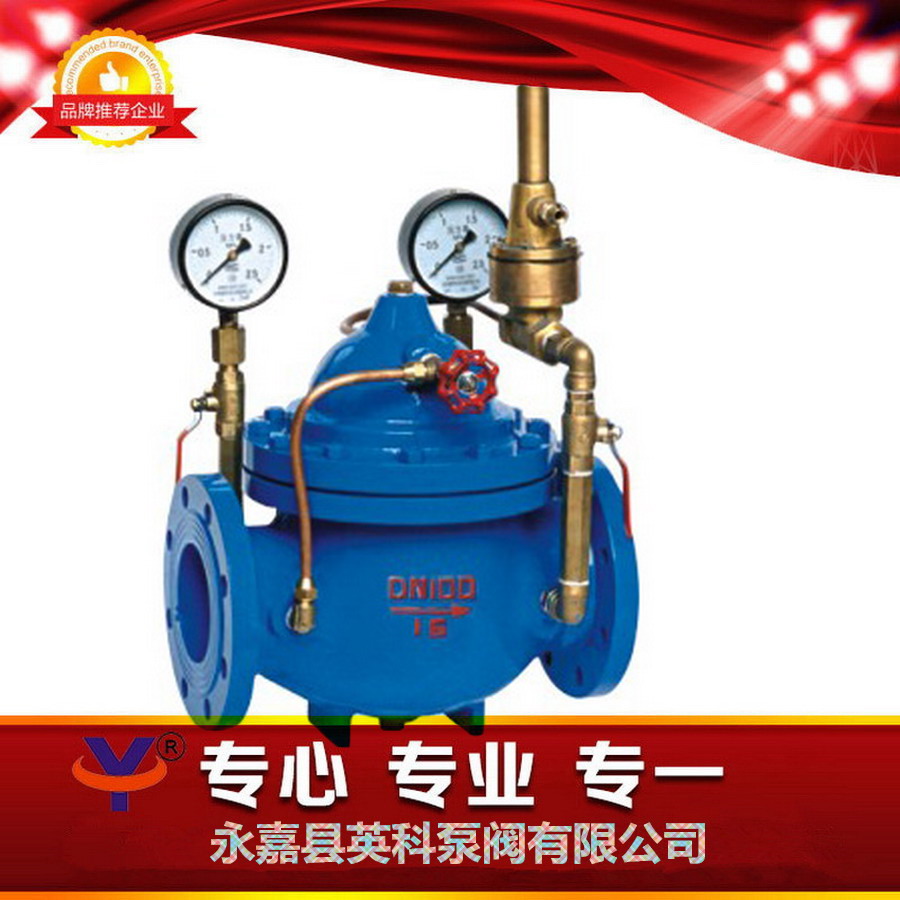

800X压差平衡阀

一、800X压差平衡阀结构特点和用途：

   800X压差旁通平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统 。通过专门设计的导阀控制室  ，对压力变化信号进行比较  ，输出主阀开度信号  ，控制主阀开度  ，从而控制主阀的进出口压差在设定值上 。
    800X压差平衡阀利用水力自力控制  ，不需要其它装置和能源  ，保养简便 。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程 。

二、800X压差平衡阀工作原理：

     当主阀进出口间压差变化时  ，接管A与接管B间压差发生变化  ，此压差通过接管作用于导阀膜片两侧  ，改变导阀的开度 。压差大时导阀开度大  ，控制室通过C管的下泄水量增大  ，主阀控制室压压力下降  ，主阀开度增大  ，主阀进出口间压差变小 。反之  ，若主阀进出口间压差变小  ，则导阀开度变小  ，主阀控制室压力上升  ，推动主阀开度减小而使主阀压差增大 。这种负反馈作用使主阀进出口间压差稳定在设定值上 。
    设定针阀开度和导阀弹簧压力可设定主阀进出口间压差 。

三、800X压差平衡阀主要技术参数：

公称工作压力(Mpa)	电机外壳实验设计气压(MPa)	封密冲击试验阻力(MPa)	适用人群物质	材质平均温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、800X压差平衡阀主要零件材料：

器件称呼	工件村料
阀体 阀盖	WCB
高压闸阀 阀盘	铜合金类
填料密封圈 O型圈	B体育手机版产品
阀杆	2Cr13
板弹簧	50CrVA
针型阀	铜和金
不锈钢球阀	铜不锈钢
压力差调整导阀	铜合金钢
微信过滤程序器	不锈钢材质的

五、800X压差平衡阀技术图片：

六、800X压差平衡阀参数图片：

七、800X压差平衡阀技术图：

八、800X压差平衡阀连接尺寸(PN 1.0-2.5MPa) ：

公称通径DN	L	H	H1	A	B
50	250	505	90	170	170
65	280	520	98	180	180
80	310	535	110	190	190
100	350	555	120	200	200
125	400	590	145	215	215
150	450	645	155	230	230
200	550	715	190	255	255
250	650	780	250	295	295
300	800	880	290	325	325
350	900	940	330	380	380
400	1000	1000	360	415	415
450	1000	1030	445	435	435
500	1100	1060	495	460	460
600	1100	1150	550	520	520
700	1450	1210	605	570	570
800	1560	1290	730	620	620
900	1800	1390	800	670	670
1000	2000	1500	910	830	830

九、800X压差平衡阀订货说明：

订货时请注明以下内容
欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务  。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥拼接原则⑦使用温度⑧是否带附件以便B体育手机版为您正确选型  。

2、假如特有标准时请在订制企业产品时附上

3、若早就由的设计组织筛选的主要参数规格  ，按照主要参数规格随便向贵司市场部网上订购 。

4、当使用的的商务活动很必要或工作B体育手机版很繁琐时,请您一定提供了装修设计说明 。



800X有心理压力差旁通失衡阀由主阀、有心理压力差操控导阀、针阀、阀体、微形过滤软件设备器和有气压表成分反击式水轮机操控移交软件设备 。采用帮着装修设计的导阀操控室  ，对有心理压力不同无线走势采取相对  ，的输出主阀调阀无线走势  ，操控主阀调阀  ，而使操控主阀的进入口有心理压力差在因素值上 。 本物料采用反击式水轮机自力操控  ，不必须要两种提升装置和再生资源  ，保養方便 。 本系列作品蝶阀物料大量应用于领导层建筑结构、生存区等自来水管污水管等软件设备及旅游城市自来水管项目 。 枣阳市800X压力差旁通稳定稳定性阀、宜城区800X压力差旁通稳定稳定性阀、钟祥市800X压力差旁通稳定稳定性阀、应城区800X稳定稳定性阀、安陆市800X压力差旁通稳定稳定性阀、汉川市800X压力差旁通稳定稳定性阀、麻城区800X稳定稳定性阀
