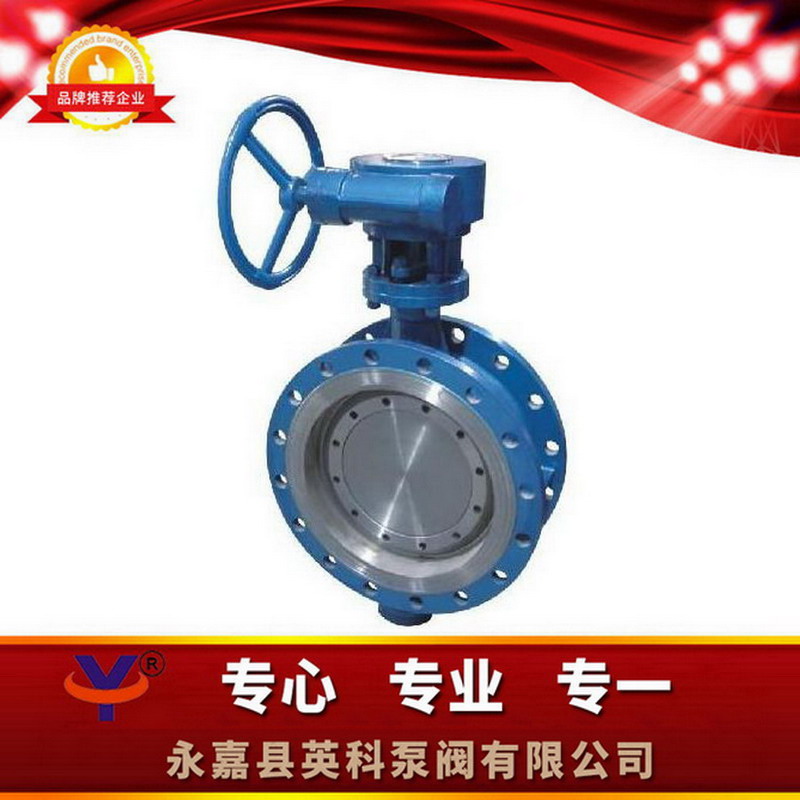

D343W不锈钢蝶阀

型号：
类别：D343W不锈钢蝶阀
价格：￥面议
产地：

产品设备超链接阅览每一次：4598 无

分享视频到：

点击放大

一、D343W不锈钢蝶阀产品概述：

我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、D343W不锈钢蝶阀特点：

1、本阀用到三扁心抽真空成分，阀球与蝶板基本上无磨坏，极具越观越紧的抽真空技能。 2、封密圈采用不锈不锈钢304钢板网作，存在金属制硬封密和延展能力封密的反向缺点有哪些，不管是在高低温和温度高的现象下，均存在优秀的封密动用性能，存在耐氧化,动用蓄电量长等特性。 3、碟板密封性面主要采用堆焊钴基硬塑合金材料，密封性面耐磨橡胶损，应用时间长． 4、大规格尺寸蝶板所采用绗架的结构，抗压强度高，过流体积大，流阻小。 5、本阀更具双轨封好工作，进行组装时没有导电介质排入的上限，也没有前景角度的决定，可在每朝向进行组装。 6、能够装置可多卡位（转动90°或180°）装置，更方便用户的选择。

三、D343W不锈钢蝶阀连接尺寸：

公称通经(DN)	重点宽度			法兰盘尺寸大小和螺柱产品规格
	重点宽度			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

四、D343W不锈钢蝶阀订货说明：

1、①产品名称与型号②公称直径③成品面料④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动程序模式（手动式、气动系统、电动伸缩）⑨是否带附件以便B体育手机版的为您正确选型。

2、假如有特种标准要求时请在预购新产品时附上欢迎您访问B体育手机版的网站

3、若开始由设置公司选出的参数，请输入参数随时向贵公司卖出部订制。

4、当便用的场景十分的根本或大B体育手机版非常复杂性时,请您一定带来了方案图。

D343W铝合金伐门是属于我厂扶植能欧洲先进的技术应用的基本知识上，用到五金机械的J形韧性封密圈和三剪力距小高等级金属件硬封密设备构造，被广泛的适用于媒介室温≤425℃的治金、电力设备、中国石油化学机械、各类通风空调工程管和市政施工施工等工业园途径上，作调高手机流量和载断像流体一样的利用。该阀用到三剪力距设备构造，高压闸阀与碟板封密面均用到与众不同坚硬程度和铝合金制作方法，有较好的耐蚀性性，的利用使用年限长，本阀军邮双线封密基本功能，产品的贴合部委GB/T13927-92伐门压力值试验检测标准的。
