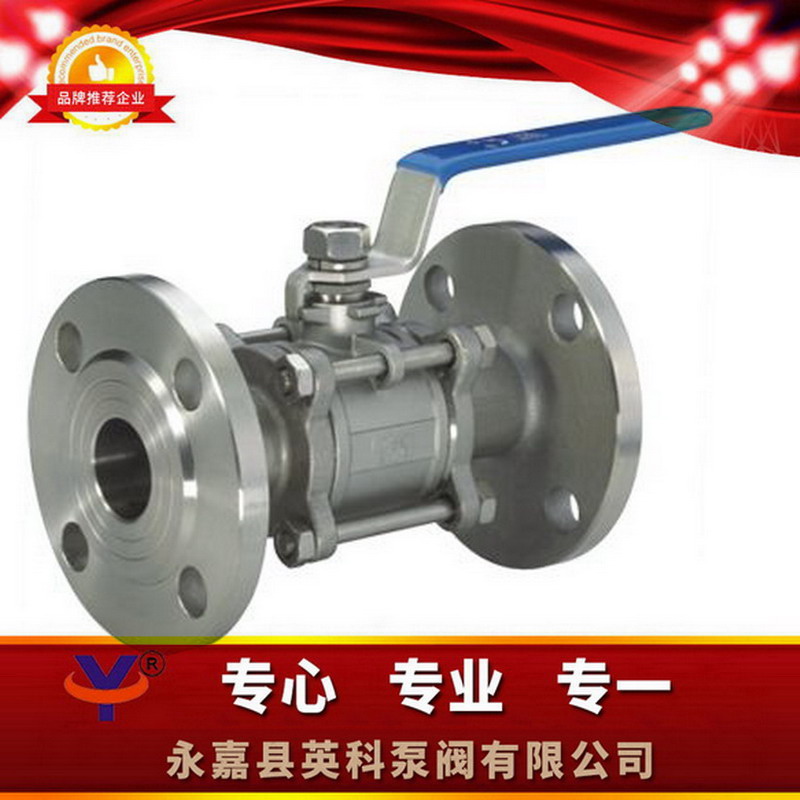

Q41M不锈钢高温球阀

型号：
类别：Q41M不锈钢高温球阀
价格：￥面议
产地：

商品鼠标单击阅览频率：3500 无

共享到：

点击放大

一、Q41M不锈钢高温球阀概述：
　　本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“英络克”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃

二、Q41M不锈钢高温球阀性能参数:

型号查询	公称学习压力 (MPa)	承载力试验检测负压 (MPa)	封闭可靠性试验压 (MPa)	适用于摄氏度 (℃)	应用材质
Q41M/F-16P	1.6	2.4	1.8	-28～+300 (M/F)	导热性油、水、蒸汽发生器、混合气体、莱宝真空泵油、硝酸钠类结垢性材质、乙酸类结垢性材质
Q41M/F-16P	2.5	3.8	2.8	-28～+350 (PPN)	导热性油、水、蒸汽发生器、混合气体、莱宝真空泵油、硝酸钠类结垢性材质、乙酸类结垢性材质

三、Q41M不锈钢高温球阀零部件材料：

序列号	零机件名号	村料
1	阀体	球墨铁质、探索钢、铸冷库保温隔热板的表层
2	封严圈	(M/F)高密度度耐腐蚀碳结石墨≤300℃ (PPN)对莅聚苯、的温度≤350℃
3	球	304不绣钢
4	活性炭过滤器	聚四氟乙稀
5	骨料阀盖	QT450－10球墨球铁
6	阀杆	炭素钢、铬不锈钢304
7	手柄	合金钢

四、Q41M不锈钢高温球阀连接尺寸：

型号查询	公称通径	外形尺寸mm
型号查询	公称通径	L	D	D1	D2	b-d	Z-Φd	H	D0
Q41M/F-16P	15	130	95	65	45	14-2	4-14	105, ,	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	16-2	4-18	145	160
	40	200	145	110	85	16-3	4-18	155	250
	50	230	160	125	100	18-3	4-18	175	300
	65	290	180	145	120	18-3	4-18	195	300
	80	310	195	160	135	20-3	8-18	225	320
	100	350	215	180	155	20-3	8-18	255	320
	125	400	245	210	185	20-3	8-18	285	400
	150	480	280	240	210	24-3	8-23	295	400
	200	600	335	295	265	30-3	12-23	330	450
Q41M/F-25P	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	120	22-3	8-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	230	190	160	24-3	8-23	255	320
	125	400	270	220	188	28-3	8-25	285	400
	150	480	300	250	218	30-3	8-25	295	400
	200	600	360	310	278	34-3	12-25	330	450

五、Q41M不锈钢高温球阀订货说明：

1、①产品名称与型号②公称直径③物料原材料④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱使的方式（一键、气动式、直流电动）⑨是否带附件以便B体育手机版的为您正确选型。

2、知悉比较特殊需要时请在预定产品设备时盖章

3、若已然由设定工作单位全选的款式，，请按照款式直接的向我公司市场部够买。

4、当运用的领域极为首要或场景更错综复杂时,请您做到提供了来设计效果图。

Q41M不锈钢材料耐温、耐热天气三通闸阀兼备性能方面安稳、良好的密封性靠得住、振动力小、按钮开关轻便、耐耐温、耐热天气、高耐磨、丁晴、耐结垢、用运行长寿命等好处，“英络克”牌耐温、耐热天气三通闸阀与截至阀、液压泵泵阀、废气排放阀，形式长相一致，扩张了三通闸阀用面积，丰富用做国际石油、化工类、硅橡胶、造纸工业、药业等该行业，可带替截至阀、液压泵泵阀、怏速废气排放阀。适宜材质：水、水汽、导电油等酸类，用温湿度：≤350℃
