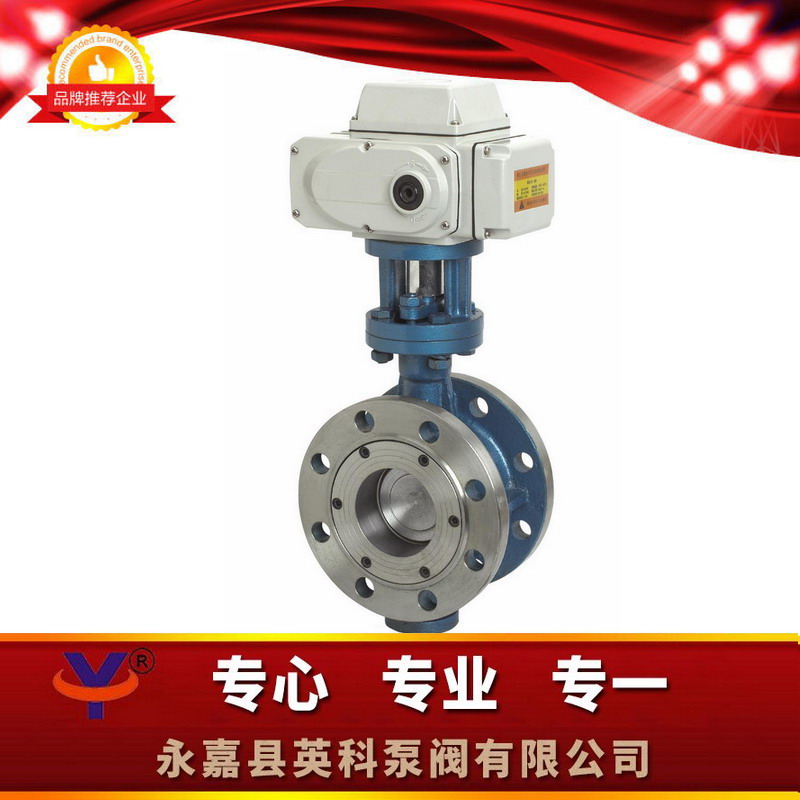

D943H硬密封电动蝶阀

一、D943H硬密封电动蝶阀产品概述：

我厂人才引进才可以国内先进集体技术应用的知识基础上  ，用到精密仪器的J形活力封闭圈和三弯矩高的层次轻金属硬封闭设计类型  ，被大量代替媒介水温≤425℃的治金 、电缆、煤层气蓝翔塑业有限公司所生产的、或是给排水专业障碍和市政工程建成等工农业管道铺设上  ，作转换精准流量和载断流体动力安全适用 。该阀用到三弯矩设计类型  ，电动阀门法兰与碟板封闭面均用到有所不同硬性和不銹钢质作  ，具备有稳定的耐结垢性  ，安全适用保修期长  ，本阀军邮双重封闭实用功能  ，新产品具备发展中国家GB/T13927-92电动阀门负荷可靠性试验标准规定 。

二、D943H硬密封电动蝶阀特点：

1、本阀用三偏心轮封密架构  ，阀块与蝶板近乎无偏磨  ，还具有越观越紧的封密功能键 。 2、胶封圈的使用不锈铝合金作  ，具备着不锈钢硬胶封和优质的配置胶封的多重特征  ，无论是在常温和高的温度的条件下  ，均具备着优良率的胶封性能方面,具备着耐蚀化,的使用保修期长等特征 。 3、碟板密闭面通过堆焊钴基硬塑合金材料  ，密闭面抗刮损  ，动用使用年限长． 4、大尺寸蝶板选取绗架形式  ，硬度高  ，过流适用面积大  ，流阻小 。 5、本阀兼具横向密封性能功能模块  ，装有时不易媒质流入的规定  ，也不会易室内空间所在位置的反应  ，可在不管什么朝向装有 。 6、驱动下载提升装置能否多治具（电动机90°或180°）按装  ，尽可能使业主用 。

三、D943H硬密封电动蝶阀技术图片：

四、D943H硬密封电动蝶阀主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、D943H硬密封电动蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

六、D943H硬密封电动蝶阀采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

七、D943H硬密封电动蝶阀主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(单位:mm)

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

八、D943H硬密封电动蝶阀订货说明：



有品质保证才有市扬,有增强才有进步奖,小编诚心诚意的应对每个潜在客户,叫B体育手机版都称得上您们好的业务好伙伴：



备货温馨提醒

1、①好产产品品牌称与参数②公称直徑③阀体面料④公称压力值⑤安全实用媒介⑥接手段⑦安全实用温⑧驱程手段⑨封严组织形式⑩可不可以带附属品这样可以小编的为您正确性电机选型 。

2、知悉特殊性需要时请在购买厂品时盖章

3、若就已由制定政府部门选中的具体型号查询  ，请选择具体型号查询可以直接向捷晨消售部采购 。

4、当安全使用的场所无比至关重要或情况是比较僵化时,请您尽量用一些提供了开发图 。
