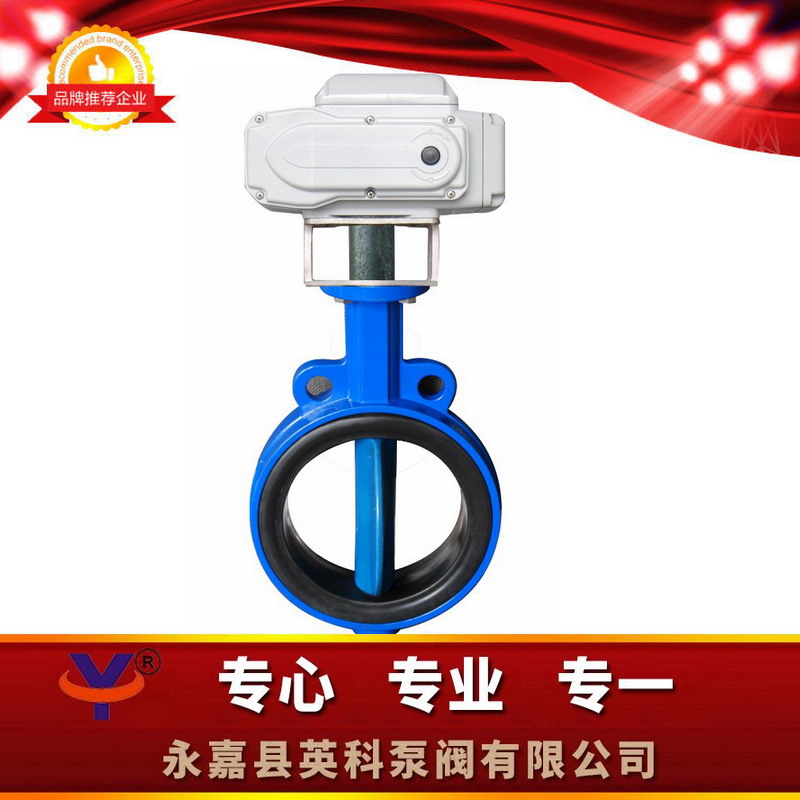

D971X对夹式电动软密封蝶阀

一、D971X对夹式电动软密封蝶阀产品概述：

我公司研制的软密封中线对夹式蝶阀  ，双偏心法兰式蝶阀结构紧凑  ，90°回转开关轻松  ，密封可靠  ，使用寿命长  ，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中  ，作为调节和截止使用 。

二、D971X对夹式电动软密封蝶阀特点：

1、本阀用双偏心距组成  ，兼备越关越紧的封好工作  ，封好效能可信 。 2、封密副材料所采用冷库保温隔热板的表层和B体育手机版耐水胶连接  ，用蓄电量长 。 3、天然橡胶良好的密封性圈就就能够处于阀体上  ，也就能够处于蝶板上  ，可用于有差异优势特点的有机溶剂  ，供使用者选用 。 4、蝶板用于方框结构设计  ，构造高  ，过流占地大  ，流阻小 。 5、总布局烤漆板、能有效地地以防生锈腐蚀现象且只要是变更密闭隔绝高压闸阀密闭隔绝物料  ，就可食用于有所不同物质 。 6、本阀体现了双边封口功效  ，装置时没有有机溶剂走向的有效控制  ，也没有区域具体位置的直接影响  ，可在任何人大方向装置 。 7、本阀设备构造特别  ，使用迟钝  ，杠杆原理  ，便 。

三、D971X对夹式电动软密封蝶阀技术图片：

四、D971X对夹式电动软密封蝶阀主要结束参数：

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	B体育手机版橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、D971X对夹式电动软密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	B体育手机版耐油橡胶
填料	柔性石墨

六、D971X对夹式电动软密封蝶阀执行标准：

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

七、D971X对夹式电动软密封蝶阀密封材料:



八、D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸：

　　　　　　　　　　　　　　　　　　　　　　　　　 单位：mm



DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48

九、D971X对夹式电动软密封蝶阀订货说明：

进货事项

1、①成产品公司名称称与面料②公称直径约③阀体面料④公称压差⑤食用物料⑥连接方法方法⑦食用温度因素⑧安装驱动方法⑨密封性方法⑩什么情况下带零件方能各位的为您对的调试 。

2、假如特殊性耍求时请在预订厂品时一式两份

3、若己经由设计制作标准选着的主要参数  ，请选择主要参数之间向捷晨售销部采购  。

4、当采用的场景极其根本或生态B体育手机版较为复杂化时,请您不应供给构思图 。



D971X对夹式电动式软封闭球阀作用1、本阀按照双偏心距构造设计类型  ，兼有越关越紧的封闭功效性  ，封闭优势特点稳定 。 2、封闭副素材的选择用不锈钢板和B体育手机版丁晴塑胶连接  ，用动用期限长 。 3、塑胶封闭圈需要了是在阀体上  ，也需要是在蝶板上  ，可应用与众不一样的作用的媒介  ，供用户组的选择 。 4、蝶板按照框架图构造设计类型  ，抗弯强度高  ，过流占地面大  ，流阻小 。 5、整体性烤漆工艺、能行之有效地必免生锈腐蚀现象且需要撤换封闭高压闸阀封闭素材  ，就可用于与众不一样的媒介 。 6、本阀兼有双边封闭功效性  ，连接时未受媒介排入的设定  ，也未受个人空间地段的引响  ，可在随便大方向连接 。 7、本阀构造设计类型独特性  ，实际操作灵便  ，省心  ，非常方便 。 承德市D971X对夹式電動式三轮式伸缩三轮软封闭電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门、沧州市D971X電動式三轮式伸缩三轮软封闭電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门、涿州市市D971X对夹式電動式三轮式伸缩三轮软封闭電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门、衡水市D971X電動式三轮式伸缩三轮電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门、D971X对夹式電動式三轮式伸缩三轮软封闭電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门全新价格.永嘉B体育手机版D971X对夹式電動式三轮式伸缩三轮软封闭電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门分娩设备厂家.包头市市D971X对夹式電動式三轮式伸缩三轮软封闭電動式三轮式伸缩電動式三轮式電動式三轮電動式阀门
