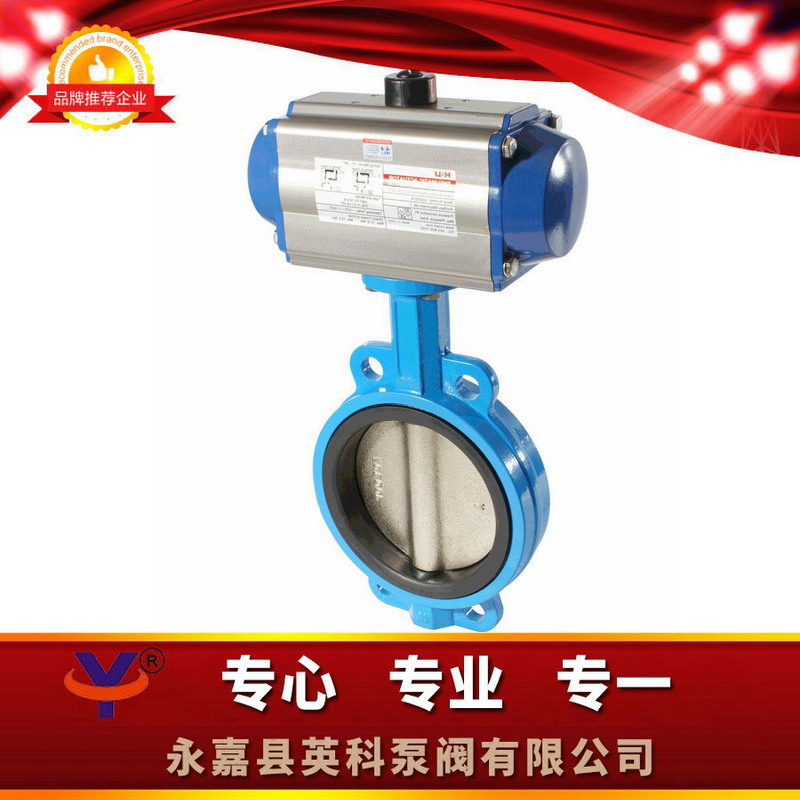

D671X对夹式气动软密封蝶阀

一、D671X对夹式气动软密封蝶阀产品概述：

    我品牌研发的软隔绝中心线对夹式碟阀  ，双反力碟阀法兰式碟阀成分紧凑型suv  ，90°转动控制开关枯燥  ，隔绝可靠的  ，操作平均运用期长  ，被广泛性用以净水厂、导热油、矿业厂、造纸技术、矿业、食品等装置供排污中  ，成为调整和截止日期操作 。
1、本阀采用双偏心结构  ，具有越关越紧的密封功能  ，密封性能可靠 。二、D671X对夹式气动软密封蝶阀特点：

2、密封带副物料运用不锈钢板和B体育手机版丁晴硅橡胶联接  ，便用壽命长 。 3、聚氨酯封密圈如要处在阀体上  ，也是可以处在蝶板上  ，可实用差异结构特征的媒质  ，供用户名决定 。 4、蝶板用架构类型结构类型  ，比强度高  ，过流使用面积大  ，流阻小 。 5、整体风格烤漆门板、能更好地放到腐蚀且只换成抽真空阀球抽真空涂料  ，就可食用于各个物料 。 6、本阀具备着双项封好实用功能  ，装配时不受到物料流入的设定  ，也是受到B体育手机版定位的影响到  ，可在一点方法装配 。 7、本阀构成独有  ，使用迟钝  ，省时省力  ，非常方便 。

三、D671X对夹式气动软密封蝶阀技术图片：

四、D671X对夹式气动软密封蝶阀主要结束参数：

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	B体育手机版橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、D671X对夹式气动软密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	B体育手机版耐油橡胶
填料	柔性石墨

六、D671X对夹式气动软密封蝶阀执行标准：

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92



七、D671X对夹式气动软密封蝶阀密封材料:



八、D671X-6/10/16对夹式气动软密封蝶阀主要外形连接尺寸： 　　　　　　　　　　　　　　　　　　　　　　　　　 单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	8-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	350	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	38-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

九、D671X对夹式气动软密封蝶阀订货说明：

订购流程

1、①软件英文名称与的材料②公称长度③阀体的材料④公称有压力⑤用导电介质⑥连接办法办法⑦用室内温度⑧推动办法⑨良好的密封性风格⑩会不带抄送以供B体育手机版都的为您合适选择 。

2、如果发现特色请求时请在采购商品时填写

3、若已是由规划部门选中的参数  ，按参数单独向针对推销部预订 。

4、当的使用的地方相当最重要或氛围较更复杂时,请您以免提供数据制作图 。



精益求精, 信誉为本,您的需求,是B体育手机版的力求,B体育手机版泵阀与您携手共创美好未来；
超过信息既供你司可以参考  ，有哪些问题请办公电话保持联系我的工作技术人员  ，謝謝！
