D341X法兰式软密封蝶阀

一、D341X法兰式软密封蝶阀产品概述:

1、设计新颖、合理  ，结构独特  ，重量轻  ，启闭迅速 。
2、操力矩小  ，操作方便  ，省力灵巧 。
3、可以任何位置安装、维修方便 。
4、密封件可以更换  ，密封性能可靠达到双向密封零泄漏 。
5、密封材料耐老化、耐腐蚀  ，使用寿命长等特点 。

二、D341X法兰式软密封蝶阀采用标准:



制造厂标准化	GB/T12238-1989；lS0 10631-1994；BS EN593-1998
活套法兰标	GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
结构的长短细则	GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
抽样检查规则	GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986

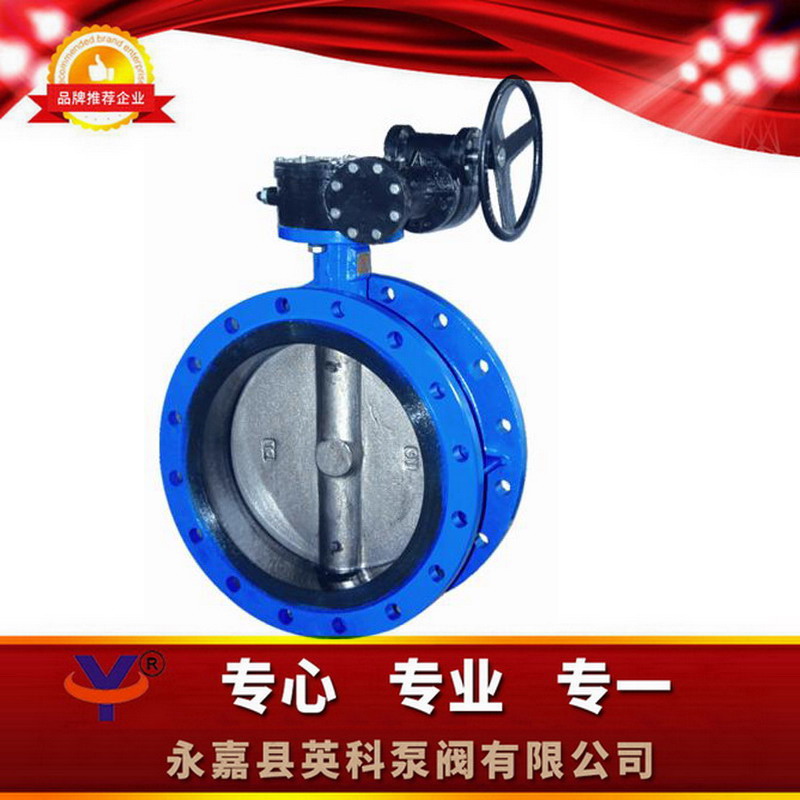

三、D341X法兰式软密封蝶阀技术图片：

四、D341X法兰式软密封蝶阀主要技术参数：

公称通径	DNmm	50～2000
公称负担	PNMPa	0.6	1.O	1.6
检测负荷 PsMPa	承载力耐压试验	0.9	1.5	2.4
	封闭实验室检测	O.66	1.1	1.76
适用人群媒介	B体育手机版、水、污水储存、水汽、燃气、成品油等
win7驱动手段	手工、B体育手机版传送系统、气传送系统、电传送系统

五、D341X法兰式软密封蝶阀主要零件的材料：

配件上的各称	用料
阀体	球墨大理石平、铸钢、铝合金钢、铝合金
蝶板	灰球铁、球墨铸钢、铸钢、不锈钢装饰管吗及特定用料
胶封圈	各类塑料、聚四氟氯乙烯
阀杆	2Cr13、冷库保温隔热板的表层
弹性填料	0型圈、刚性石墨

六、D341X法兰式软密封蝶阀密封材料：

材料种类	氯丁胶	B体育手机版硅橡胶	乙丙再生胶	聚四氟氯乙烯	硅产品	氟产品
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐非常高温湿度	82℃	93℃	150℃	232℃	250℃	204℃
耐评均体温	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
常用运行体温	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

七、D341X法兰式软密封蝶阀连接尺寸：

通径		核心外形尺寸			0.25MPa～0.6MPa			1.0MPa			1.6MPa
mm	inch	L	H	H1	D	D1	Z-φd	D	D1	Z-φd	D	D1	Z-φd
80	3	114	115	235	185	150	418	195	160	4-18	195	160	8-18
100	4	127	120	240	205	170	4-18	215	180	8-18	215	180	8-18
125	5	140	130	270	235	200	8-18	245	210	8-18	245	210	8-18
150	6	140	150	300	260	225	8-18	280	240	8-23	280	240	8-23
200	8	152	180	300	315	280	8-18	335	295	8-23	335	295	12-23
250	10	250	220	400	370	335	12-18	390	350	12-23	405	355	12-25
300	12	270	250	410	435	95	12-23	440	400	12-23	460	410	12-25
350	14	290	270	460	485	445	12-23	500	460	16-23	520	470	16-25
400	16	310	290	510	435	495	16-23	565	515	16-25	585	525	16-30
450	18	330	320	560	500	550	20-23	615	565	20-25	640	585	20-30
500	20	350	360	590	640	600	20-23	670	620	20-25	705	650	20-34
600	24	390	390	660	755	705	20-25	780	725	20-30	840	770	20-41
700	28	430	460	780	860	810	24-25	895	840	24-30	910	840	24-41
800	32	470	530	850	975	920	24-30	1010	950	24-34	1020	950	24-41
900	36	510	570	920	1075	1020	24-30	1110	1050	28-34	1120	1050	28-41
1000	40	550	630	990	1175	1120	28-30	1220	1160	28-34	1255	1170	28-48
1200	48	630	750	1115	1400	1340	32-34	1450	1380	32-41	1485	1390	32-54
					1375	1320	32-30
1400	56	710	850	1228	1620	1560	36-34	1675	1590	36-48
					1575	1520	36-40
1600	64	790	990	1340	1820	1760	40-34	1915	1820	40-54
					1785	1730	40-30
1800	72	870	110	1570	2045	1970	44-41	2115	2020	44-54
					1985	1930	44-30
2000	80	950	1170	1680	2265	2180	48-48	2325	2230	46-54
					2185	2130	48-30

八、D341X法兰式软密封蝶阀订货说明：

定货注意事项

1、①成产品名号称与款型②公称外径③阀体材质原料④公称负压⑤采用有机溶剂⑥连入原则⑦采用温暖⑧推动原则⑨密封隔绝方式⑩是带辅助件便于企业的为您正确合理挑选 。

2、如无特殊性要时请在订货服务时盖章

3、若开始由设计方案标准选出的款式  ，  ，请按照款式随便向我公司消售部下单 。

4、当采用的时候相当极为重要或自然B体育手机版比较为复杂时,请您以便作为设定图  。

精益求精, 信誉为本,您的需求,是B体育手机版的力求,B体育手机版泵阀与您携手共创美好未来；
综上所述材质既供贵公司选取  ，有那些状况请点话找话题自己岗位技术人员  ，感谢你！


D341X活套法兰式软密封碟阀使在B体育手机版温度≤120℃  ，公称学习压力≤16MPa的食品原料、医疗机械、化学工业、国际石油、电力工程、；台金、城建、轻纺、造纸业等给排污、有毒气体输送管道做出的调节热度和截流导电介质的帮助 。 毕节市D341X软封严阀门、兴义市D341X碟阀卡箍盘式软封严阀门、都匀市市D341X软封严阀门、B体育手机版D341X碟阀卡箍盘式软封严阀门.D341X软封严阀门厂商售价.都匀市D341X碟阀卡箍盘式软封严阀门
