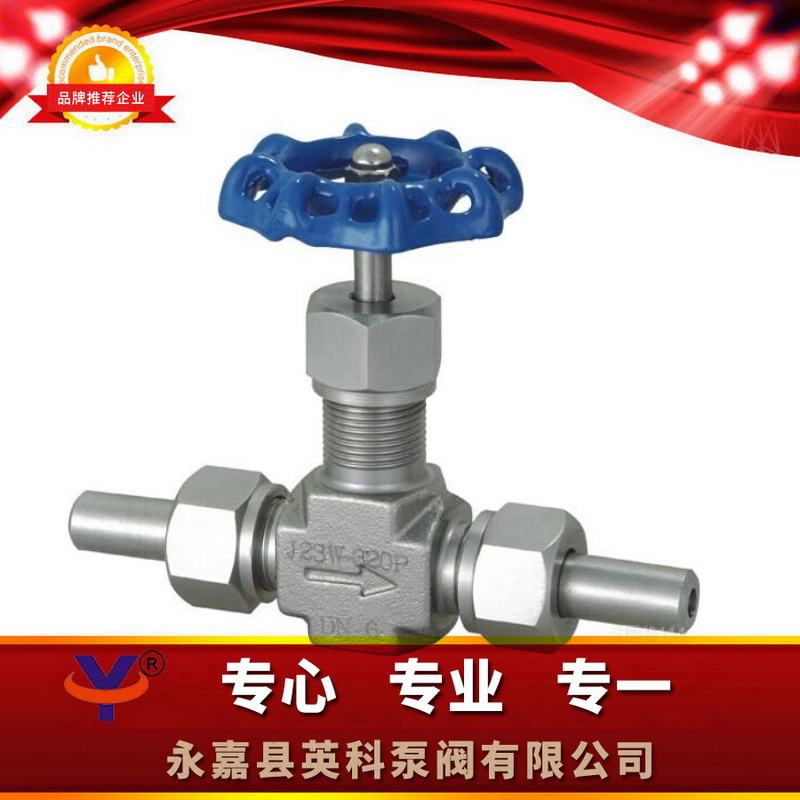

J23W外螺纹针阀
- 型 号：
- 类 别：J23W外螺纹针阀
- 价 格：￥面议
- 产 地：
商品打开预览时长：5047
无
点击放大一、J23W外螺纹针阀主要零件材料：
| 零部件命名 | 阀杆、阀盖 | 阀杆、阀瓣 | 规整填料 |
| J23W-16P | 铬镍不锈钢板 | 铬镍304不绣钢 | 聚四氟乙稀、槽式石墨 |
| J23W-40、J23W-160 | 特色碳钢板 | 铬不锈钢板 |
二、J23W外螺纹针阀主要性能规范：
| 具体型号 | 公称压力差（MPa） | 经过多次实验发现负担PS（MPa） | 工作任务压差（MPa） | 作业室内温度（℃） | 适宜物质 | ||
| 罩壳 | 密封带（液） | 密封胶（气） | |||||
| J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化煤炭气煤炭气水、莱宝真空泵油等 |
| J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
三、J23W外螺纹针阀主要外形及连接尺寸：
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
|
J23W/H-1
|
DN6
|
M20*1.5
|
ø14
|
66
|
140
|
96
|
63
|
|
J23W/H-2
|
DN10
|
M24*1.5
|
ø18
|
78
|
160
|
115
|
78
|
|
J23W/H-3
|
DN15
|
M30*2
|
ø22
|
94
|
180
|
122
|
100
|
|
J23W/H-4
|
DN20
|
M36*2
|
ø28
|
108
|
220
|
156
|
110
|
|
J23W/H-5
|
DN25
|
M39*2
|
ø33
|
110
|
230
|
170
|
140
|
四、J23W外螺纹针阀技术图片：
五、J23W外螺纹针阀订货说明：
1、①产品名称与型号②公称直径③设备压为④好产品板材⑤使用介质⑥软件温差⑦是否是带有附件以便让B体育手机版的为您正确的电磁阀选型 。
2、予以特殊的规定时请在够买护肤品时署名 。
3、若都已经 由制定方指定的材质 ， ，请按照材质随时向公司卖出部定货 。
4、当动用的场所 ，非常的非常重要或的B体育手机版较为很复杂时,请您应当提拱的图纸设计 。
J23W外螺纹针阀大部分工件建材： 工件名字大全：J23W-16P、J23W-40、J23W-160 阀杆、阀盖： 铬镍铝合金304材质、良好碳素钢 阀杆、阀瓣： 铬镍铝合金304材质、铬铝合金304材质 填充料：聚四氟乙稀、主动石墨
