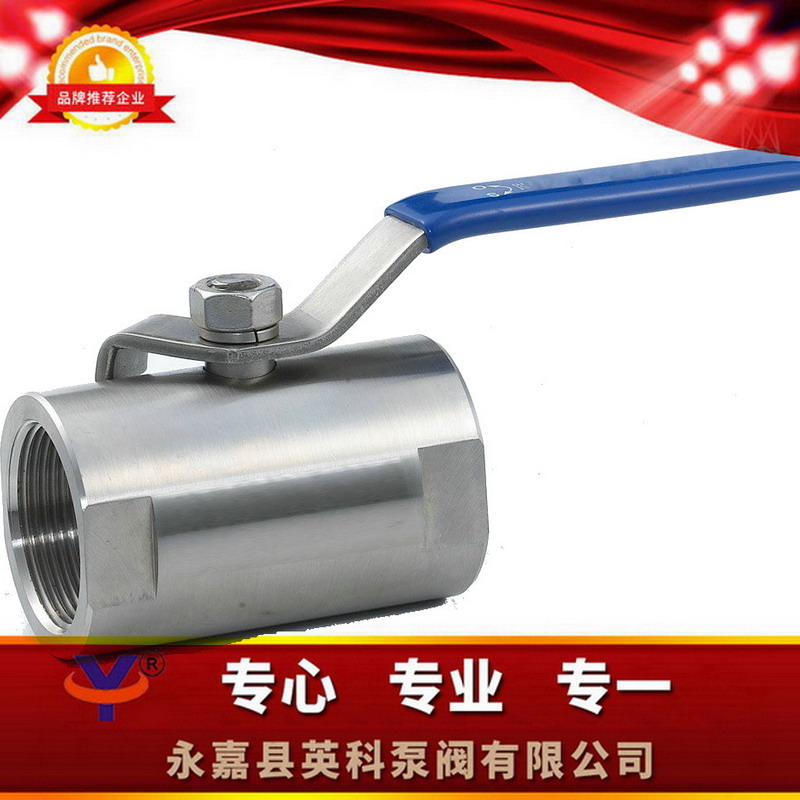

Q11F内螺纹球阀

一、Q11F内螺纹球阀产品特点：
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式 。阀体铸造采用台湾引进的先进工艺  ，结构合理、造型美观 。阀座采用弹性密封结构  ，密封可靠  ，启闭轻松 。 阀杆采用有倒密封的下装式结构  ，阀腔异常升压时  ，阀杆不会被冲出 。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置 。可设置90°开关定位机构  ，根据需要加锁以防止误操作  ，驱动方式:手动、电动、气动

三、Q11F内螺纹球阀技术图片：



四、Q11F内螺纹球阀主要零件材料：



数字序号NO.	组件名字	的材料
		铝合金	碳钢板
1	阀体	304不锈钢CF8M	高碳钢WCB
2	球体	不锈钢材质的SS316	装饰管SS304
3	密封胶圈	聚四氟丁二烯PTFE	聚四氟乙稀PTFE
4	密封盖垫	聚四氟丁二烯PTFE	聚四氟丁二烯PTFE
5	阀盖	不锈钢装饰管吗CF8M	碳素钢WCB
6	阀杆	不锈钢304SS316	不锈钢材质的SS304
7	止推垫圈	聚四氟氯乙烯PTFE	聚四氟丁二烯PTFE
8	悬浮填料	聚四氟乙稀PTFE	聚四氟氯乙烯PTFE
9	生物填料旋盖螺母	304不绣钢SS304	不锈钢装饰管SS304
10	手柄	不锈钢管SS304	不锈钢装饰管SS304
11	垫圈	不锈钢材质的SS304	不绣钢SS304
12	阀杆螺母	不锈钢板SS304	不绣钢SS304
13	手柄套	塑料制品	泡沫塑料

五、Q11F内螺纹球阀试验标准：



公称压力	最高使用压力		试验压力（水压）
1.6MPA	120℃以下水、油、瓦斯	饱和蒸汽	阀体	阀座
	1.76MPA	0.6MPA	9.5MPA	7MPA

六、Q11F内螺纹球阀外型与连接尺寸：



Q11F-16P一片式
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	6	10	15	20	25	32	40	50
L	39	44	56.5	58	71	78	83	100
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5
D	5	7	9.2	12.5	16	20	24.5	32
A	70	70	90	90	110	110	140	140

Q11F-16P二片式
INCH	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	15	20	25	32	40	50
L	55	66	77	87	98.5	115
H	47	55	60.5	63.5	78	87
D	15	20	25	32	40	50
A	102	125	143	143	178	178

Q11F-16P三片式
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
DN	6	10	15	20	25	32	40	50	65	80	100
L	39	44	56.5	58	71	78	83	100	162	182	230
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5	128	137	173
D	5	7	9.2	12.5	16	20	24.5	32	65	80	100
A	70	70	90	90	110	110	140	140	247	247	295

七、Q11F内螺纹球阀订货说明：



1、①产品名称与型号②公称直径③物品重压④产品的原料⑤使用介质⑥成品室温⑦有没有带附近尽量B体育手机版公司的为您对调试  。

2、以免特俗想要时请在预订厂品时署名 。

3、若己经由的设计的单位确定的型号规格规格  ，请输入型号规格规格立即向B体育手机版公司业务员部购买 。

4、当应用的在日常生活中更加重要性或生态B体育手机版有点错综复杂时,请您刻意保证的平面设计图 。
