产品展示600X水力电动控制阀
- 型 号:600X
- 类 别:600X水力电动控制阀
- 价 格:¥面议
- 产 地:温州
一、600X水力电动控制阀结构特点和用途:

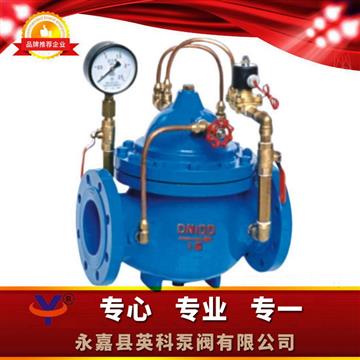

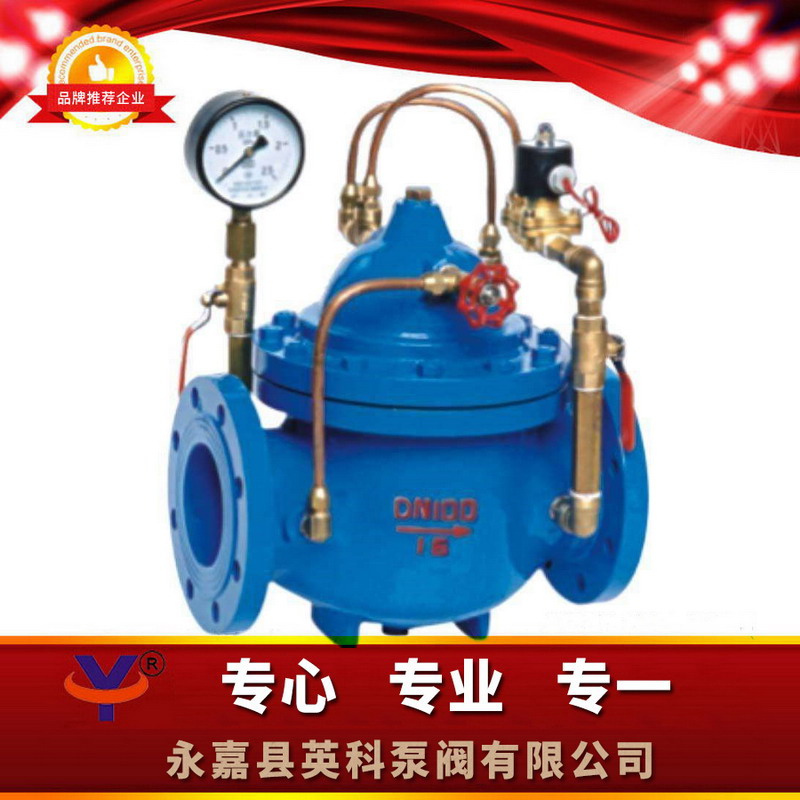

600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统 。通过电磁导阀可以实现对阀门开启和关闭的遥控 。加装附加装置后 ,可控制开启和关闭的速度 。
本产品利用导阀控制阀门的开启和关闭 ,节省能源 。可代替其它阀门大型电动装置 。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程 。
二、600X水力电动控制阀工作原理:
当阀门从进口端给水时 ,水流流过针阀进入主阀控制室 ,当电磁导阀打开时 ,控制室内的水经电磁导阀、球阀流出 。球阀开度大于针阀开度 ,主阀控制室内压力很低 ,主阀处于全开状态 。
当电磁导阀关闭时 ,主阀控制室的水不能流出 ,控制室升压 ,推动膜片关闭主阀 。
三、600X水力电动控制阀主要技术参数:
公称气压(Mpa) | 罩壳可靠性试验有压力(MPa) | 密封带实验室检测工作压力(MPa) | 不适用导电介质 | 媒介热度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
四、600X水力电动控制阀主要零件材料:
机件命名 | 铸件原材料 |
阀体 阀盖 | WCB |
阀块 阀盘 | 铜碳素钢 |
密封圈 O型圈 | B体育手机版胶 |
阀杆 | 2Cr13 |
拉簧 | 50CrVA |
针型阀 | 铜硬质合金 |
闸阀 | 铜镁合金 |
泄压/持压导阀 | 铜镁合金 |
小形油烟净化器器 | 冷库保温隔热板的表层 |
五、600X水力电动控制阀安装尺寸图:
六、600X水力电动控制阀连接尺寸(PN 1.0-2.5MPa)
公称通径DN | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
七、600X水力电动控制阀订货说明:
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥相连接蝶阀法兰标准⑦使用温度⑧特殊视频流量公式⑨是否带附件以便B体育手机版为您正确选型 。
2、以免特别的条件时请在定制类产品时写清
3、若开始由的设计基层单位选用的主要参数 ,请选择主要参数可以直接向B体育手机版销售额部预购 。
4、当动用的公开场合相当重要性或条件更加繁琐时,请您时应带来了设定图 。
