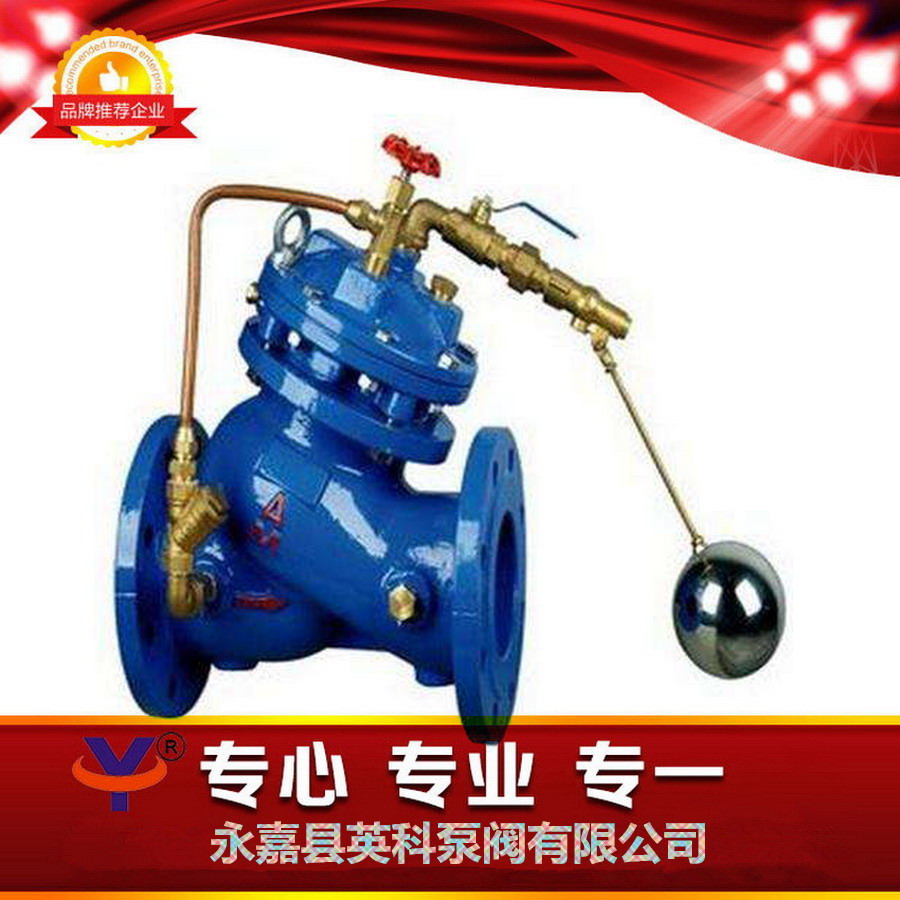

F745X遥控浮球阀

一、F745X遥控浮球阀结构图：

二、F745X遥控浮球阀结构特点：

   本产品由主阀和调节阀及接管系统组成  ，阀体采用直流式阀体  ，主阀控制室为膜片式或活塞式的双控制室结构  ，控制室比一般水力控制阀增加了一个  ，增加了对主阀的控制功能  ，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制  ，实现了一个阀门、一次调节对水泵出口的多功能控制 。
    遥控浮球阀的接管系统采用调节阀控制  ，通过设定调节阀的开度  ，可方便实现需要的各项控制参数  ，如主阀的开启速度、缓闭速度等等  。

三、F745X遥控浮球阀工作原理：

    当水泵起动起后  ，水压作用于主阀阀盘下面和控制室下腔  ，此压力使主阀开启  ，控制室上腔的水经过调节阀B缓缓排到出口端  ，主阀缓缓开启 。设定调节阀的开度可得到合适地主阀开启速度 。
    当水泵停止工作后  ，进口端水压迅速下降  ，在自重、弹簧压力作用下快速关闭大部分开度  ，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭  ，关闭速度减慢形成了缓冲  ，防止压力剧增 。
    设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度 。

四、F745X遥控浮球阀工作特点：

    1、防止水锤效果好  ，将缓开、止回速闭、缓闭等消除水锤的技术一体化  ，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害 。
    2、操作方便  ，无需为阀门另配电控系统  ，阀门随水泵的开启与停止自动并按顺序完成控制功能 。通过设定调节阀开度可得到合适的控制参数 。
    3、阀体采用了全通道、直流式、流线型设计 。水力损失小  ，节能效果好 。

五、F745X遥控浮球阀功能与用途：

    本阀门安装在水泵出口端  ，顺序实现缓慢开启、全开、速闭、缓闭等功能 。
    本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上  ，防止和减弱水泵启闭时管线的水锤水击  ，防止水倒流保护水泵  ，维护管路安全 。

六、F745X遥控浮球阀安装示意图：

七、F745X遥控浮球阀主要技术参数：



公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75



八、F745X遥控浮球阀主要零件材料：



零件及运转情况公司名称	零件图物料
阀体 阀盖	WCB
阀球 阀盘	铜各种合金
封严圈 O型圈	B体育手机版橡胶制品
阀杆	2Cr13
扭簧	50CrVA
针型阀	铜碳素钢
三通球阀	铜铝合金
泄压/持压导阀	铜不锈钢
微信过虑器	不锈钢材质的



九、F745X遥控浮球阀主要外形连接尺寸：　　          单位：mm



DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150
H	293	328	364	418	481	543	673	729	927	957	1188	1218	1256	1600

十、F745X遥控浮球阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连结活套法兰条件⑦使用温度⑧功率国内流量弹性系数⑨是否带附件以便B体育手机版为您正确选型 。

2、要是有比较特殊请求时请在订制好产品时填写

3、若早已由装修设计标准选取的技术参数  ，请选择技术参数会向B体育手机版公司售销部网上订购 。

4、当使用的的氛围极为重点或氛围有点繁琐时,请您以便能提供来效果图 。

欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：



F745X摇控器浮单向阀是包括多种多样能力的混流式水轮机设定式单向阀 。重要装于水槽或高架大池子的水进口处  ，当地下水位线做到添加的极度时  ，主阀由浮球导阀设定关机水进口停此供排水；当地下水位线下滑后  ，主阀由浮球导阀设定开启水进口向水槽加水  ，确保手动补湿 。液位设定高精度  ，没受水流量电磁波辐射；摇控器浮单向阀随同水槽的极度及安全利用B体育手机版空间任意尺寸定位装  ，维持、复位、诊断简便、密封垫可信、安全利用年限长 。膈膜式单向阀功效可信、抗压强度高、过程平缓不适适于450內径以內的给水管 。 海阳市F745X操控浮阀门、青州市F745X操控浮阀门、诸成市F745X操控浮阀门、寿光市F745X操控浮阀门、安丘市F745X操控浮阀门、高密市F745X操控浮阀门、昌邑市F745X操控浮阀门
