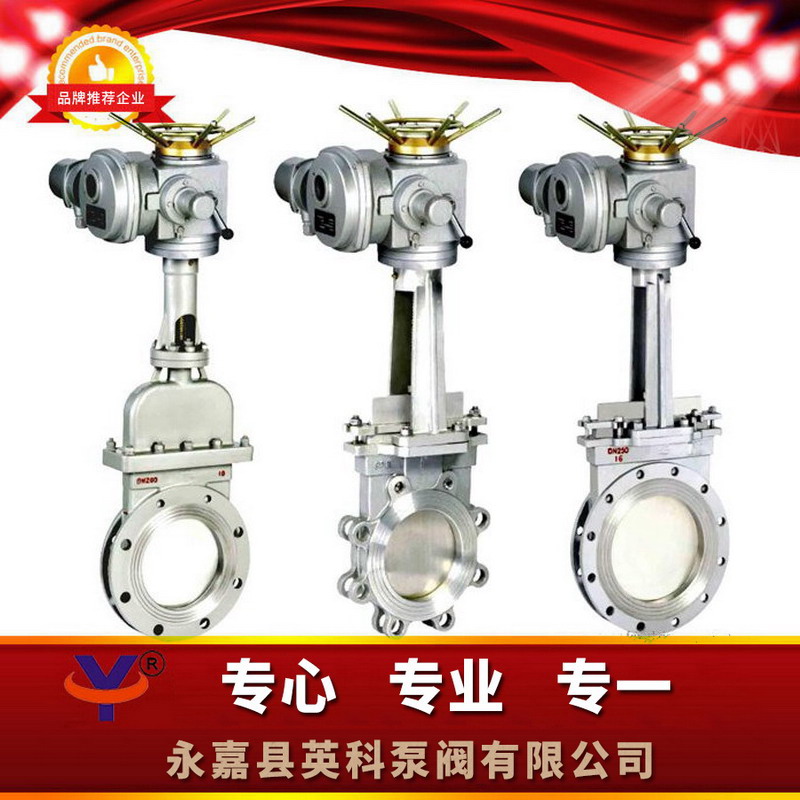

PZ973H电动对夹式刀型闸阀

一、PZ971H电动对夹式刀型闸阀概述：

PZ973刀型闸阀超短发展空间结构时长  ，避免浪费村料  ，导致内部管线体系整体上承重极大降低 。霸占效果发展空间小  ，能效果支撑管线的抗弯强度  ，可增多管线共振的将会性 。闸板选购奥氏体不锈钢装饰管装饰管吗  ，耐腐能力极大上升  ，可效果的防范根据闸板腐蚀不锈钢装饰管促使的隔绝漏粪 。配用多转臂式电动式安装  ，使阀板作左右侧直线行驶健身运动  ，实现了qq远程把控好球阀的拆开或取消  ，阀体质地采用了铸钢、不锈钢装饰管装饰管吗  ，通径超范围：DN50～DN1000  ，操作高温：≤425℃  ，公称压差：1.0～1.6MPa 。PZ973刀型闸阀利用于有机化工、新疆煤炭、制糖、污水排放、造纸厂工业等领域  ，特备时候于造纸厂工业领域在管线做出调理与节流操作 。

二、PZ971H电动对夹式刀型闸阀性能参数：



公称压为(MPa)	0.66、1.0、1.6
泵壳经过多次实验发现(MPa)	0.9、1.5、2.4
密封隔绝检验(MPa)	0.66、1.1、1.8
的工作B体育手机版温度表	≤100℃
用有机溶剂	竹浆、把污水、煤渣、灰渣

三、PZ971H电动对夹式刀型闸阀零件材料：



体盖	不锈钢材质的、碳钢板、灰铸钢
闸板	高碳钢、304不绣钢
阀杆	304不锈钢
密封性能面	橡胶制品、四氟、不锈钢装饰管、硬塑锰钢

四、PZ971H电动对夹式刀型闸阀连接尺寸：



公称压差	DN	L	D1	D2	H	D0	L0	L1	L2	N-Φ	电装型号查询
0.6MPa	50	43	90	110	600	125	215	318	197	4-M12	DZ10
	65	46	110	130	670	125	215	318	197	4-M12	DZ10
	80	46	125	150	680	125	215	318	197	4-M16	DZ10
	100	52	145	170	700	125	215	318	197	4-M16	DZ10
	125	56	175	200	720	125	215	318	197	8-M16	DZ10
	150	56	200	225	790	125	215	318	197	8-M16	DZ10
	200	60	255	280	850	125	215	363	197	8-M16	DZ15
	250	68	310	335	1100	125	215	363	197	12-M16	DZ20
	300	78	362	395	1180	125	215	363	197	12-M20	DZ20
	350	78	412	445	1280	125	215	363	197	12-M20	DZ30
	400	102	462	495	1460	125	215	363	197	16-M20	DZ45
	450	114	518	550	1600	235	240	437	277	16-M20	DZ45
	500	127	568	600	1800	235	240	437	277	16-M20	DZ45
	600	154	670	705	2100	235	240	437	277	20-M22	DZ60
	700	165	775	810	2300	260	274	526	283	24-M22	DZ90
	800	190	880	920	2500	260	274	526	283	24-M27	DZ120
	900	203	980	1020	2700	295	319	554	309	24-M27	DZ180
	1000	216	1080	1120	2900	295	319	554	309	28-M27	DZ250
	1200	254	1295	1340	3400	295	319	554	309	32-M30	DZ250
1.0MPa	50	43	160	125	600	125	215	318	197	4-M16	DZ10
	65	46	120	145	670	125	215	318	197	4-M16	DZ10
	80	46	135	160	680	125	215	318	197	4-M16	DZ10
	100	52	155	180	700	125	215	318	197	8-M16	DZ10
	125	56	185	210	720	125	215	318	197	8-M16	DZ10
	150	56	210	240	790	125	215	318	197	8-M20	DZ10
	200	60	265	295	850	125	215	363	197	8-M20	DZ15
	250	68	320	350	1100	125	215	363	197	12-M20	DZ20
	300	78	368	400	1180	125	215	363	197	12-M20	DZ20
	350	78	428	460	1280	125	215	363	197	16-M20	DZ30
	400	102	482	515	1460	235	240	437	277	16-M22	DZ45
	450	114	532	565	1600	235	240	437	277	20-M22	DZ45
	500	127	585	620	1800	235	240	437	277	20-M22	DZ60
	600	154	685	725	2100	260	274	526	283	20-M27	DZ90
	700	165	800	840	2300	260	274	526	283	24-M27	DZ120
	800	190	898	950	2500	295	319	554	309	24-M30	DZ180
	900	203	1005	1050	2700	295	319	554	309	28-M30	DZ180
	1000	216	1115	1160	2900	295	319	554	309	28-M30	DZ250
	1200	254	1325	1380	3400	295	319	554	309	32-M36	DZ250

五、PZ971H电动对夹式刀型闸阀注意事项：

1.装设前须检测的阀门腔内和良好的密封性面等布位  ，不准许有污渍或砂粒粘接； 2.各连接方式皮肤部位螺钉  ，耍求不匀上紧； 3.查检组合塑料填料区域请求压紧  ，既担保组合塑料填料的密闭性  ，还要担保闸板享受利索； 4.微信用户在装配单向阀前  ，务必校对单向阀机型  ，连到尽寸及特别注意媒介流进  ，衡量与单向阀要完全关联性； 5.用户数在安装程序止回阀时  ，需求准备止回阀驱动包的重要B体育手机版空间； 6.驱动包系统设计的接线两端须按各线图完成；

7.刀型闸阀必须定期保养  ，不得随意碰撞及挤压  ，以免影响密封 。

六、PZ971H电动对夹式刀型闸阀订货说明：欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥封严手段（硬抽真空带、软抽真空带）⑦使用温度⑧驱动方式（自动改手动、伞小B体育手机版、汽动、电动伸缩、电液动）;⑨可否带抄送若要我的为您无误电机选型 。

2、告之比较特殊需求时请在订货食品时附上

3、若早已由开发工作单位选着的尺寸  ，请选择尺寸一直向我方售销部够买 。

4、当的使用的情况越来越决定性或环镜是较为复杂化时,请您尽量用一些出具设定图 。



PZ971H智能对夹式刀型闸阀超短设计总长度  ，降低原材料  ，能使线路系統综合称重大大的大降低 。负载有郊地方小  ，能有郊苹果支持通道的屈服强度  ，可才能减少通道振动式的有机会性 。闸板适用奥氏体装饰管  ，耐腐性大大的大上升  ，但是有郊的放到因此闸板侵蚀导致的密封隔绝流出 。要配多转回式智能平衡装置  ，使阀板作前后条直线运作  ，保持远程视频控制止回阀的打开浏览器或关  ，阀体材料主要采用铸钢、装饰管  ，通径范围内：DN50～DN1000  ，运行热度：≤425℃  ，公称压力值：1.0～1.6MPa 。PZ973刀型闸阀应用域于化工厂、煤焦、制糖、废污水、纸厂等域  ，很大满足于纸厂餐饮行业在通道做出上下调整与节流运行 。 同江市PZ973H自动式三轮对夹式刀型闸阀、富锦市PZ973H自动式三轮对夹式刀型闸阀、北安市PZ973H自动式三轮对夹式刀型闸阀、七大连池市PZ973H自动式三轮对夹式刀型闸阀、B体育手机版市PZ973H自动式三轮对夹式刀型闸阀、肇东市PZ973H自动式三轮对夹式刀型闸阀
