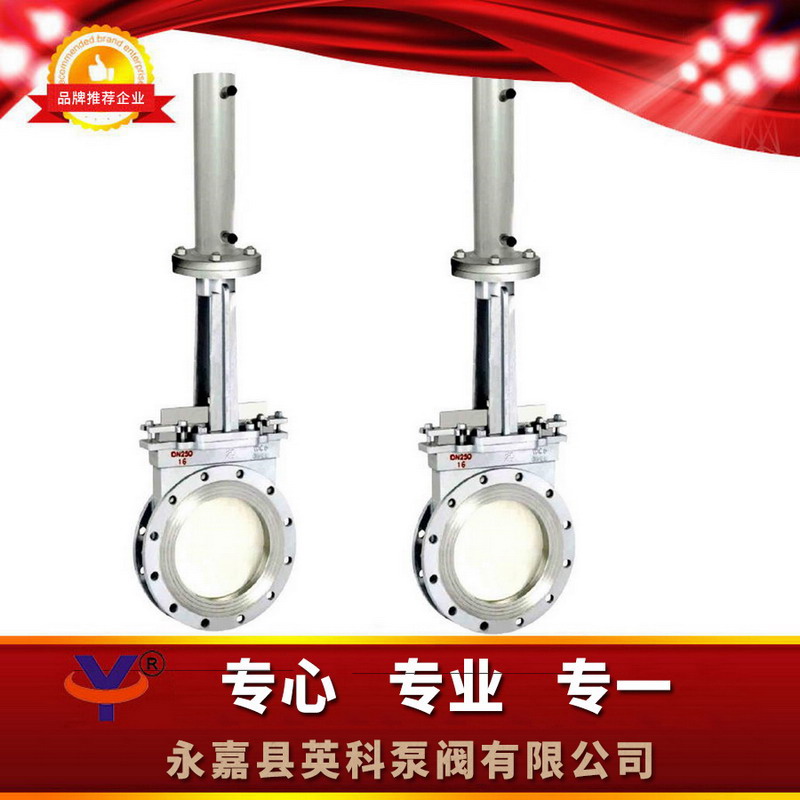

PZ773H液动刀型闸阀

一、PZ773H液动刀型闸阀概述：

产品型号：PZ773H-10C、PZ773X-10C、PZ773F-10C 公称的压力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB 公称通径：DN50-DN600 阀体的材质：铸钢、304铝合金、316铝合金、316L铝合金、2520 内件在材质：2Cr13、304不透钢材质、316不透钢材质、316L不透钢材质、2520 高压闸阀才质：本身重金属密封垫、橡胶制品、四氟、聚酯板各种合金 驱动程序具体方法：手轮、链轮参数、伞B体育手机版传动、电动三轮、自动、电液动 连结措施：蝶阀法兰、对夹

二、PZ773H液动刀型闸阀性能参数：

三、PZ773H液动刀型闸阀零件材料：

四、PZ773H液动刀型闸阀连接尺寸：



MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36

五、PZ773H液动刀型闸阀注意事项：

1.安装程序前须排查调节阀腔内和封严面等部位零件  ，不能有污垢或砂粒衔接； 2.各进行连接连接地脚螺栓  ，特殊要求不规则压紧； 3.檢查塑料骨料地方要压紧  ，既有保障塑料骨料的密封垫性  ，也需要有保障闸板已经打响迟钝； 4.访客在重新安装闸阀前  ，都要校对闸阀型号规格  ，联系尺寸及要留意导电介质流入  ，以确保与闸阀的标准一样性； 5.客户在安装程序阀体时  ，须得留出足够的阀体驱动程序的必要的地方； 6.安装驱动保护装置的接线方法须按线图图采取；

7.刀型闸阀必须定期保养  ，不得随意碰撞及挤压  ，以免影响密封 。

六、PZ773H液动刀型闸阀订货说明：欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥封好类型（硬密封盖、软密封盖）⑦使用温度⑧驱动方式（速腾自动档、伞蜗轮、汽动、电动三轮、电液动）;⑨要不要带辅助件以便各位的为您无误选择 。

2、请谅解独特符合要求时请在订货类产品时写清

3、若开始由的设计组织全选的产品规格型号  ，按照产品规格型号立即向公司銷售部订制 。

4、当动用的情况如此非常重要或区域B体育手机版较好非常复杂时,请您尽量避免打造设定图 。



PZ773H液动刀型闸阀适用人群物料再生牛皮纸、生活污水、煤浆、灰、渣水混和物等 。 密山市PZ773H液动刀型闸阀、虎林市PZ773H液动刀型闸阀、铁力市PZ773H液动刀型闸阀、绥芬河市PZ773H液动刀型闸阀、宁安市PZ773H液动刀型闸阀
