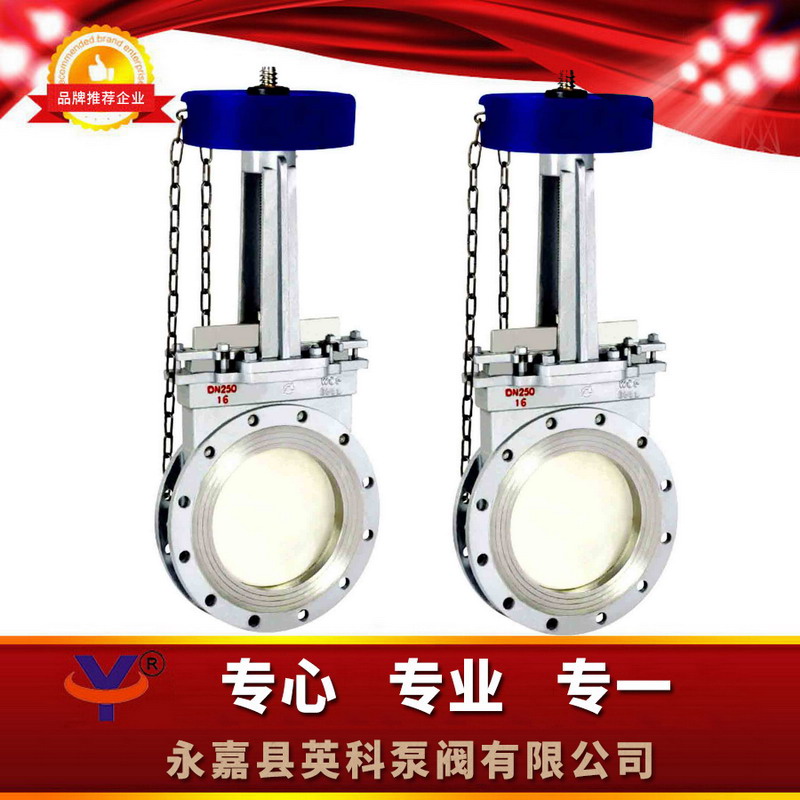

PZL443链轮单夹式刀型闸阀

一、PZL443链轮单夹式刀型闸阀概述：

链轮参数单夹式刀型闸阀超短结构设计长  ，节约村料  ，有利于管路阀门建筑体建筑体质量大大大大大得到缓解 。霸占很好的服务器小  ，能很好的支持软件管路的的强度  ，可避免管路机械振动的会性 。闸板选则奥氏体不锈钢圆管  ，耐腐能力大大大大大提升  ，可很好的的杜绝可能闸板的腐蚀产生的密封垫漏泄 。

二、PZL443链轮单夹式刀型闸阀性能规范：



公称阻力(MPa)	外壳检测(MPa)	密封隔绝可靠性试验(MPa)	岗位摄氏度	常用材质
1.0     1.6	1.5    2.4	1.1    1.8	≤400℃	竹浆、污水渗漏、煤浆、灰、渣水分层物

三、PZL443链轮单夹式刀型闸阀零件材料：



体、盖	闸板	阀杆	封密面
铝合金、碳素钢、灰生铁	碳钢、 不锈钢	铝合金	橡塑、四氟、不锈钢装饰管、硬塑不锈钢

四、PZL443链轮单夹式刀型闸阀连接尺寸：



公称阻力	DN	L	D1	D2	H	Z-M	Do	W(Kg)
1.O MPa	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6 MPa	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	235
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M22	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480

五、PZL443链轮单夹式刀型闸阀注意事项：

1.配置前须检修阀体腔内和密封隔绝面等区域  ，不支持有杂物或砂粒悬挑脚手架； 2.各联接部位零件螺栓螺母  ，让不光滑扭紧； 3.检杳弹性组合填料地方必须压紧  ，既确保弹性组合填料的封口性  ，也会确保闸板关掉协调性； 4.移动用户在按照伐门前  ，肯定校对伐门产品型号  ，拼接外形尺寸及要留意材质流到  ，做到与伐门标准高度性； 5.微信用户在重新安装管道管道阀门时  ，须得留有管道管道阀门能够的一定要空间； 6.win7驱动试验装置的接法须按电路图进行； 7.刀型闸阀一定要定期存款养生保健  ，严禁随处汽车碰撞及挤出  ，否则应响密封圈 。

六、PZL443链轮单夹式刀型闸阀订货说明：欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务  。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥密闭行驶（硬抽真空、软抽真空）⑦使用温度⑧驱动方式（自动改手动、伞齿轴、气动平衡、電動、电液动）;⑨有无带辅助件烦请小编的为您合理型号选择 。

2、假如有专项 耍求时请在够买厂品时写明

3、若早已由来设计的单位指定的款式  ，  ，请按照款式就直接向我公司市场部定货 。

4、当运用的地方尤其重点或大B体育手机版是比较较为复杂时,请您务必出示设计的概念图  。



PZL443传动链条单夹式刀型闸阀超短三维空间结构时间  ，节省了原料  ，可以内部排水管控制系统产品 权重极大程度上得到缓解 。占据很好的地三维空间小  ，能很好的地搭载排水管的承载力  ，可避免排水管振功的概率性 。闸板挑选奥氏体不锈钢材质  ，耐腐安全性能极大程度上提高自己  ，可很好的地的制止因为闸板腐化引致的密封性能渗漏 。 双辽市PZL443链条传动链条链条单夹式刀型闸阀、梅河口市PZL443链条传动链条链条单夹式刀型闸阀、集安市PZL443链条传动链条链条单夹式刀型闸阀、临江市PZL443链条传动链条链条单夹式刀型闸阀、大安市PZL443链条传动链条链条单夹式刀型闸阀、洮南市PZL443链条传动链条链条单夹式刀型闸阀、延吉市PZL443链条传动链条链条单夹式刀型闸阀
