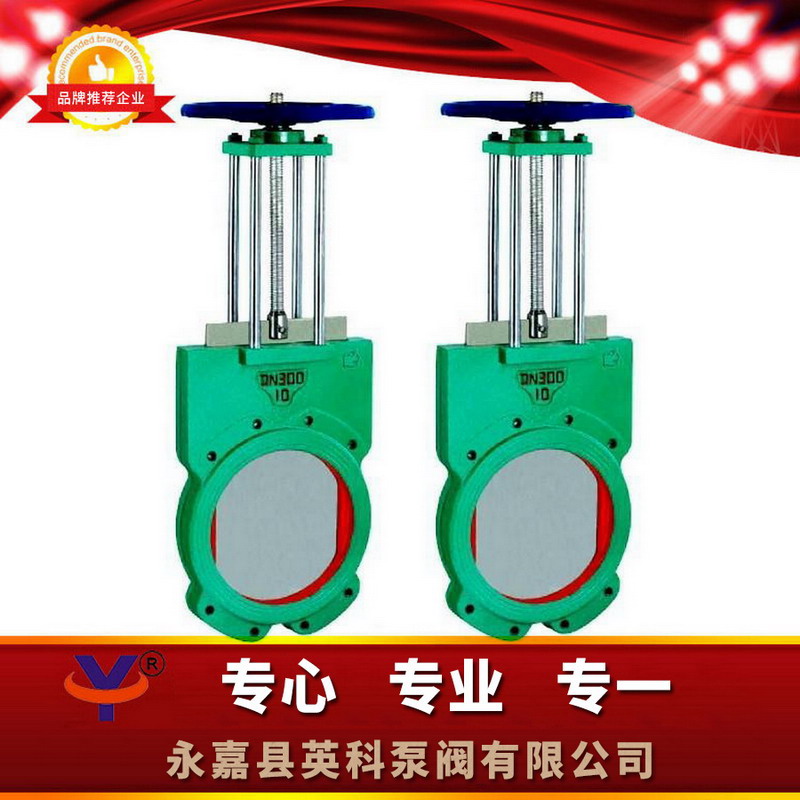

Z73X手动浆液阀
- 型 号:Z73X
- 类 别:Z73X手动浆液阀
- 价 格:¥面议
- 产 地:温州
一、Z73X手动浆液阀产品用途:
浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
二、Z73X手动浆液阀产品特点:
1、结构紧凑 ,设计合理 ,阀门钢性好 ,通道流畅 ,流阻系数小
2、密封面采用不锈钢和硬质合金 ,使用寿命长
3、采用柔和石墨填料 ,密封可靠 ,操作轻便灵活
4、驱动方式为手动型式
三、Z73X手动浆液阀引用标准:
设计制造:JB/T 8691-98
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000
阀门检查和试验:GB/T 13927-92
四、Z73X手动浆液阀性能材料:
规格 | Z73X-2.5 | Z73X-6 | Z73X-10 | Z73X-16 | |
工作的压力值(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | |
实用物质 | 煤浆、糠浆、再生牛皮纸、泥砂、污泥、粉煤灰等 | ||||
应用温湿度(℃) | ≤120 | ||||
装修材料 | 阀体 | 灰不锈钢 | |||
闸板 | 铬镍钛不锈钢材质 | ||||
阀体隔绝圈 | 分解塑胶或聚四氟氯乙烯 | ||||
阀杆 | 铬不锈钢材料 | ||||
固定支架 | 炭素制品钢 | ||||
塑料填料 | 聚四氟氯乙烯 |
五、Z73X手动浆液阀连接尺寸:
公称通径DN | L | D | D1 | D0 | H | n-M | |
PN6 | PN10 | ||||||
50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
1200 | 254 | 254 | 1380 | 1325 | 800 | 2650 | 32-M30 |
六、Z73X手动浆液阀订货说明:
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式(手工、伞蜗轮、气动弹簧、电动四轮、电液动)⑧是否带附件以便B体育手机版的为您正确选型 。
2、假如特定标准时请在预购成品时填写
3、若早已由设计方案基层单位选中的尺寸规格 ,按照尺寸规格直接性向我方经销商部订制 。
4、当的使用的的场合越来越重要的或工作B体育手机版相对比较繁杂时,请您时应能提供装修平面设计图 。
受诚邀考察你们的网站平台【//xmantoo.com】,此事每疑问句.您能够咨询使咱们的,咱们的必须会尽心竭尽全力保持为您展示上等的服務 。通话:
【请客户在下单或者购买之前】
【请先通过贸易通跟B体育手机版的业务员沟通或者来电咨询】
(1)价格问题:价格以本公司实际报价为准!
(2)产品问题:所有商品B体育手机版公司在发货之前都进行严格质检 ,确保无任何问题才发货!
(3)产品图片:图片均100%实物拍摄 ,但由于光线及显示器等原因会有轻微的色差 ,请谅解
(4)产品属性:下单之前或者购买之前请咨询您需要的商品型号、规格尺寸等 ,以便确认您所买的产品和您所需的产品尺寸是否一样.
