G41J衬胶隔膜阀

一、G41J衬胶隔膜阀用途：
        本阀专用于控制非腐蚀性或一般腐蚀性介质  ，阀体内腔表面无衬里或覆有可供选择的各种橡胶  ，适用于不同工作温度和流体管路 。
适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、G41J衬胶隔膜阀主要材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢 手轮：铸铁
三、G41J衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
四、G41J衬胶隔膜阀结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件  ，确保没有内漏；
2、流线型的流道  ，使得压力损失小；
3、没有填料函  ，因此没有外漏；
4、阀体与盖被中间隔膜隔开  ，使得隔膜上方的阀盖  ，阀杆零件不受介质侵蚀；
5、隔膜可更换  ，维护费用低；
6、衬里材料的多样性  ，可适用于各种介质  ，并具有良好的耐腐蚀性 。
五、G41J衬胶隔膜阀连接尺寸：

公称通径 DN	公称气压 Mpa	工作的各种压力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	安全性能
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584

六、G41J衬胶隔膜阀订货说明：

1、①厂产品名号与型号查询②公称截面积③阀体不锈钢材质④公称有压力⑤用媒介⑥用室内温度⑦驱动包方案⑧有没有带零件以便于他们的为您对电磁阀选型  。

2、烦请特俗请求时请在网上订购企业产品时标注

3、若就由来设计组织选取的款式  ，请选择款式单独向针对推广部预定 。

4、当选择的形式十分的很重要或室内B体育手机版是比较繁琐时,请您一定出示设计构思图  。



有高质量才有市面,有缓解才有进步英语,大家真正的正确认识每一客人,人们加入您最合适的商业运作火伴：

匠心精神求精, 信用为本,您的需要量,就是你们的切实,B体育手机版泵阀与您携手同行共建美好事物家园美好事物今后；
以下材质既供贵公司关联性  ，有任何方面请座机号链接人们事业员  ，谢谢你！
受欢迎大众点击我机构的公司网站,B体育手机版泵阀公众号【】以免要求和随便问题.您不错呼叫给我看有限公司,你们特定会尽心竭尽全力保持为您出示高质的业务 。连续咨询电话： 57776577 ;手机上：;取得手机联系人：叶温顺;传真电话：;QQ:178041624;821449119 E-mail：

•

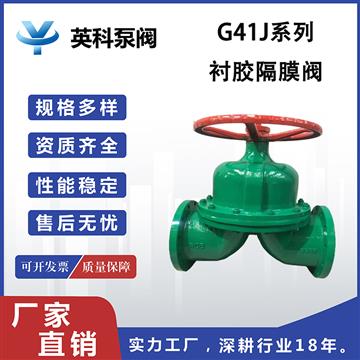

  法兰衬胶隔膜阀


  G41J法兰衬胶隔膜阀主要材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁、碳钢 阀杆：碳钢、不锈钢 手轮：铸铁

  产品概述 技术参数 产品图片
•

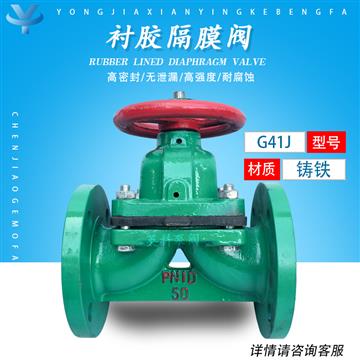

  铸钢衬胶隔膜阀
