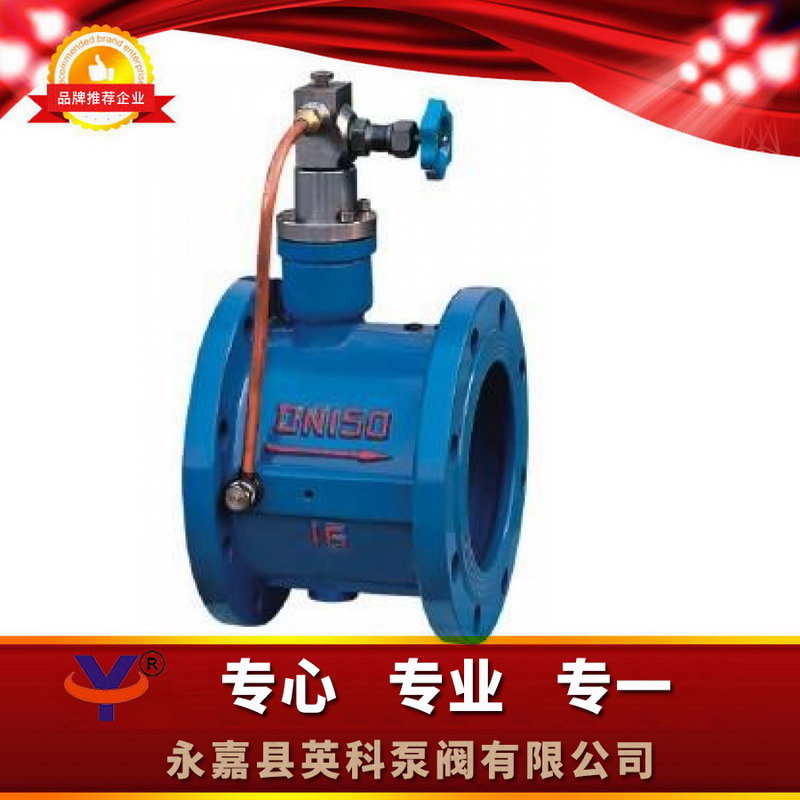

HH48X微阻缓闭蝶型止回阀

一、HH48X微阻缓闭蝶型止回阀产品概述：

本厂生产的HH46X、HH48X、HH49X微阻缓闭蝶型止回阀系列产品可用在清水、污水、海水等介质的排水管道上  ，既能防止介质的倒流  ，又能有效的限制破坏性水锤  ，保证管线的使用安全 。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长  ，油压、缓闭不受介质影响  ，有较好节能效果等特点 。

二、HH48X微阻缓闭蝶型止回阀结构图：

三、HH48X微阻缓闭蝶型止回阀主要技术参数：

公称压强：1.0～2.5MPa 公称通经：40～1000mm 缓闭時间：3～60秒 用于有机溶剂：用水、污水排放、海 适用于室内温度：0～80℃（如需用  ，达到200℃） 蝶阀法兰的标准：GB/T 17241.6 GB/T 9113 疲劳试验标准单位: GB/T 13927 AP1598

四、HH48X微阻缓闭蝶型止回阀主要零部件材料：

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	灰铸铁、铸钢	碳钢	不锈钢材质的	不锈钢	B体育手机版硅胶

五、HH48X微阻缓闭蝶型止回阀主要外形连接尺寸： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655

六、HH48X微阻缓闭蝶型止回阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥对接法兰片原则⑦使用温度⑧额定的联通流量指数公式⑨是否带附件以便B体育手机版的为您正确选型 。

2、请谅解个性化想要时请在预订软件时标出

3、若就已经由设计方案院校确定的材质  ，按材质可以直接向公司推销部预订 。

4、当适用的场所很至关重要或工作B体育手机版特别冗杂时,请您尽可能能提供设计方案图 。



HH48X微阻缓闭蝶型止回阀基本能力因素： 公称负压：1.0～2.5MPa 公称通经：40～1000mm 缓闭时期：3～60秒 应用人群媒质：盐水、城市污水、沽岛的海 应用人群温暖：0～80℃（如可以  ，能达200℃） 蝶阀法兰基准：GB/T 17241.6 GB/T 9113 试验装置基准: GB/T 13927 AP1598
