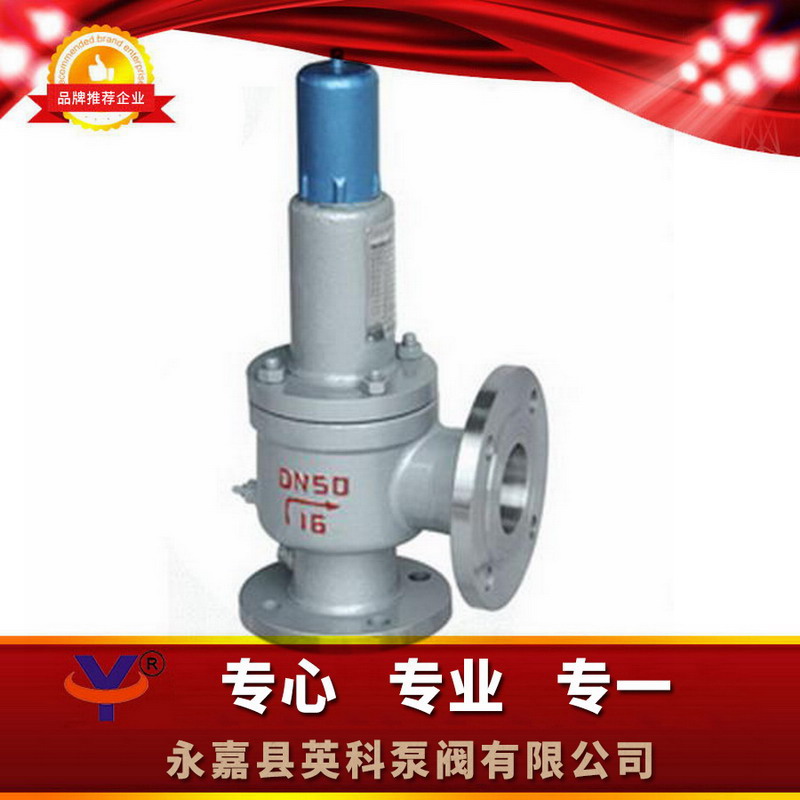

A42Y-160弹簧全启封闭式高压安全阀

型号：A42Y-160
类别：A42Y-160弹簧全启封闭式高压安全阀
价格：￥面议
产地：温州

车辆弹框查询多次：1692 福建稳定阀、黄石市稳定阀、十堰市稳定阀、荆州市、宜都市、襄樊市稳定阀、鄂州市稳定阀、荆门市稳定阀、孝感市稳定阀、黄冈市稳定阀、咸宁市稳定阀、随州市稳定阀、四川稳定阀、株洲市稳定阀、湘潭市稳定阀、长沙市稳定阀、邵阳市稳定阀

分享赚钱到：

点击放大

一、A42Y-160弹簧全启封闭式高压安全阀概述：

A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R弹簧全启封闭式高压安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
连接法兰按JB/T2769-92的标准。
二、A42Y-160弹簧全启封闭式高压安全阀结构图片：

三、A42Y-160弹簧全启封闭式高压安全阀主要零部件材料：

NO.	零件名称	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法兰	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀体	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反冲盘	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	ZG230-450	ZG230-450
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	调整螺杆	45	2Cr13	2Cr13
12	阀帽	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金

四、A42Y-160弹簧全启封闭式高压安全阀外型尺寸和连接尺寸：

形号	公称通径	do	d	M	K	D	Z-ød	b	d1	M1	K1	D1	Z1-ød1	b1	L	L1	≈H
A42Y-160	15	8	20	M24×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
	32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
	40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
	50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
	25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
	40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
	50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	397

五、A42Y-160弹簧全启封闭式高压安全阀订购说明怎么写：

1、①好产商品称呼称与参数②公称直径约③阀体不锈钢原材料及密封面不锈钢原材料④工作中压强级或启用压强（整定压强）值⑤排放量阻力的最快值及回座阻力（或启闭阀压差大）最便宜值⑥被养护系统的或机的需求排量及拟安设高压阀门的用量⑦在使用媒介以至于中度（流体）或碳原子量（空气）⑧进出口导电介质摄氏度⑨铜阀承担背压的类形及值为⑩是不是带附近烦请B体育手机版都为您正确合理挑选。

2、若有比较特殊标准时请在订货产品设备时附上

3、若已然由开发企事业单位确定的主要参数，请输入主要参数直接的向承堂经销商部够买。

4、当的使用的场景很非常重要或情况很复杂的时,请您刻意提高开发图。

A42Y-160/320大弹簧全启全封式超高压可靠阀采中用事业温湿度≤200℃暖空气、氮氢相溶气等物质的机或压缩空气管道上。A42Y-160P/320P、A42Y-160R/320R采中用事业温湿度≤200℃有生锈性物质的机或压缩空气管道上，有所作为过压保障裝置。接法兰片按JB/T2769-92的原则。
