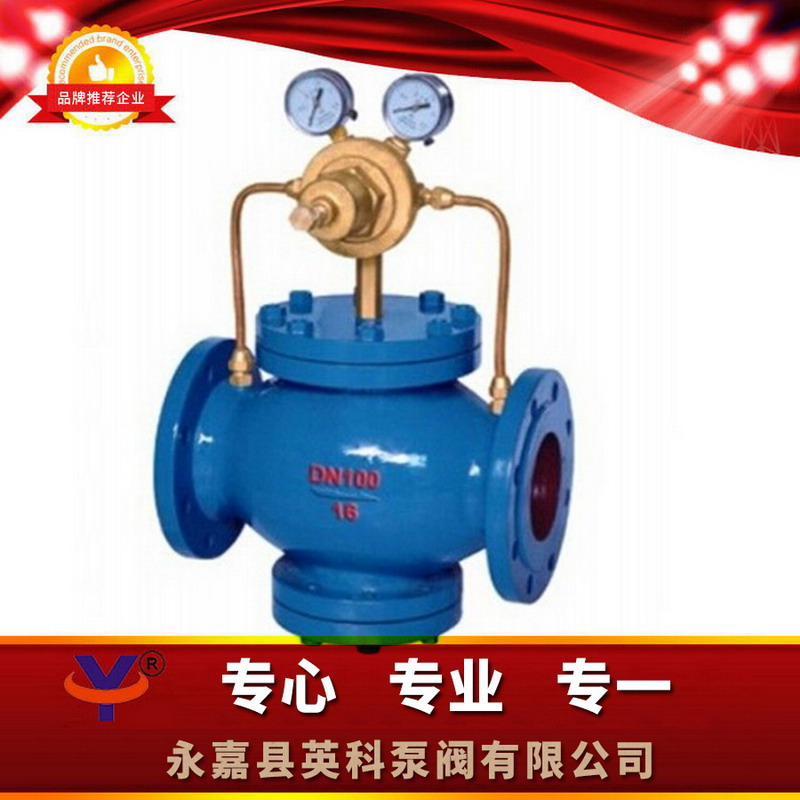

气体减压阀

一、YK43X/F气体减压阀结构特点和用处：

本系列产品减压方法的方法阀应属于先导柱塞式减压方法的方法阀 。由主阀和导阀二个好友分结构 。主阀重点由阀门法兰、主阀盘、柱塞、拉簧等元件结构 。导阀注意由阀门法兰、阀瓣、膜片、压簧片、调压簧片等所需要的零部件组合而成 。确认调调压簧片压添加进口商型压、采取膜片感知进口商型压力变化  ，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小  ，实现减压稳压功能 。
    本产品主要用于气体管路  ，如空气、氮气、氧气、氢气、液化气、天然气等气体 。

二、YK43X/F气体减压阀主要技术参数和性能指标：



公称压(Mpa)	1.6	2.5	4.0		6.4	10.0	16.0
结构件应力测试负压(Mpa)*	2.4	3.75	6.0		9.6	15.0	24
密封试验报告气压(Mpa)	1.6	2.5	4.0		6.4	10.0	16.0
上限进出口各种压力(Mpa)	1.6	2.5	4.0		6.4	10.0	16.0
出口到经济压力标准(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5		0.5-3.5	0.5-3.5	0.5-4.5
经济压力形态误差值(Mpa)P2P				GB12246-1989
用户性误差值(Mpa)P2G				GB12246-1989
世界上最大压值(Mpa)	0.15	0.15	0.2		0.4	0.8	1.0
渗漏量				X/F(聚四氟乙稀/天然橡胶)：O Y(硬密封隔绝)：GB12245-1989



*：箱体实验不是指膜片、顶盖



三、YK43X/F汽体释压阀主要是零件图资料：



部件英文名称	零件及运转情况资料
阀体 阀盖 底盖	WCB/FCB*
高压闸阀 阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞杆	2Cr13/铜碳素钢/铜碳素钢*
柱塞环	各种合金球铁/对位聚苯*
导阀块 导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀 导阀弹簧片	50CrVA
调控弹黄	60Si2Mn
密封隔绝垫(X/F主要参数)	橡塑/聚四氟乙稀
导阀体 导阀盖	25/304*

四、YK43X/F型气体减压阀用于氧气介质时的材料：

水流量因子(Cv)



DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、YK43X/F气态减压方法阀外表面积：(PN1.64.0）                                                               组织：mm



公称通径DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375	400	900		780	405
450	900		730	455
500	950		835	465

六、YK43X/F气体减压阀外形尺寸

(PN6.416.0)单位：mm                  ;                            ;



公称通径DN	外 形 尺 寸
	L			H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180		300	100
20	180	200		310	105
25	200	220		31	120
32	220	230		310	120
40	240	240		335	135
50	270	300		335	135
65	300	340		340	140
80	330	360		380	170
100	380			380	185
125	450			490	215
150	500			490	225
200	550			535	260
250	650			580	310
300	800			725	355
350	850			765	395
400	900			800	435
500	950			855	495

七、YK43X/F气体减压阀订货说明：



 订货时请注明以下内容：
1、①产品名称与型号②公称直径③额定流量系数KV④公称压力⑤工作介质⑥进口压力⑦连接方式⑧是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明 。
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。





•
  不锈钢氧气减压阀


  YK43X/F-16P不锈钢氧气减压阀

  产品概述 技术参数 产品图片
•
  不锈钢减压阀


  YK43X/F-16P不锈钢减压阀是一种自动降低管路工作压力的专门装置  ，它可将阀前管路较高的气体压力减少至阀后管路所需的水平 。减压阀的构造类型很多  ，按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式等

  产品概述 技术参数 产品图片

YK43X/F型汽体减压的方法阀主要用到汽体内部管道  ，如热空气、氦气、o2、氧气、汽化气、先天气等汽体 。 即墨市乙炔气宣泄方法阀、滕州市乙炔气宣泄方法阀、龙口市乙炔气宣泄方法阀、莱阳市乙炔气宣泄方法阀、莱州市乙炔气宣泄方法阀、招远市乙炔气宣泄方法阀、蓬莱市乙炔气宣泄方法阀、栖霞市乙炔气宣泄方法阀、海阳市乙炔气宣泄方法阀
