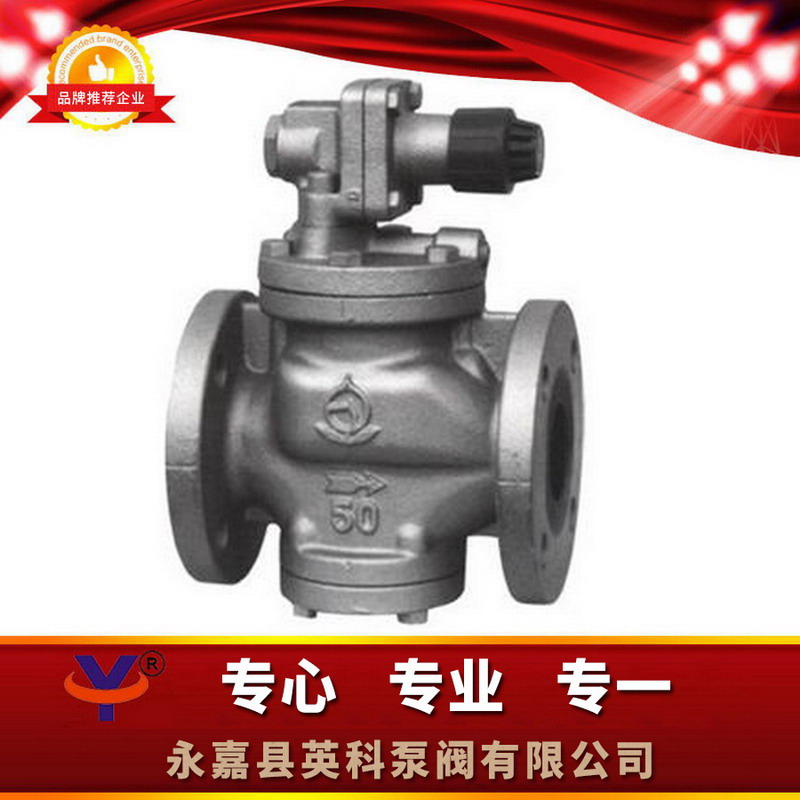

YG43H/Y高灵敏度蒸汽减压阀

一、YG43H/Y高灵敏度蒸汽减压阀结构特点和用处：

本系列减压阀属于先导活塞式减压阀 。由主阀和导阀两部分组成 。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成 。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成 。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化  ，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小  ，实现减压稳压功能 。
    高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进  ，加大了活塞面积  ，改变了节流结构  ，改变了密封形式  ，改进了导阀结构和调节弹簧形式  ，从而从以下几方面提高了产品的性能 。
    1、提高了对出口压力变化的传感效能  ，提高了灵敏度  ，大大降低了因上游压力变化  ，流量变化等因素引起的压力偏差 。
    2、改善了流线分布  ，降低了噪声 。
    3、改进了密封面结构  ，延长了密封面寿命 。
    本产品主要用于蒸汽管路  ，适用于进口压力变化大  ，流量变化大的蒸汽管路 。

二、YG43H/Y高灵敏度蒸汽减压阀主要技术参数和性能指标：



公称重压(Mpa)	1.0	1.6
罩壳试验报告工作压力(Mpa)*	1.5	2.4
填料密封可靠性试验各种压力(Mpa)	1.0	1.6
上限出口压力值(Mpa)	1.0	1.6
销往气压标准(Mpa)	0.04-0.6	0.04-1.0
负压性偏离(Mpa)△Pp2P	GB12246-1989
数据流量特征差值(Mpa)P2G	GB12246-1989
很小压力差(Mpa)	0.05		0.07
渗漏量	GB12245-1989

*：罩壳检测不有膜片、顶盖

三、YG43H/Y高灵敏度蒸汽减压阀其主要配件材质：



工件名稱	零件加工涂料
阀体 阀盖 底盖	WCB
阀球 阀瓣	2Cr13
缸套 柱塞	铝铁青色铜
膜片	PH15-7Mo
柱塞环	对位聚苯
导阀门法兰 导阀瓣	2Cr13
主阀气弹簧	50CrVA
导调主大弹簧	50CrVA
调节器扭簧	60Si2Mn



四、YG43H/Y高灵敏度蒸汽减压阀联系宽度：



公称通径 DN	外 形 尺 寸			连 接 尺 寸
	L	H	H1	PN 1.0MPa					PN 1.6MPa
				D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	160	65	95	65	414	45	12	95	65	414	45	14
20	140	160	65	105	75	414	55	14	105	75	414	55	14
25	150	168	68	115	85	414	65	14	115	85	414	65	14
32	180	185	75	135	100	418	78	16	135	100	418	78	16
40	180	185	78	145	110	418	85	16	145	110	418	85	16
50	200	193	88	160	125	418	100	16	160	125	418	100	16
65	230	208	98	180	145	418	120	18	180	145	418	120	18
80	260	228	117	195	160	418	135	18	195	160	818	135	20

五、YG43H/Y高灵敏度蒸汽减压阀2g流量公式(Cv)：



DN	15	20	25	32	40	50	65	80
Cv	1	2.5	4	6.5	9	16	25	36

六、YG43H/Y高灵敏度蒸汽减压阀订货说明：



定购时请未标明一些玩法：

1、①车辆名字大全与形号②公称长度③固定联通流量指数KV④公称负担⑤运作物料⑥国外负担⑦接触行为⑧可不可以带辅料这样可以让B体育手机版的为您正确的选择 。

2、以免个性化规范时请在下单物品时标注 。

3、若就已经 由设置部门指定的形号   ，  ，请按照形号马上向我方出售部定购 。

4、当利用的场所  ，愈来愈更重要或区域B体育手机版相当缜密时,请您尽可能出示设计的图 。

YG43H/Y高精确度度水蒸气释压阀在一般释压阀根本上做完以內调整  ，加很大缸筒户型面积  ，调整了节流样式  ，调整了封好样式  ，调整了导阀样式和调高大弹簧样式  ，所以从以內几方便延长了产品的的使用性能 。孝感市高精确度度水蒸气释压阀、黄冈市高精确度度水蒸气释压阀、咸宁市高精确度度水蒸气释压阀、随州市高精确度度水蒸气释压阀、广东高精确度度水蒸气释压阀、株洲市高精确度度水蒸气释压阀 销售电话 Tel：/67499728
