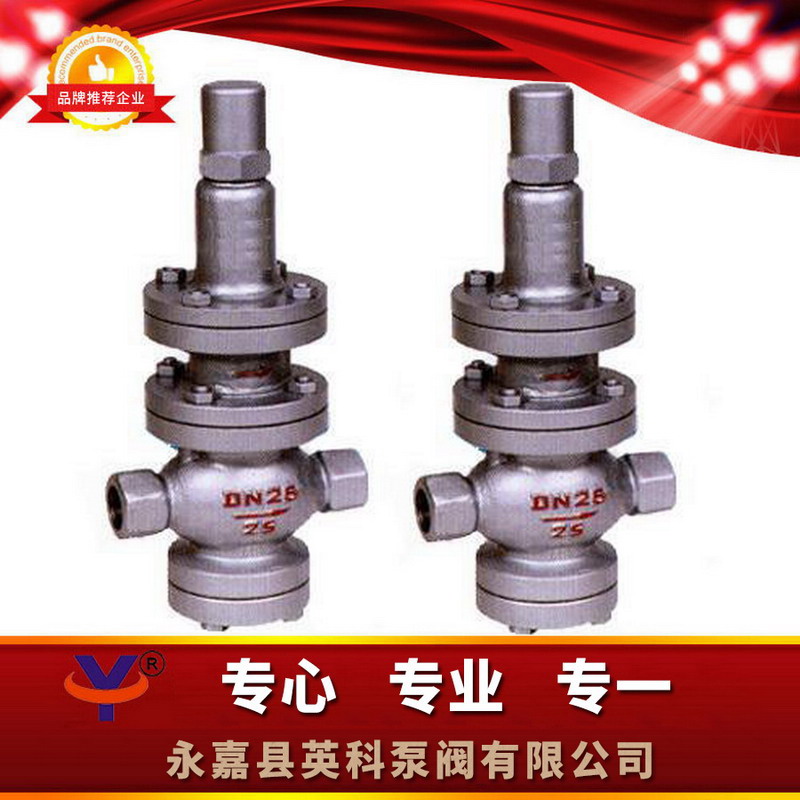

Y13H蒸汽减压阀

一、Y13H蒸汽减压阀结构特点和用处：

　　本系列减压阀属于先导活塞式减压阀 。由主阀和导阀两部分组成 。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成 。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成 。通过调节调节弹簧压力设定出口压力  ，利用膜片传感出口压力变化  ，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小  ，实现减压稳压功能 。
　　本产品主要用于蒸汽管路  ，起减压稳压作用 。

二、Y13H蒸汽发生器缓解压力阀一般水平数据和效能指数：

公称负荷(Mpa)	1.6	2.5
电机外壳现场实验压(Mpa)*	2.4	3.75
密封性能试验装置负担(Mpa)	1.6	2.5
高進口各种压力(Mpa)	1.6	2.5
出口额压力差标准(Mpa)	0.1-1.0	0.1-1.6
压为性能指标较差(Mpa)△P2P	GB12246-1989
访问量特征参数偏离(Mpa)△P2G	GB12246-1989
面值最小差压	0.15	0.15
渗漏量	GB12245-1989

*：电机外壳试验台不有膜片、阀盖 。

三、Y13H蒸汽减压阀主要零件材料：



零部件称谓	配件材料
阀体 阀盖 底盖	WCB
阀块 阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
气缸	2Cr13/铜不锈钢
活塞件环	和金球墨铸铁
导阀球 导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧片	50CrVA
导阀主弹黄	50CrVA
的调节扭簧	60Si2Mn

四、Y13H液体释放压力阀总流量指数(Cv)：



DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、Y13H蒸汽减压阀连接尺寸：



公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

六、Y13H蒸汽减压阀订货说明：

订购时请写明下类内部：

1、①商产品名字大全与款式②公称网套直径③载荷数值水流量数值KV④公称气压⑤运作媒质⑥入口气压⑦进行连接策略⑧能否带附加并能你们的为您合理的选择 。

2、如不特异规范要求时请在预订商品时标注 。

3、若早已经由设计工作单位选取的参数  ，请输入参数随时向B体育手机版市场采购部采购 。

4、当操作的的场合异常决定性或区域B体育手机版更非常复杂时,请您要尽可能的出具设置图 。





Y13H型蒸汽加热排压阀归于先导缸筒式排压阀 。由主阀和导阀多部分组名称成 。主阀主要的由阀门法兰、主阀盘、缸筒、缸套、压缩压簧等组件包含 。导阀主要的由阀门法兰、阀瓣、膜片、压缩压簧、缓解压缩压簧等组件包含 。在缓解缓解压缩压簧学习水压设制进出口产品学习水压  ，利用膜片缓解器进出口产品学习水压转变  ，在导阀启闭阀动力缸筒缓解主阀节流位置过流占地面的高低  ，实现了排压稳压系统 。 南平市Y13H蒸气释放压力阀、龙岩市Y13H蒸气释放压力阀、宁德市Y13H蒸气释放压力阀、江苏Y13H蒸气释放压力阀、乐平市Y13H蒸气释放压力阀、瑞昌市Y13H蒸气释放压力阀 销售电话 Tel：/67499728
